5.3.12. Канистра с углем

Снятие

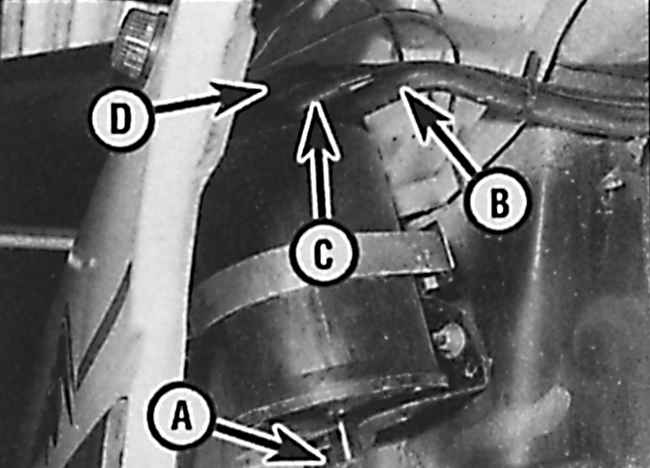

Расположение канистры с углем

A – вентиль, соединяющийся с атмосферой;
B – шланг подачи паров топлива от трубы топливозаливной горловины;
C – шланг выпускного клапана паров топлива к впускному тракту;
D – вакуумная трубка регулирующего клапана от корпуса дросселя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и установите на подставках.

2. Снимите правое переднее колесо и защиту крыла.

3. Промаркируйте и отсоедините шланги от канистры с углем (см. рисунок). Отвинтите две гайки, крепящие кронштейн канистры с углем к кузову автомобиля, и снимите канистру с углем.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.
