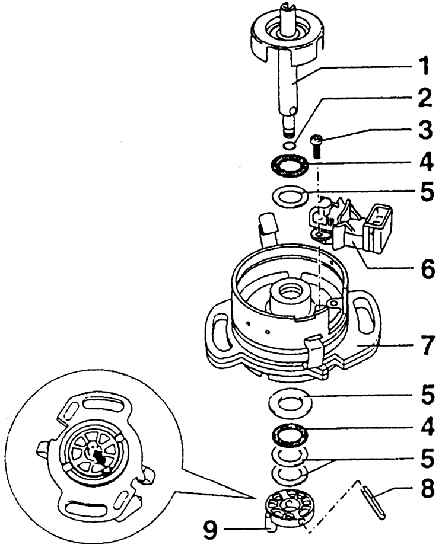

3.2.1.15.1. Распределитель зажигания и провода зажигания высокого напряжения

1 – вал распределителя зажигания с диафрагмой для датчика Холла;

2 – шайба;

3 – 3 Нм;

4 – пластмассовая прокладка;

5 – компенсационная прокладка;

6 – датчик Холла (G 40);

7 – корпус распределителя;

8 – штифт;

9 – муфта (перед разборкой пометить положение по отношению к валу распределителя

Распределитель зажигания установлен горизонтально, прямо на приводе кулачкового вала – в направлении к коробке передач. Он оснащен датчиком Холла.

Высоковольтные провода зажигания соединяют головку распределителя зажигания со свечами зажигания. Высоковольтные провода зажигания нельзя заменять на другие, отличные от установленных изготовителем автомобиля.
