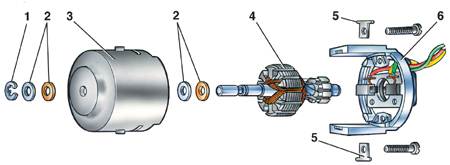

9.11.2. РемонтДетали электродвигателя отопителя
1 – стопорная шайба;
2 – шайбы;
3 – корпус;
|
4 – якорь;
5 – сухари;
6 – крышка |
Данные для проверки
| Частота вращения вала при нагрузке электродвигателя крыльчаткой
при напряжении12 В и температуре (25±10)° С, мин–1
|
3000 ± 150
|
| Потребляемая сила тока при указанной нагрузке и частоте вращения,
не более, А
|
4,5
|
| Малая частота вращения вала якоря с крыльчаткой, мин–1
|
2200 ± 150
|
| Потребляемая сила тока при частоте вращения якоря 2200 мин–1,
не более, А
|
2,7
|
Электродвигатель МЭ-255 постоянного тока с возбуждением от постоянных магнитов.
Схема включения электродвигателя приведена в подразделе
12.7.
При включении в цепь питания электродвигателя дополнительного резистора 3 вал
якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами
в кожухе вентилятора отопителя. Величина сопротивления резистора 1,5 Ом при
200° С.
Неисправный электродвигатель рекомендуется, как правило, заменять. Единственно
возможный ремонт – это зачистка коллектора.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для разборки электродвигателя необходимо
отвернуть винты крепления крышки 6 (см. рис. Детали электродвигателя отопителя) и снять ее. |
| 2. Затем следует снять с вала якоря стопорную
шайбу 1 и вынуть якорь 4 из корпуса. |
| 3. Сборка производится в обратном порядке. |
| 4. Проверка технического состояния аналогична
описанной выше для электродвигателя очистителя ветрового стекла. |
|
|
