10. Карданная передача

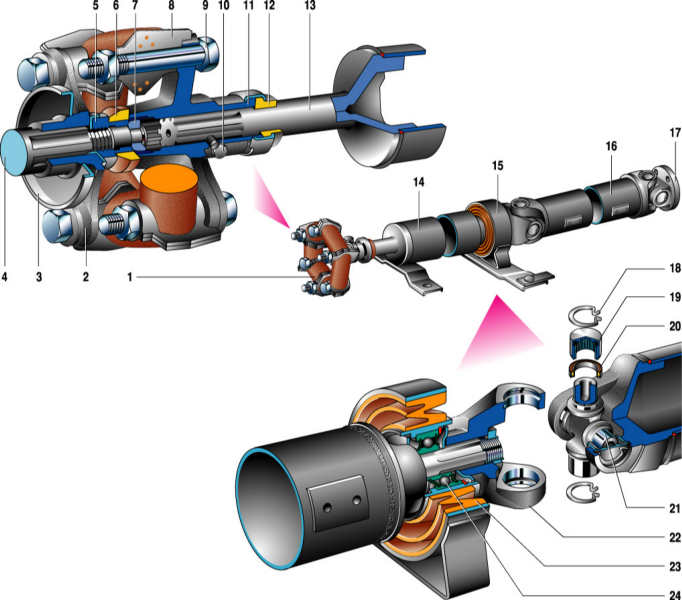

Элементы карданной передачи

1 – эластичная муфта;
2 – фланец вторичного вала коробки передач;
3 – грязеотражатель;
4 – вторичный вал коробки передач;
5 – гайка;
6 – уплотнитель центрирующего кольца;
7 – центрирующее кольцо;
8 – вкладыши эластичной муфты;
9 – болт;
10 – пробка;
11 – фланец переднего карданного вала;
12 – манжета;

13 – шлицевой конец переднего карданного вала;
14 – передний карданный вал;
15 – промежуточная опора;
16 – задний карданный вал;
17 – фланцевая вилка;
18 – стопорное кольцо;
19 – подшипник карданного шарнира;
20 – манжета;
21 – крестовина;
22 – вилка;
23 – упругая подушка;
24 – подшипник промежуточной опоры.

Описание конструкции

Карданная передача состоит из переднего и заднего карданных валов, промежуточной упругой опоры, эластичной муфты, подвижного шлицевого соединения и двух карданных шарниров. Наличие двух карданных шарниров и шлицевого соединения дает возможность передавать крутящий момент от коробки передач к главной передаче под углом, постоянно изменяющимся при работе подвески.

Карданные валы изготовлены из стальной тонкостенной трубы. Передний вал имеет на обоих концах шлицевые наконечники, а задний – вилки карданных шарниров.

Эластичная муфта предназначена для поглощения вибраций и рывков в карданной передаче. Через два фланца она соединяет коробку передач и передний карданный вал. Их соосность обеспечивается центрирующим кольцом на валу коробки передач и центрирующей втулкой во фланце карданного вала.

Промежуточная опора состоит из шарикового радиального подшипника, установленного в кронштейне внутри резиновой изолирующей подушки. Кронштейн закреплен на кузове с помощью поперечины через виброизолирующие втулки.

Карданный шарнир состоит из двух вилок, закрепленных на валах, которые соединены между собой крестовиной. На полые шипы крестовины надеты игольчатые подшипники с уплотнительными манжетами. Подшипники зафиксированы в вилках стопорными кольцами.

В настоящее время (начиная с 1988 г.) карданные валы комплектуют шарнирами повышенной долговечности. На них установлены крестовины с шипами увеличенного диаметра, штампованные корпусы игольчатых подшипников, уплотнения радиально-торцевого типа без металлической обоймы и вилки увеличенной толщины. Современные и ранее выпускавшиеся крестовины взаимозаменяемы, но устанавливать «новые» крестовины в вилки «старых» карданных валов не рекомендуется, так как при этом уменьшается общая жесткость шарниров.

Ниже рассмотрена технология замены только шарниров, устанавливаемых в настоящее время.
