14. Рулевое управление

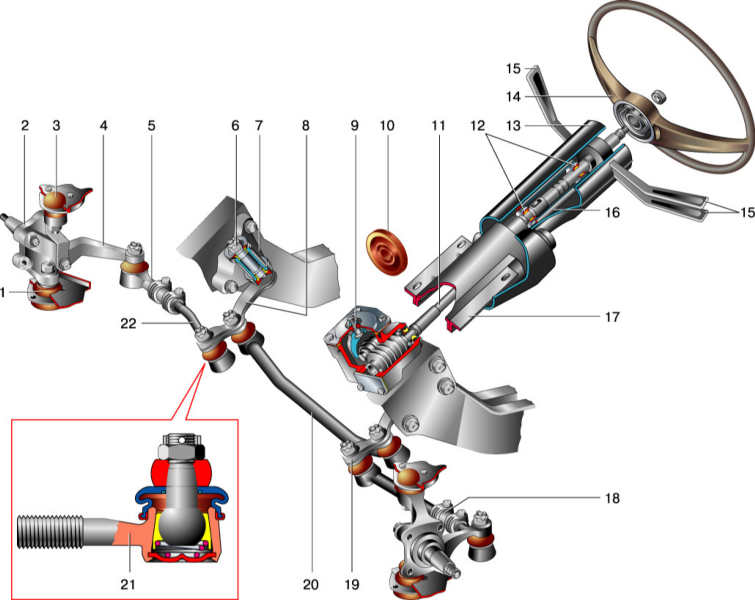

Элементы рулевого управления

1 – нижний шаровой шарнир;
2 – поворотный кулак;
3 – верхний шаровой шарнир;
4 – рычаг поворотного кулака;
5 – наконечник рулевой тяги;
6 – ось маятникового рычага;
7 – кронштейн маятникового рычага;
8 – маятниковый рычаг;
9 – редуктор рулевого механизма;
10 – уплотнитель вала;
11 – вал рулевого управления;

12 – игольчатые подшипники верхнего вала;
13 – облицовочный кожух;
14 – рулевое колесо;
15 – подрулевые переключатели;
16 – труба кронштейна;
17 – кронштейн рулевого вала;
18 – регулировочная муфта;
19 – рулевая сошка;
20 – средняя тяга;
21 – рулевой наконечник с шарниром в разрезе;
22 – боковая тяга.

Описание конструкции

Рулевое управление состоит из рулевого механизма и рулевого привода.

Рулевой механизм включает в себя рулевое колесо, рулевой вал, червячный редуктор и детали крепления.

Рулевое колесо закреплено гайкой на верхнем шлицевом конце рулевого вала. На колесе установлен включатель звуковых сигналов, закрытый пластмассовой крышкой.

Нижняя часть рулевого вала соединена со шлицевым концом вала редуктора с помощью шлицевого наконечника и стяжного болта. Верхняя часть рулевого вала вращается в игольчатых подшипниках, закрепленных в кронштейне крепления вала. На пластмассовой втулке установлены подрулевые переключатели.

Кронштейн вала руля закреплен на кузове двумя гайками и двумя винтами со срезными головками. В гнезде кронштейна установлен выключатель зажигания с блокирующим механизмом.

Конструкция кронштейна позволяет изменять наклон вала по вертикали для компенсации отклонения соосности рулевого вала и вала червяка.

Кронштейн и верхняя часть рулевого вала закрыты пластмассовыми кожухами.

Картер редуктора рулевого механизма закреплен тремя болтами на левом лонжероне кузова внутри отсека двигателя.

Между картером и лонжероном установлены шайбы, подбором толщины которых регулируют отклонения соосности рулевого вала и вала червяка по горизонтали.

В картере редуктора на двух разборных шариковых подшипниках установлен червяк, который входит в зацепление с роликом вала сошки.
Осевой зазор в подшипниках регулируется подбором прокладок между картером и крышкой.

Вал сошки вращается в двух бронзовых втулках, запрессованных в картер. На верхнем конце вала сошки установлен двухгребневой ролик, а на нижнем, на конических шлицах – сошка рулевого механизма. Глубина зацепление ролика с червяком регулируется винтом, установленным в верхней крышке картера.

Рулевой привод состоит из трех тяг, сошки, кронштейна маятникового рычага и поворотных рычагов цапф.

На концах цельной средней тяги установлены шаровые шарниры для соединения с маятниковым рычагом и сошкой рулевого механизма. Боковые тяги разрезные, состоят из двух частей, соединенных между собой резьбовой муфтой. Муфты фиксируются на тягах стяжными хомутами. При вращении резьбовой муфты изменяется длина тяги и, соответственно, схождение колес автомобиля.

В наконечниках тяг установлены шаровые шарниры для соединения с рычагами поворотных цапф, сошкой рулевого механизма и маятниковым рычагом.

Кронштейн маятникового рычага закреплен двумя болтами на правом лонжероне кузова, в отсеке двигателя. В кронштейне установлены две пластмассовые втулки, в которых вращается ось рычага.

Угол поворота колес ограничен двумя упорами на сошке, которые при максимальных поворотах рулевого колеса упираются в корпус редуктора.
