5. Карбюратор

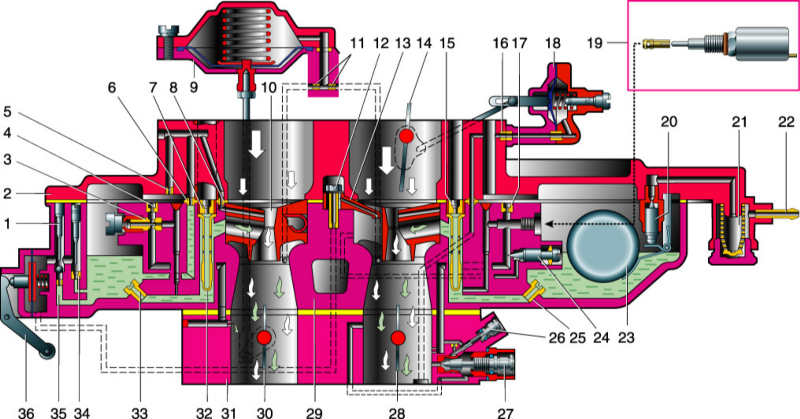

Схема карбюратора «Озон»

1 – винт регулировки хода впускного клапана ускорительного насоса;
2 – крышка карбюратора;
3 – топливный жиклер переходной системы второй камеры;
4 – воздушный жиклер переходной системы;
5 – воздушный жиклер эконостата;
6 – топливный жиклер эконостата;
7 – главный воздушный жиклер второй камеры;
8 – эмульсионный жиклер эконостата;
9 – пневмопривод дроссельной заслонки второй камеры;
10 – малый диффузор;
11 – жиклеры;
12 – нагнетательный клапан ускорительного насоса;
13 – распылитель ускорительного насоса;
14 – воздушная заслонка;
15 – главный воздушный жиклер первой камеры;
16 – жиклер пускового устройства;
17 – воздушный жиклер холостого хода;
18 – автоматическое пусковое устройство;

19 – электромагнитный клапан с топливным жиклером холостого хода;
20 – игольчатый клапан подачи топлива;
21 – топливный фильтр;
22 – штуцер подвода топлива;
23 – поплавок;
24 – винт заводской подстройки системы холостого хода;
25 – главный топливный жиклер первой камеры;
26 – регулировочный винт качества рабочей смеси;
27 – регулировочный винт состава рабочей смеси;
28 – дроссельная заслонка первой камеры;
29 – корпус поплавковой камеры;
30 – дроссельная заслонка второй камеры;
31 – корпус дроссельных заслонок;
32 – эмульсионная трубка;
33 – главный топливный жиклер второй камеры;
34 – перепускной клапан ускорительного насоса;
35 – впускной клапан ускорительного насоса;
36 – рычаг привода ускорительного насоса.

Описание конструкции

На автомобиле ВАЗ-2106 в настоящее время устанавливается карбюратор «Озон» модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 применяется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов «Солекс»).

Карбюратор «Озон» – эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главные дозирующие системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления регулятором опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распылители в малые и большие диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением – открытое.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт, иначе называемый винтом качества) подается к отверстию, перекрываемому иглой винта количества, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.

Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос снабжен шариковыми клапанами. Один клапан – обратный – расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шарика, как только подача топлива прекращается. Избыток топлива при нагнетании перетекает через перепускной жиклер обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. Регулировке в процессе эксплуатации ускорительный насос не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода («подсоса») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая через шток и тягу приоткрывает воздушную заслонку. Максимальная величина открытия заслонки регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора, связанные с частичной его разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой кистью с невыпадающим волосом, смоченной бензином или керосином, удаляем грязь с его наружной поверхности. Удобно пользоваться для этой цели аэрозольным баллончиком «для промывки карбюратора» со специальным составом. Используемая ветошь должна быть чистой и не оставлять волокон и нитей.

Тарировочные данные карбюратора ДААЗ 2107-1107010-20

Параметры

Первая камера

Вторая камера

Диаметры, мм:

  • диффузора

22

25

  • смесительной камеры

28

36

  • главного топливного жиклера

1,12

1,5

  • главного воздушного жиклера

1,5

1,5

  • топливного жиклера холостого хода

0,5

0,6

  • воздушного жиклера холостого хода

1,7

0,7

  • топливного жиклера эконостата

1,5

  • воздушного жиклера эконостата

1,2

  • эмульсионного жиклера эконостата

1,5

  • воздушного жиклера пускового устройства

0,7

  • жиклера пневмопривода дроссельной заслонки

1,5

1,2

  • отверстия распылителя ускорительного насоса

0,4

  • перепускного жиклера ускорительного насоса

0,4

Подача ускорительного насоса за 10 полных ходов, см 3

7±25%

Номер тарировки распылителя смеси

3,5

4,5

Номер тарировки эмульсионной трубки

F15

F15

Расстояние поплавка от крышки карбюратора с прокладкой, мм

6,5±0,25

Зазоры у заслонок для регулировки пускового устройства, мм:

  • воздушной

5,5±0,25

  • дроссельной

0,9–1,0
