12. Передняя подвеска

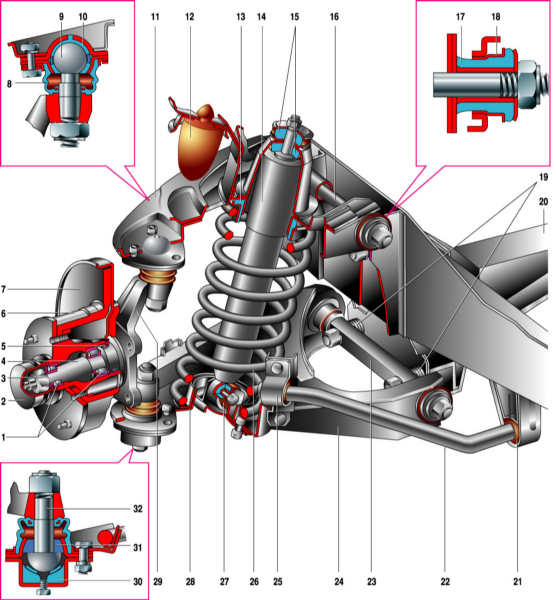

Элементы передней подвески

1 – подшипники ступицы;
2 – колпак ступицы;
3 – гайка;
4 – цапфа поворотного кулака;
5 – манжета;
6 – ступица;
7 – тормозной диск;
8 – защитный чехол верхнего шарового пальца;
9 – верхний шаровой палец;
10 – подшипник (вкладыш) верхней опоры;
11 – верхний рычаг;
12 – буфер хода сжатия;
13 – изолирующая прокладка пружины;
14 – амортизатор;
15 – подушка крепления амортизатора;
16 – ось верхнего рычага;

17 – резиновая втулка шарнира;
18 – наружная втулка шарнира;
19 – регулировочные шайбы;
20 – поперечина подвески;
21 – подушка штанги стабилизатора;
22 – штанга стабилизатора;
23 – ось нижнего рычага;
24 – нижний рычаг;
25 – обойма крепления штанги стабилизатора;
26 – пружина;
27 – резиновая втулка пружины амортизатора;
28 – нижняя опорная чашка пружины;
29 – поворотный кулак;
30 – вкладыш обоймы нижнего шарового пальца;
31 – подшипник нижней опоры;
32 – нижний шаровой палец.

Описание конструкции

Передняя подвеска независимая, двухрычажная, с винтовой цилиндрической пружиной, телескопическим гидравлическим амортизатором и стабилизатором поперечной устойчивости.

Ось нижних рычагов закреплена двумя болтами на поперечине, которая в свою очередь крепится к передним лонжеронам. Между осью и поперечиной установлены два пакета дистанционных шайб и регулировочных прокладок, задающие углы продольного и поперечного наклона оси поворота переднего колеса. Осью верхних рычагов служит болт, проходящий сквозь стойку брызговика. Рычаги на осях поворачиваются на резинометаллических шарнирах. К рычагам на шаровых шарнирах крепится поворотный кулак. На цапфе поворотного кулака на двух роликовых конических подшипниках установлена ступица колеса с тормозным диском. Гайка крепления ступицы правого колеса с левой резьбой и имеет маркировку в виде точек на торце.

Пружины передней подвески – цилиндрического типа, верхним концом через опорную чашку с резиновой прокладкой упираются в стойку брызговика, а нижним – в опорную чашку нижнего рычага.

Амортизаторы расположены внутри пружин и крепятся штоком к кузову через резиновые подушки, а проушиной корпуса – к нижнему рычагу через резинометаллический шарнир.

Стабилизатор поперечной устойчивости (торсион из пружинной стали) предназначен для уменьшения бокового крена автомобиля при поворотах. Он крепится через резиновые подушки центральной частью к передним лонжеронам кузова, а концами – к нижним рычагам подвески.
