6. Система охлаждения двигателя

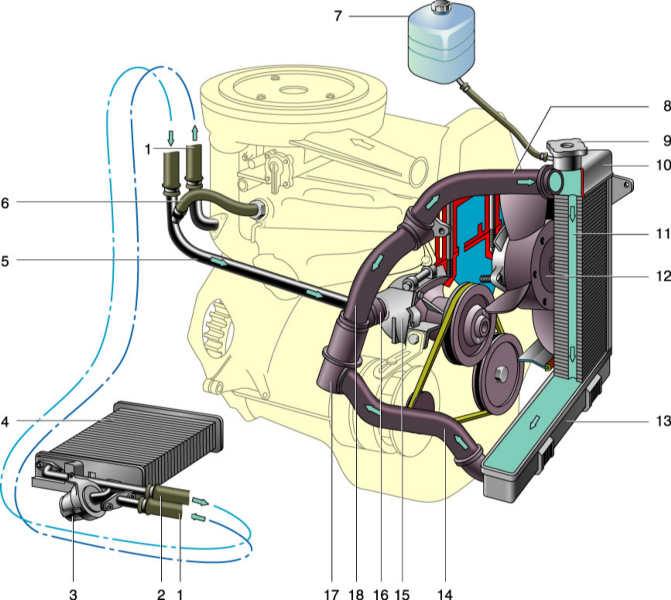

1 – шланг подвода охлаждающей жидкости в радиатор отопителя;
2 – шланг отвода охлаждающей жидкости из радиатора отопителя;
3 – кран отопителя;
4 – радиатор отопителя;
5 – трубка отвода жидкости;
6 – шланг отвода охлаждающей жидкости от впускной трубы;
7 – расширительный бачок;
8 – подводящий шланг радиатора;
9 – пробка радиатора;

10 – верхний бачок радиатора;
11 – трубка радиатора;
12 – электровентилятор;
13 – нижний бачок радиатора;
14 – отводящий шланг радиатора;
15 – насос охлаждающей жидкости;
16 – шланг подачи охлаждающей жидкости в насос;
17 – термостат;
18 – перепускной шланг термостата.

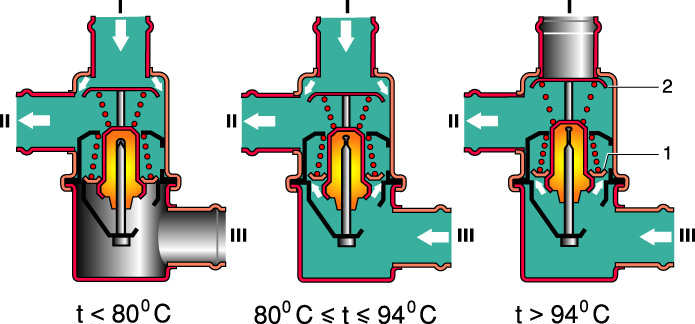

Положение клапанов термостата при различной температуре охлаждающей жидкости

I – из головки блока цилиндров;
II – к насосу охлаждающей жидкости;
III – от нижнего патрубка радиатора;

1 – основной клапан,
2 – перепускной клапан.

Система охлаждения двигателя – жидкостная, закрытого типа с принудительной циркуляцией. На холодном двигателе жидкость циркулирует по «малому кругу». В него входят рубашки охлаждения блока и головки цилиндров двигателя, насос охлаждающей жидкости, термостат, а также радиатор отопителя, когда его кран открыт. При достижении температуры жидкости 80–85° приходят в действие два клапана термостата, перекрывая малый круг и открывая жидкости путь через радиатор двигателя, который интенсивно обдувается встречным потоком воздуха при движении, а также при помощи электровентилятора.

Радиатор состоит из двух горизонтальных бачков, соединенных между собой трубками. Для лучшего теплоотвода на них напрессованы пластины. Жидкость подается в радиатор через верхний патрубок, а отводится через нижний.

Проходя через радиатор, жидкость охлаждается, после чего снова поступает в двигатель. Изменение объема охлаждающей жидкости при ее нагреве или охлаждении компенсирует расширительный бачок. Для визуального контроля уровня охлаждающей жидкости бачок изготовлен из полупрозрачного полиэтилена.

Герметичность системы обеспечивается впускным и выпускным клапанами пробки заливной горловины радиатора. На горячем двигателе выпускной клапан поддерживает повышенное давление в системе. За счет этого повышается температура кипения жидкости. При ее остывании открывается впускной клапан, пропуская часть жидкости из расширительного бачка в радиатор и тем самым компенсируя уменьшение объема жидкости.

В пробке расширительного бачка имеется отверстие, поэтому в его внутренней полости давление всегда атмосферное.

Насос охлаждающей жидкости центробежного типа. Корпус насоса – алюминиевый, разборный, состоит из двух частей. Валик насоса вращается в двухрядном подшипнике закрытого типа, не требующем обслуживания. На передний конец вала напрессован фланец шкива привода насоса – клиновым ремнем от шкива коленчатого вала двигателя.

В последнее время автомобили комплектуются радиаторами с пластмассовыми бачками и алюминиевой сердцевиной.

Не рекомендуется заливать в систему охлаждения двигателя воду. Это приводит к образованию накипи на стенках системы, коррозии деталей, ухудшению теплообмена и сокращению ресурса уплотнения насоса.
