14.10. Ремонт рулевого механизма

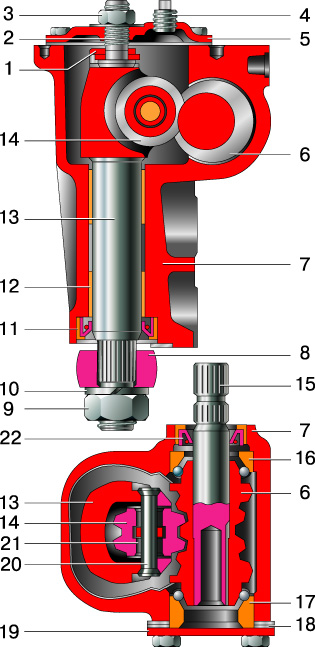

Разрез картера рулевого механизма

1 – пластина регулировочного винта вала сошки;
2 – регулировочный винт вала сошки;
3 – гайка регулировочного винта;
4 – пробка маслоналивного отверстия;
5 – крышка картера рулевого механизма;
6 – червяк;
7 – картер рулевого механизма;
8 – сошка;
9 – гайка крепления сошки к валу;
10 – шайба пружинная гайки крепления сошки;
11 – манжета вала сошки;

12 – бронзовая втулка вала сошки;
13 – вал сошки;
14 – ролик вала сошки;
15 – вал червяка;
16 – верхний шарикоподшипник;
17 – нижний шарикоподшипник;
18 – регулировочные прокладки;
19 – нижняя крышка подшипника червяка;
20 – ось ролика;
21 – игольчатый подшипник;
22 – манжета вала червяка.


 ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем масло из картера редуктора, отворачиваем регулировочную гайку и снимаем стопорную шайбу.

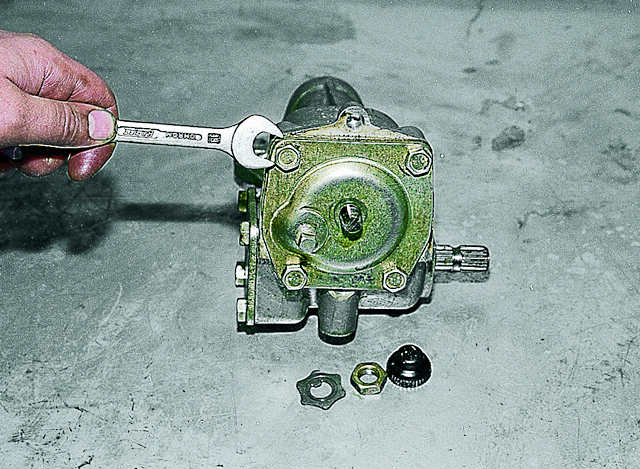

Ключом «на 10» отворачиваем четыре болта крепления верхней крышки редуктора.

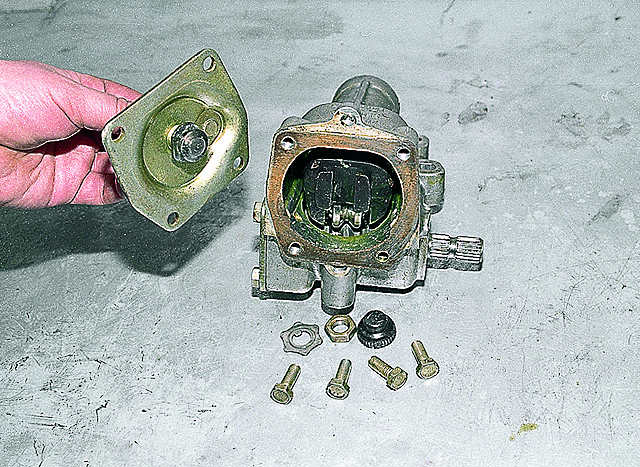

Выводим головку регулировочного винта из паза на валу сошки и снимаем крышку.

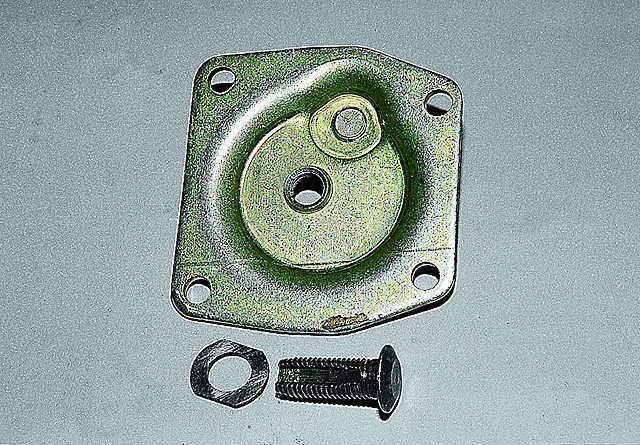

При замене вала сошки осевой зазор между головкой винта и пазом вала устраняется подбором толщины регулировочной пластины. Величина зазора допускается не более 0,05 мм. Пластины имеют толщину от 1,95 до 2,20 мм с шагом через 0,025 мм.

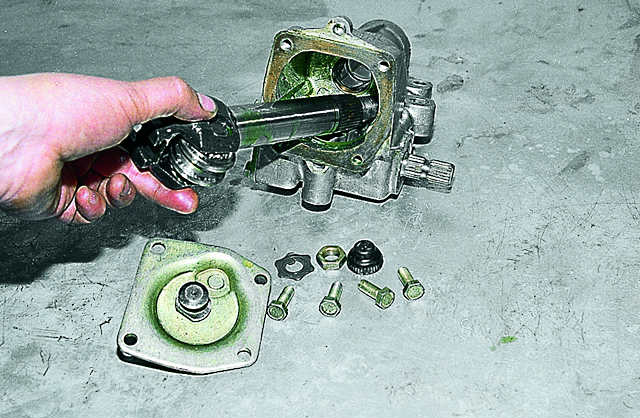

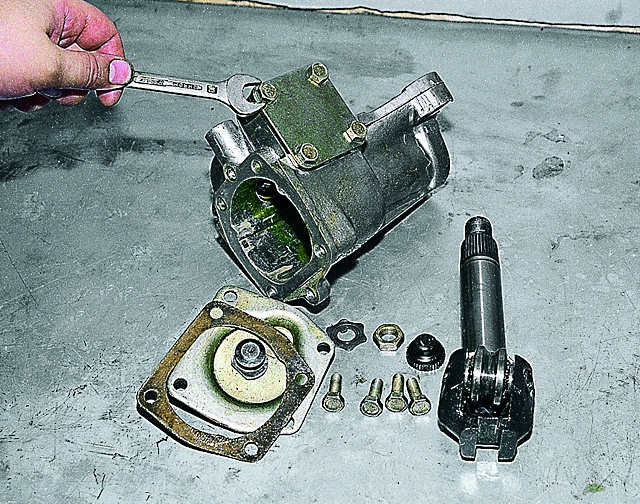

Вынимаем вал сошки с роликом из картера.

Ключом «на 10» отворачиваем четыре болта крепления крышки вала червяка и...

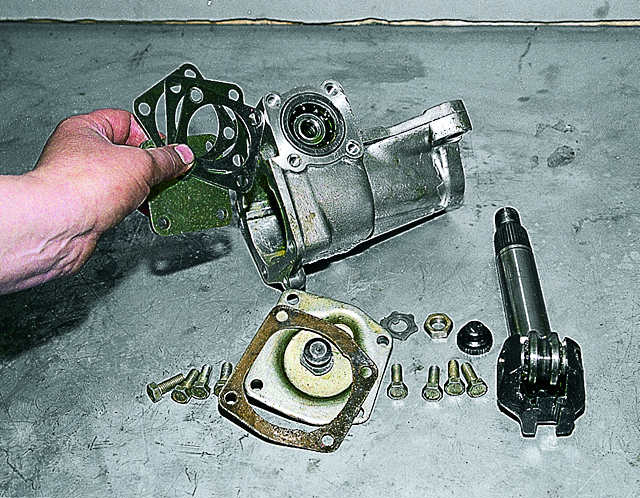

...снимаем ее вместе с прокладками регулировки шариковых подшипников.

Прокладки выпускаются толщиной 0,1 и 0,15 мм.

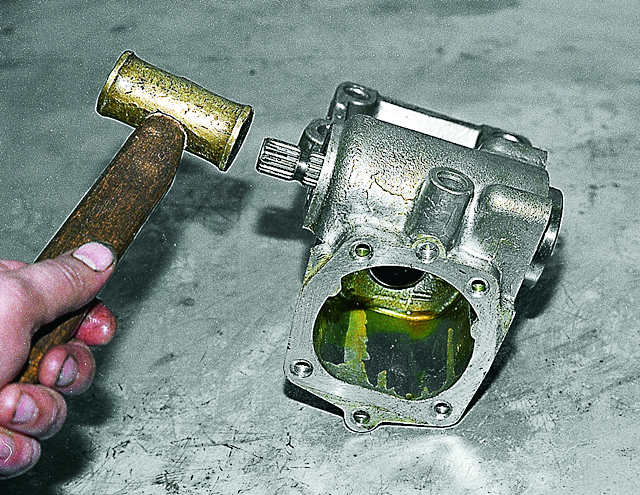

Легкими ударами молотка из мягкого металла выбиваем вал червяка из картера редуктора вместе с подшипником.

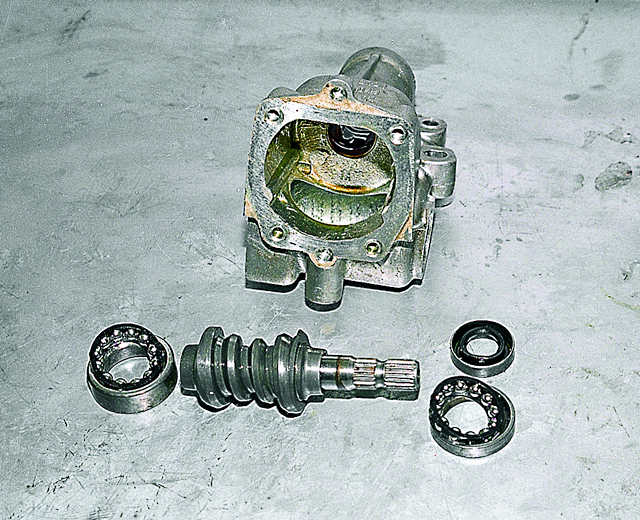

На торцевых поверхностях червяка выполнены беговые дорожки для шариков подшипников.

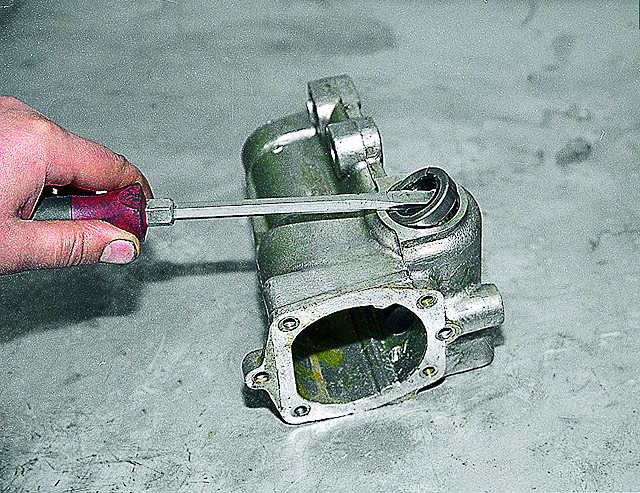

Поддев отверткой, вынимаем манжету вала червяка.

Аналогично вынимаем манжету вала сошки.

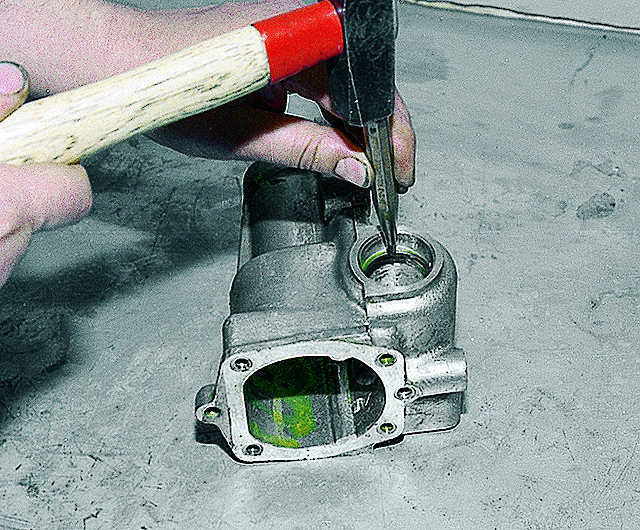

Бородком выбиваем наружное кольцо второго подшипника.

Промываем все детали в керосине или дизельном топливе. Тщательно проверяем отсутствие на рабочих поверхностях ролика и червяка следов износа, задиров или повреждений. Зазор между валом сошки и бронзовыми втулками не должен превышать 0,1 мм. Шариковые подшипники должны вращаться свободно, без заедания, на поверхностях колец, сепараторов и шариков не должно быть повреждений и следов износа. На самом картере не допускаются трещины любой длины. Изношенные и поврежденные детали заменяем исправными. Манжеты заменяем новыми в любом случае. Перед сборкой смазываем все внутренние детали трансмиссионным маслом.

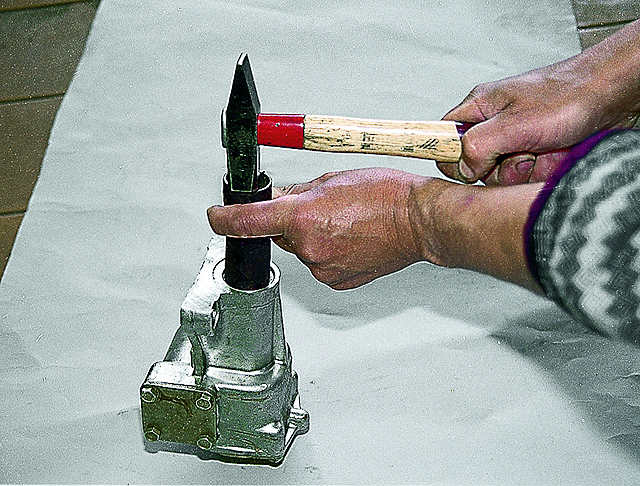

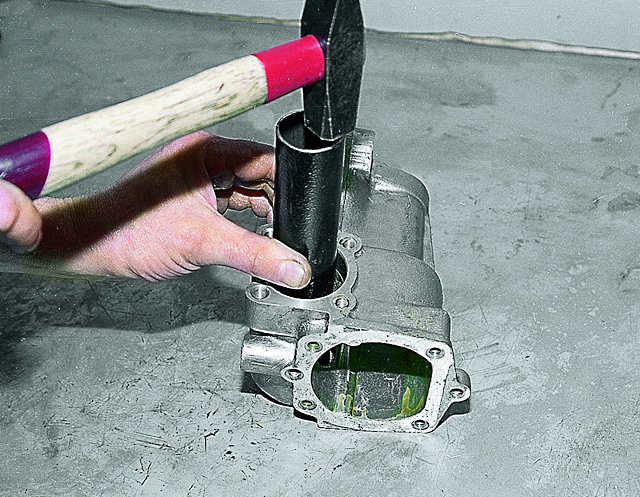

Легкими ударами молотка по отрезку трубы подходящего диаметра запрессовываем кольцо внутреннего подшипника в картер.

Можно запрессовать кольцо подшипника с помощью приспособления для замены резинометаллических шарниров передней подвески (см. Приложения).

Устанавливаем в кольцо подшипника сепаратор с шариками и вставляем вал червяка. На него надеваем сепаратор наружного подшипника и легкими ударами молотка запрессовываем наружное кольцо. Ставим крышку с прокладками и...

...запрессовываем манжеты вала червяка и сошки, смазав рабочие кромки смазкой Литол-24.

Устанавливаем в картер червяк. Набором регулировочных прокладок выставляем момент его проворачивания от 2 до 5 кгс.см. Устанавливаем вал сошки и регулируем зазор в зацеплении по моменту проворачивания вала. Он должен составлять 7–9 кгс.см при повороте вала червяка на 30° влево и вправо и плавно снижаться до 5 кгс.см при дальнейшем повороте до упора.
Заливаем в картер трансмиссионное масло до уровня нижней кромки заливного отверстия (0,215 л).

Размеры основных сопрягаемых деталей и пределы допустимых износов

Сопрягаемые детали

Размеры сопрягаемых деталей, мм

Допустимый зазор в сопряжении, мм

Отверстие

Вал

Втулка вала рулевой сошки – вал рулевой сошки

28,698 0,022

28,690 -0,021

0,1

Картер рулевого механизма – верхний подшипник червяка

47 -0,008
-0,033

47 -0,011

Свободный ход не допускается

Картер рулевого механизма – нижний подшипник червяка

50 0,025

50 -0,011

0,06

Кронштейн маятникового рычага – втулка оси маятникового рычага

24 0,072
-0,020
24 0,1
-0,1

0,175

Втулка оси маятникового рычага – ось маятникового рычага

20 0,1
-0,1

20 -0,050

0,3–0,5
