19.10. Снятие и разборка отопителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем "минусовой" провод от аккумуляторной батареи и сливаем охлаждающую жидкость.
  2. Снимаем облицовку и накладку ветрового окна, шумоизоляционную правую обивку моторного отсека, стеклоочиститель.
  3. Отсоединяем разъемы проводов электродвигателя, резистора и микромотора привода заслонки отопителя, а также шланг от клапана управления заслонкой рециркуляции.

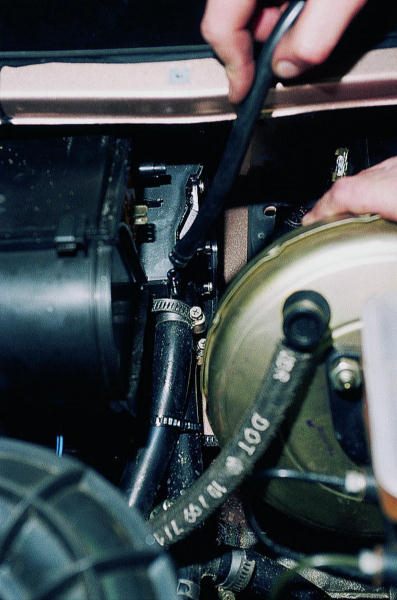

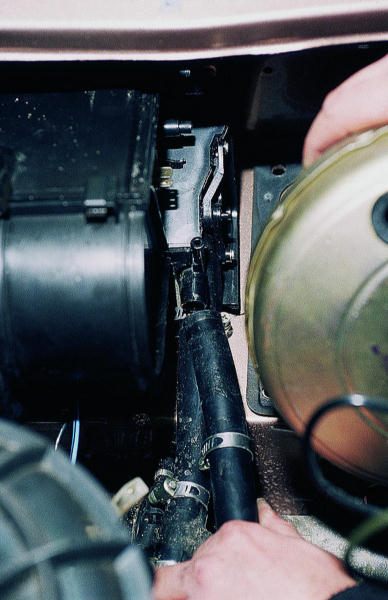

  1. Ослабляем хомут пароотводящей трубки отопителя…

…и снимаем ее.

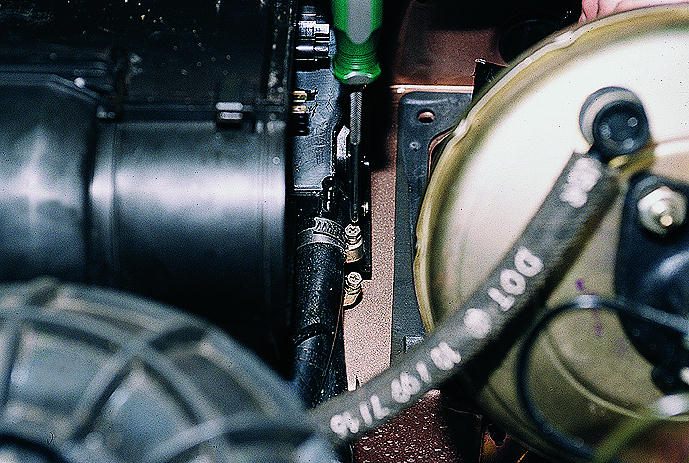

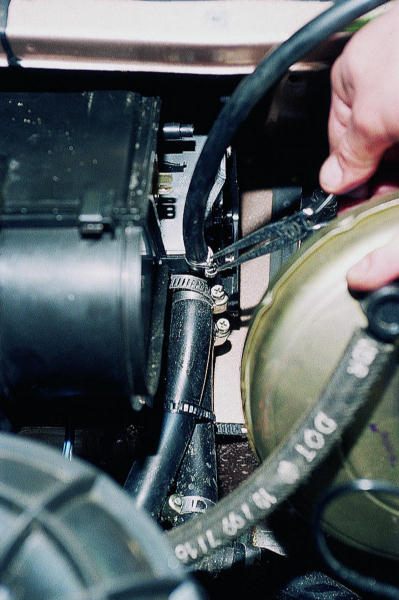

  1. Ослабляем хомуты шлангов отопителя…

…и снимаем шланги.

  1. Снимаем панель приборов (см. Снятие панели приборов и воздуховодов отопителя).

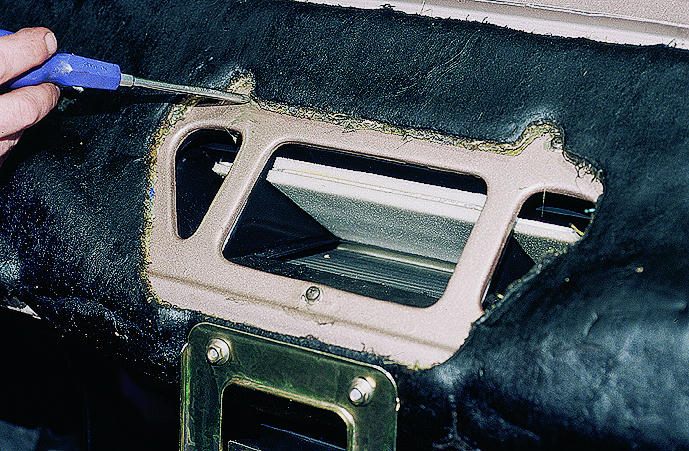

  1. Крестообразной отверткой отворачиваем саморезы крепления корпуса отопителя к щитку передка: два верхних, …

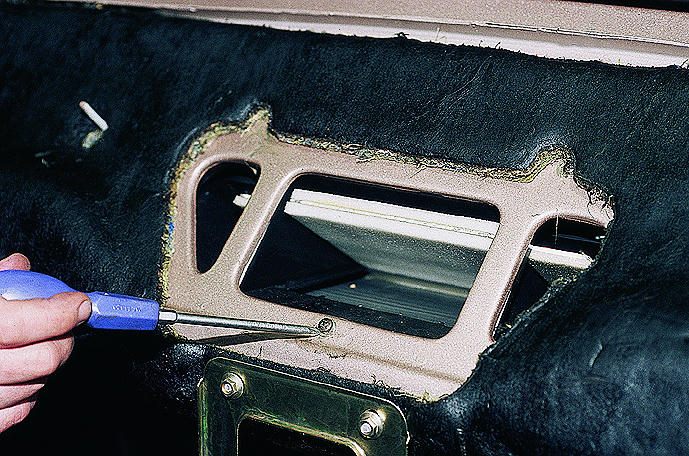

…один нижний, …

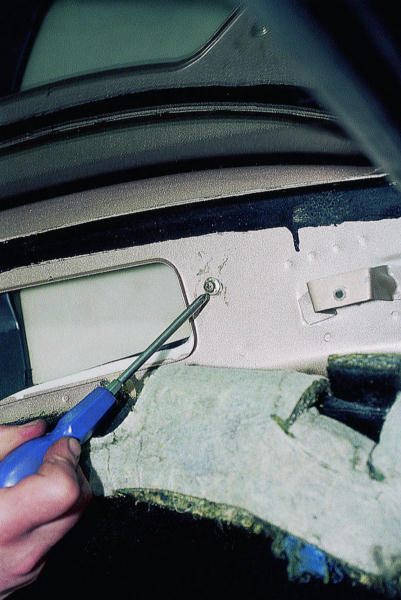

…с правой стороны - один саморез под шумоизоляцией.

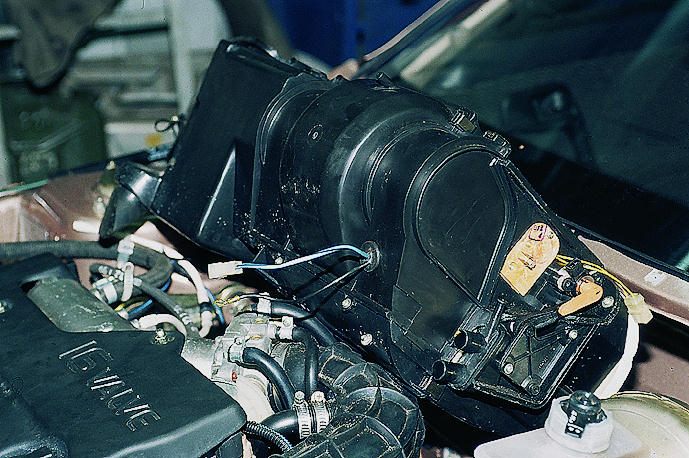

  1. Извлекаем отопитель из моторного отсека.

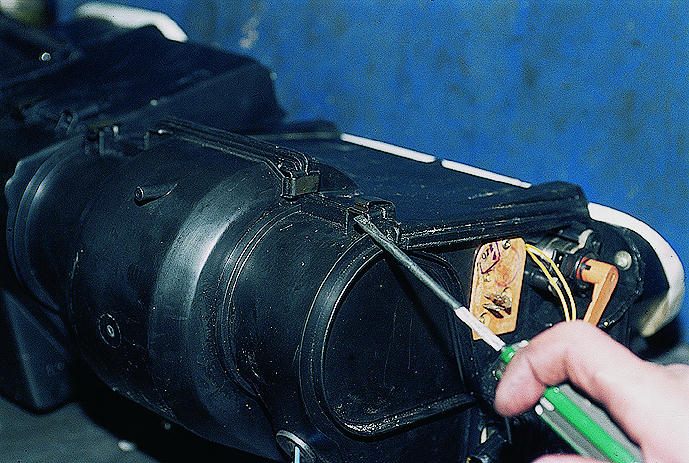

  1. Отстегиваем четыре скобы верхнего крепления переднего кожуха отопителя, …

…отворачиваем два самореза нижнего крепления.

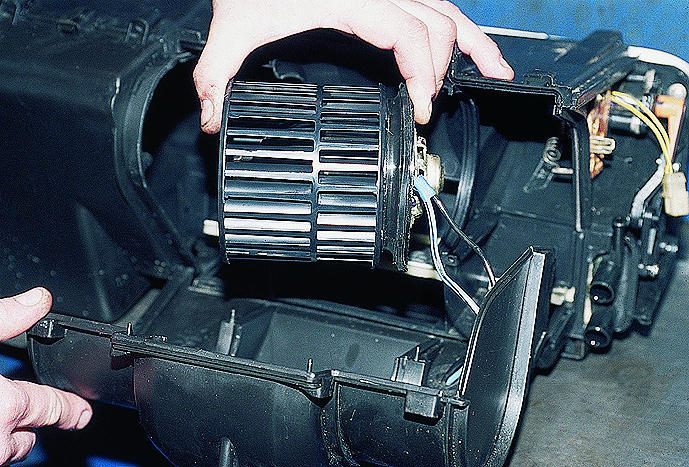

  1. Снимаем кожух и вынимаем электродвигатель отопителя.
  1. Отстегиваем четыре скобы…

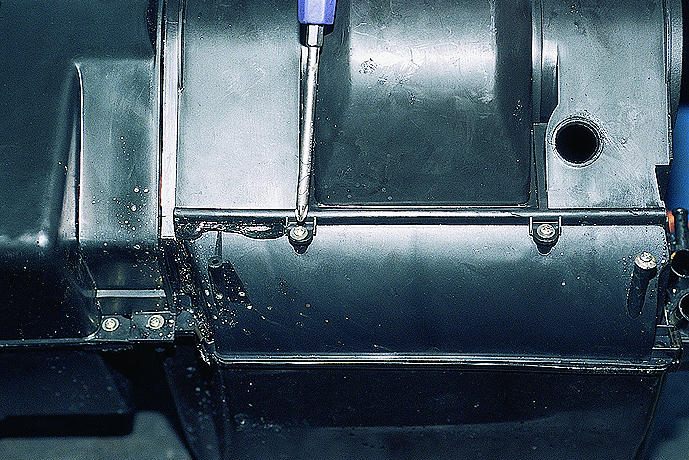

…и отворачиваем четыре самореза крепления переднего корпуса воздухозаборника отопителя.

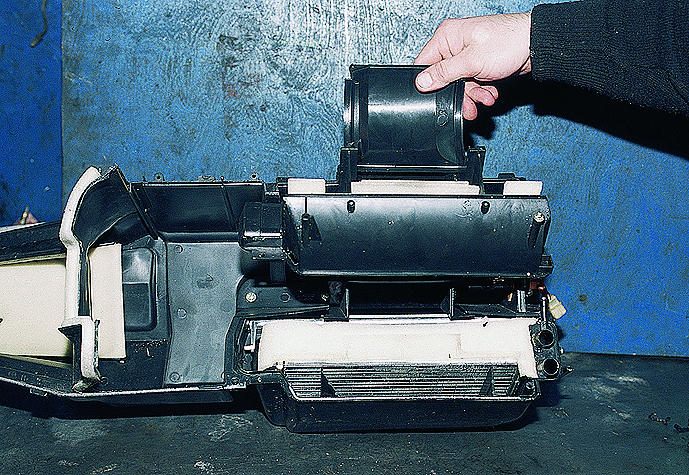

  1. Снимаем передний корпус воздухозаборника.
  1. Отстегнув две скобы, снимаем задний кожух отопителя.

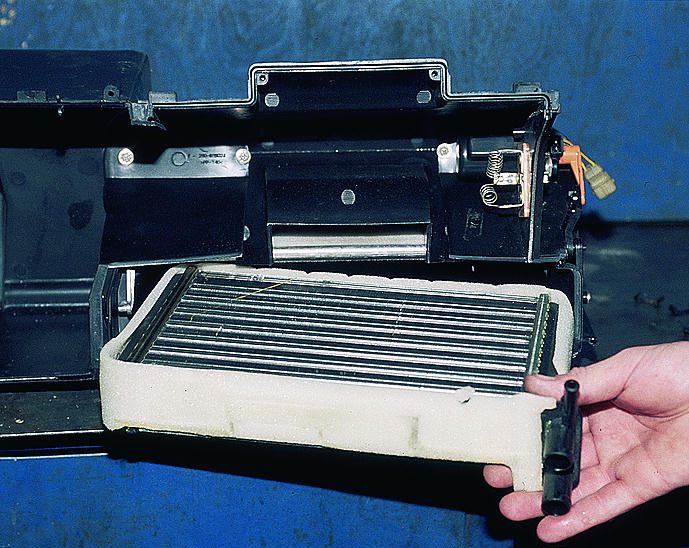

  1. Вынимаем радиатор отопителя и заслонку.

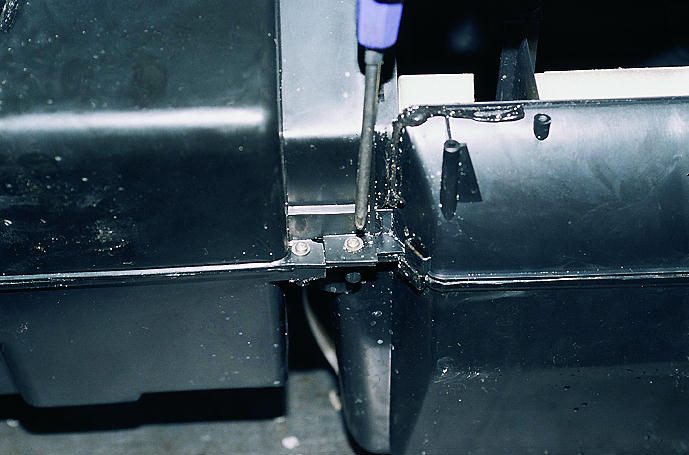

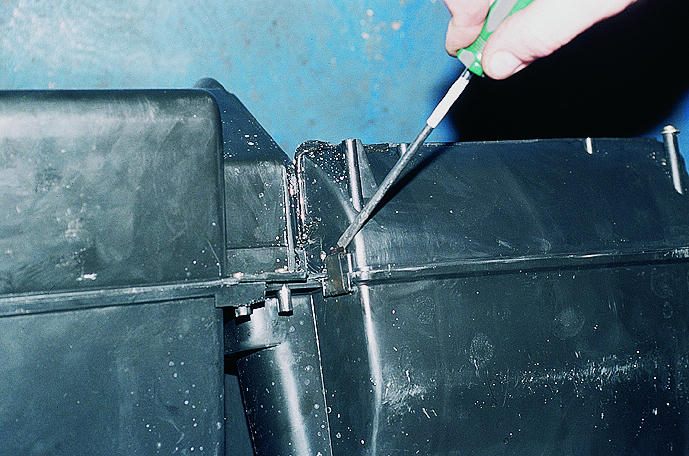

  1. Крестообразной отверткой отворачиваем два самореза крепления крышки кожуха отопителя.

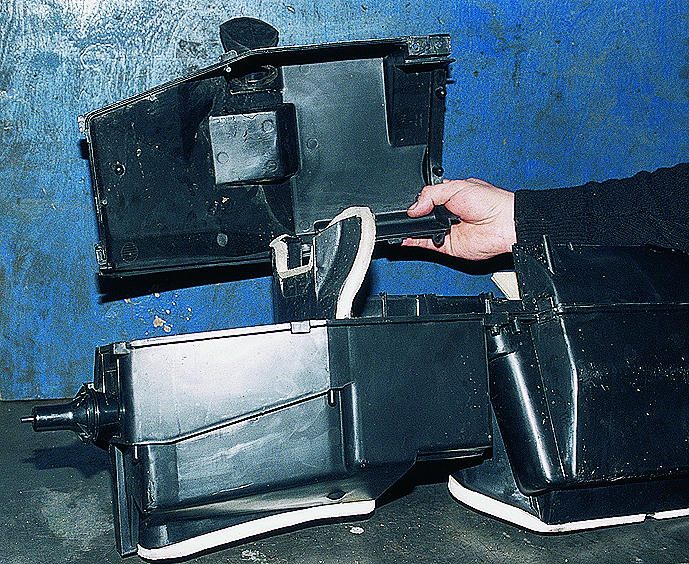

  1. Снимаем крышку и заслонку управления отопителем.

Собираем отопитель в обратной последовательности, заменив поролоновые уплотнители радиатора отопителя.
