19.9. Снятие микромотора привода заслонки отопителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем "минусовой" провод от аккумуляторной батареи.
  2. Снимаем облицовку и накладку ветрового окна (см. Снятие облицовки и накладки ветрового окна). Удобнее работать при снятом механизме стеклоочистителя.

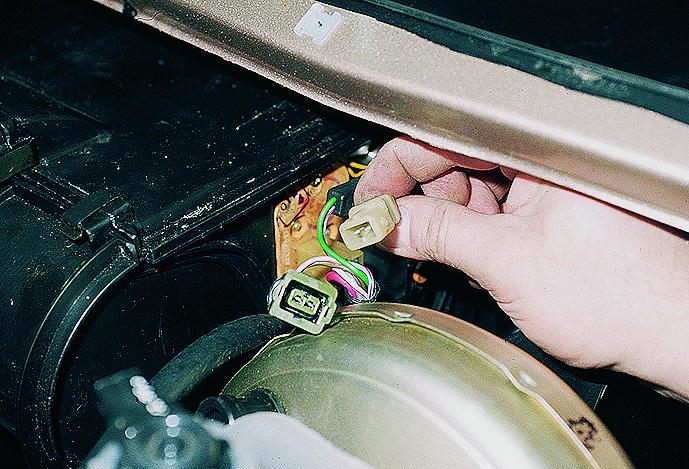

  1. Отсоединяем расположенный за вакуумным усилителем разъем микромотора…

…и разъем его потенциометра.

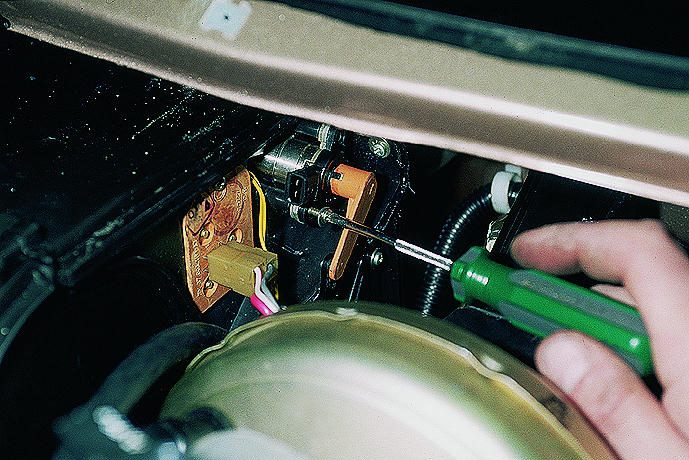

  1. Крестообразной отверткой отворачиваем три самореза…

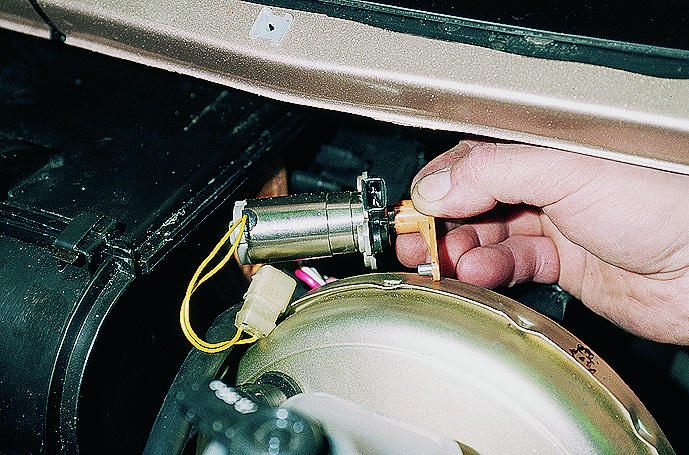

…и вынимаем микромотор привода заслонки отопителя.

При монтаже микромотора необходимо штифт его рычага ввести в прорезь рычага привода заслонки управления отопителем.

Если рычаг микромотора повернут так, что сделать вышеуказанное не удается, подайте двумя проводами напряжение 12 В на контакты разъема электродвигателя (к разъему идут два желтых провода), чтобы рычаг принял нужное положение.

Установив микромотор, проверяем движение рычага привода заслонки управления отопителем от крайнего верхнего до крайнего нижнего положений при повороте рукоятки задатчика температуры в салоне.
