19.7. Снятие электродвигателя отопителя

Снять электродвигатель отопителя можно, не демонтируя весь отопитель.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем "минусовой" провод от аккумуляторной батареи.
  2. Снимаем накладку и облицовку ветрового окна, правую шумоизоляционную обивку и стеклоочиститель.

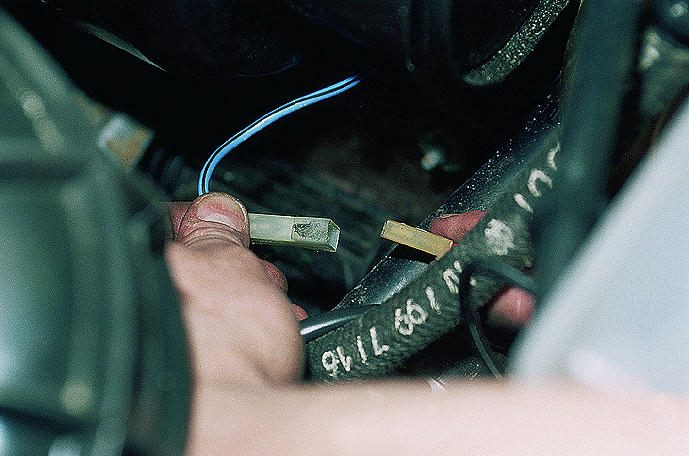

  1. Отсоединяем разъем "плюсового" провода электродвигателя отопителя.

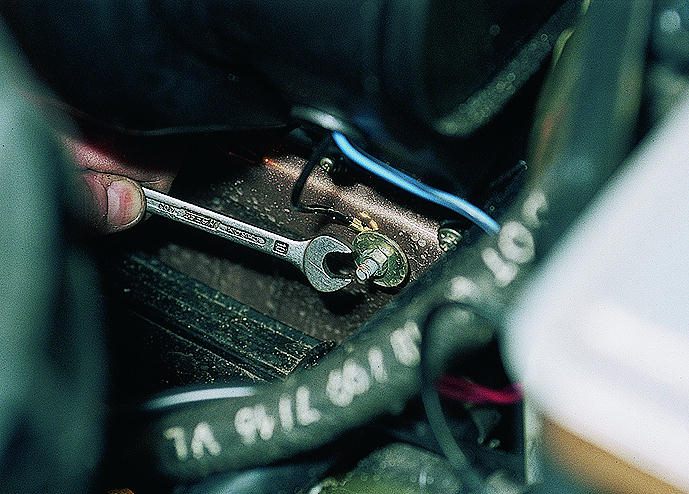

  1. Ключом "на 10" отворачиваем гайку…

…и снимаем "минусовой" провод.

  1. Отверткой отстегиваем четыре скобы…

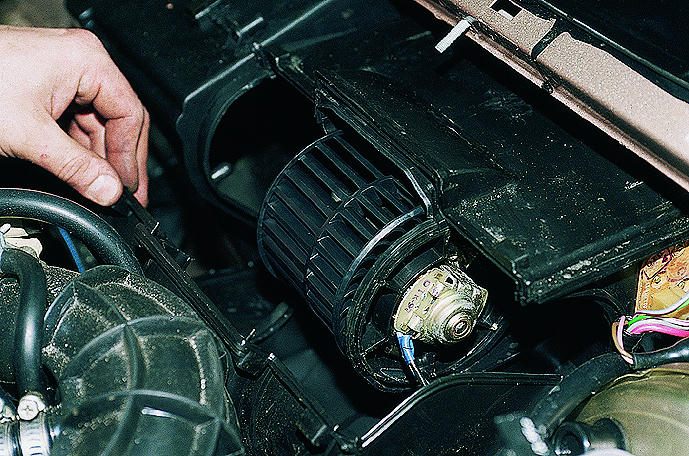

…и, аккуратно отгибая крышку, …

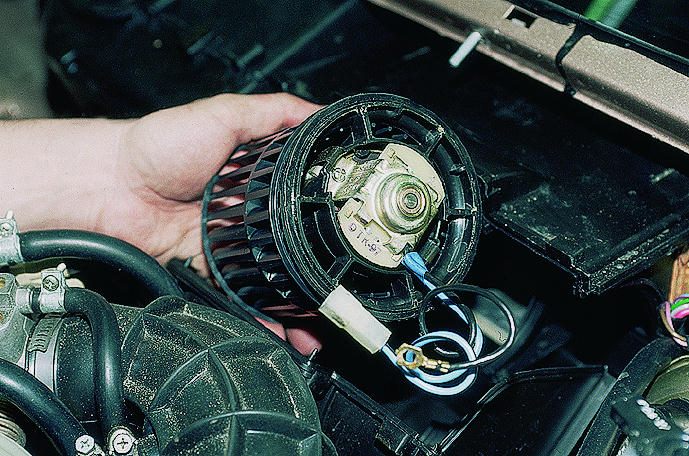

…вынимаем электродвигатель.

Монтируя электродвигатель, добейтесь свободного, без задеваний за корпус, вращения колеса вентилятора.
