10.2. Регулировка привода выключения сцепления

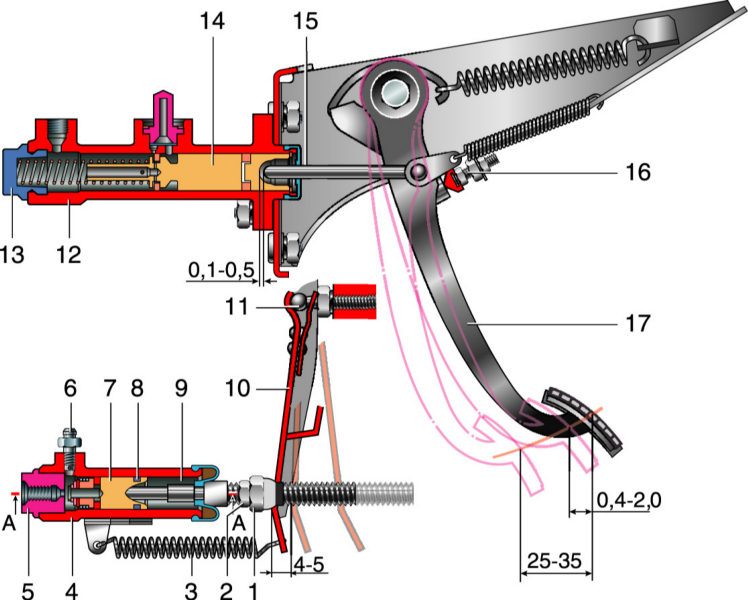

Педаль, главный и рабочий цилиндры привода выключения сцепления

1 – регулировочная гайка;
2 – контргайка;
3 – оттяжная пружина;
4 – корпус рабочего цилиндра;
5 – пробка корпуса;
6 – штуцер для прокачки;
7 – поршень;
8 – уплотнитель;
9 – толкатель;

10 – вилка выключения сцепления;
11 – шаровая опора вилки;
12 – корпус главного цилиндра;
13 – пробка;
14 – поршень главного цилиндра;
15 – толкатель главного цилиндра;
16 – ограничитель хода педали сцепления;
17 – педаль сцепления


 ПОРЯДОК ВЫПОЛНЕНИЯ

Зазор между толкателем и поршнем главного цилиндра, необходимый для полного выключения сцепления, должен составлять 0,1–0,5 мм. Для регулировки…

…ключом «на 10» ослабляем контргайку ограничителя хода педали сцепления, удерживая ограничитель ключом той же размерности (педальный узел для наглядности снят).

Вращая ограничитель, добиваемся требуемого зазора.
При этом свободный ход педали сцепления составляет 0,4–2,0 мм.
Свободный ход толкателя рабочего цилиндра должен быть 4–5 мм. Для его определения применяем простой шаблон, в качестве которого используем, например, карандаш.

Работу проводим на смотровой канаве или подъемнике.

Снимаем оттяжную пружину и упираем торец карандаша в бобышку нижнего крепления рабочего цилиндра сцепления. На карандаше наносим одну метку напротив конца вилки (прижатой к регулировочной гайке), а вторую метку – правее, на расстоянии 5 мм от первой.

Отводим вилку выключения сцепления назад до упора, то есть выбираем свободный ход толкателя рабочего цилиндра (передний карданный вал для наглядности снят).

При нормальном свободном ходе толкателя вилка встанет напротив второй метки. В противном случае необходима регулировка:

ключом «на 13» отворачиваем контргайку, удерживая регулировочную гайку ключом «на 17»;

удерживая пассатижами толкатель, вращаем регулировочную гайку, добиваясь нормального свободного хода толкателя. Законтриваем соединение.
После регулировок свободный ход педали сцепления до момента начала его выключения должен составлять 25–35 мм.
Окончательно проверяем работу сцепления при работающем двигателе: при выжатом сцеплении передачи должны переключаться легко, а автомобиль – трогаться при отпускании педали от пола на одну-две трети ее хода.
