4.7. Снятие радиатора

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем трубу запасного колеса (см. Снятие трубы и опоры запасного колеса). Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
На автомобиле с карбюраторным двигателем снимаем кожух вентилятора (см. Снятие кожуха вентилятора карбюраторного двигателя). На фото капот снят для наглядности.

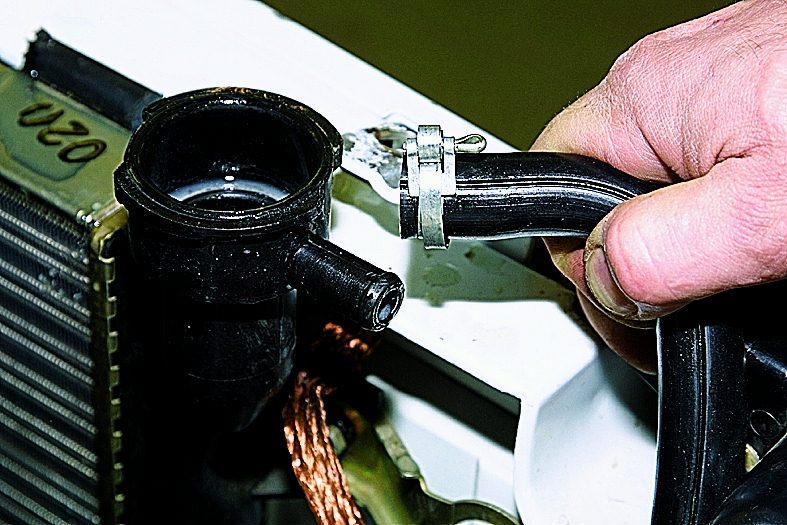

Ослабив хомут, отсоединяем от радиатора шланг расширительного бачка.

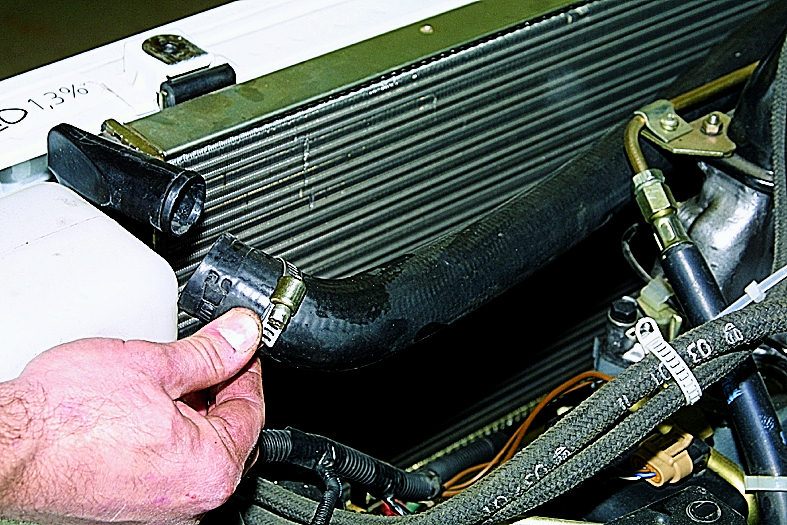

Ослабляем хомуты отводящего и подводящего шлангов радиатора.
Снимаем отводящий...

...и подводящий шланги.

На автомобиле с впрысковым двигателем приподнимаем и отводим в сторону бачок омывателя ветрового стекла.

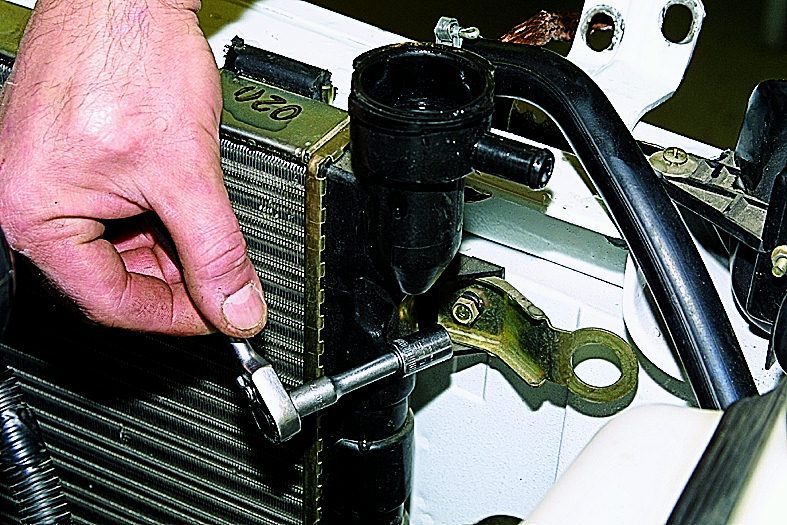

Головкой «на 10» отворачиваем болты...

...левого...

...и правого крепления радиатора.

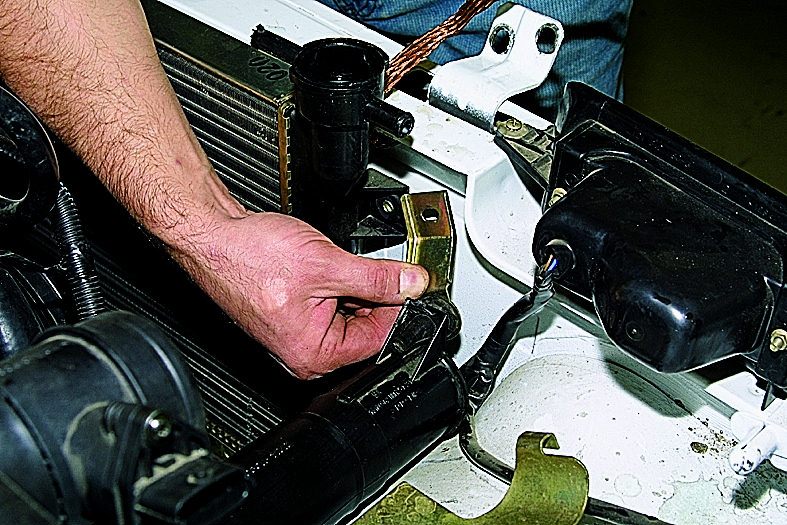

Отводим кронштейн заборника воздуха.

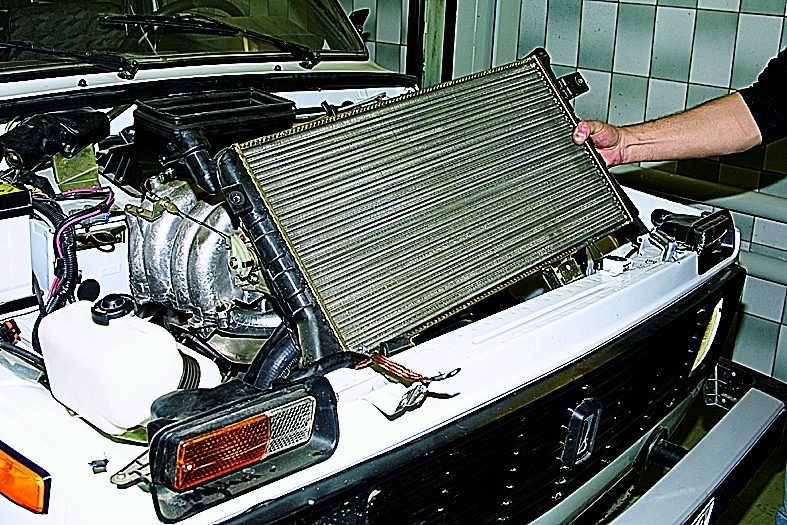

Наклонив радиатор к двигателю,...

...вынимаем его.

На фото 6 корпус воздушного фильтра с заборником воздуха (впрыскового двигателя) сняты для наглядности.

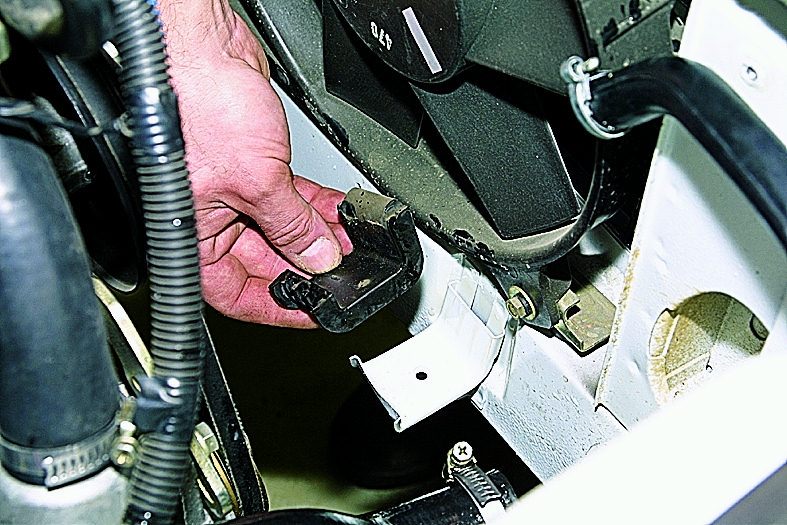

Радиатор опирается на кронштейн через резиновые подушки.

За радиатором расположен либо направляющий кожух радиатора (на автомобиле с карбюраторным двигателем), либо электровентиляторы (на автомобиле с впрысковым двигателем).
