5.1.9.1. Снятие узлов системы рециркуляции отработавших газов

 ПОРЯДОК ВЫПОЛНЕНИЯ

Перед снятием термовакуумного выключателя сливаем жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).

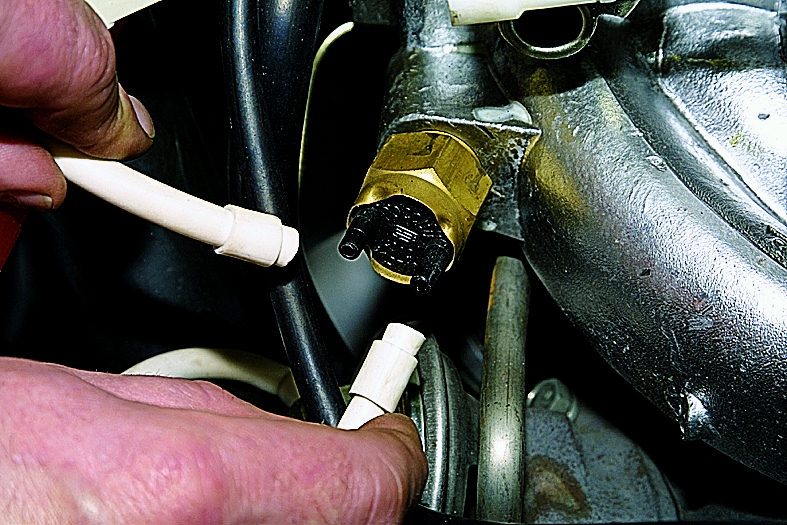

Отсоединяем шланги от термовакуумного выключателя.

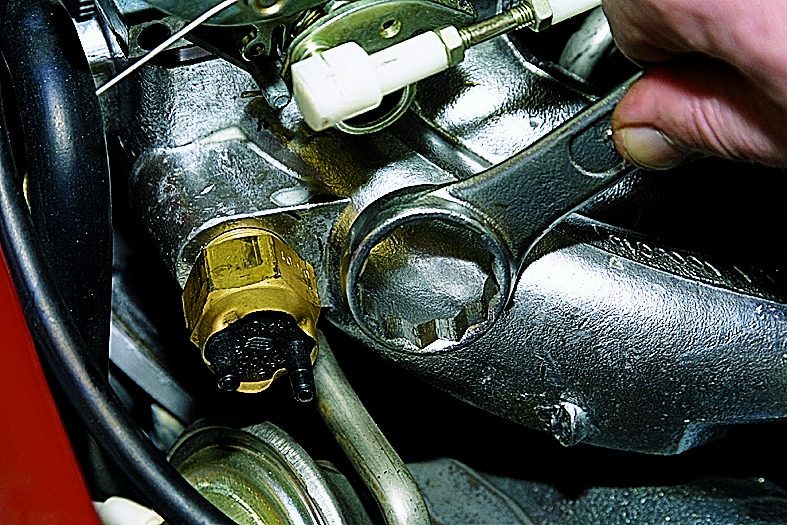

Накидным ключом «на 27» отворачиваем выключатель…

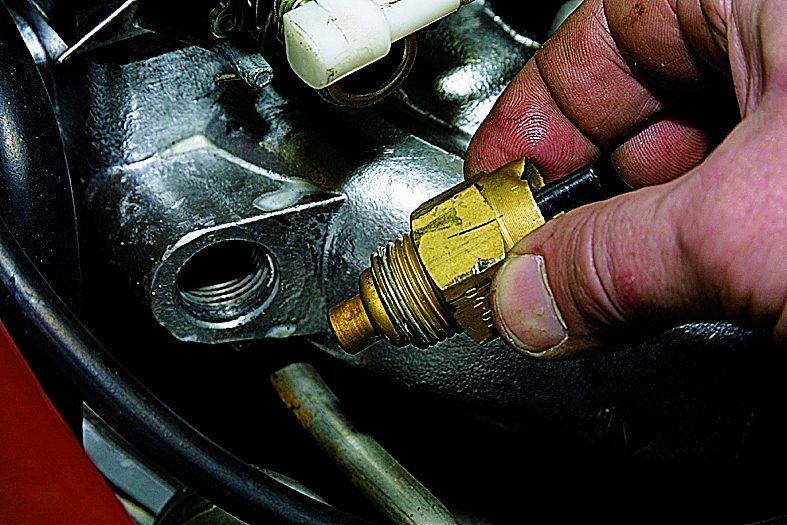

…и снимаем его.

Для снятия клапана рециркуляции…

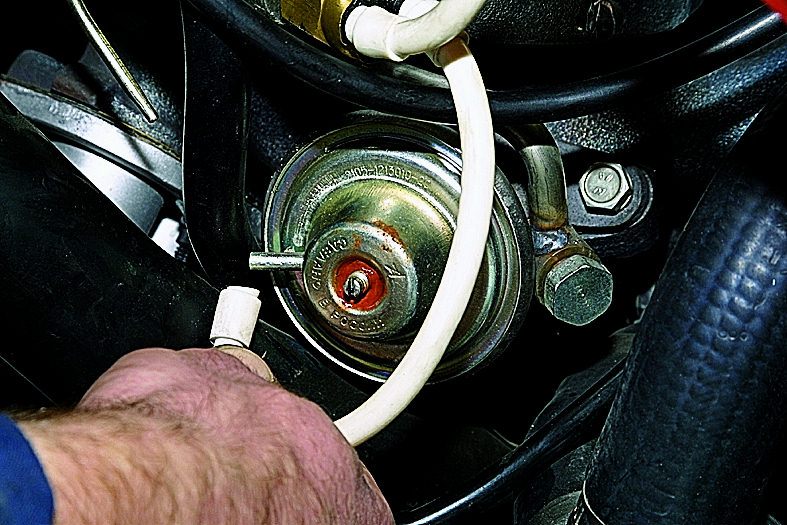

…отсоединяем шланг.

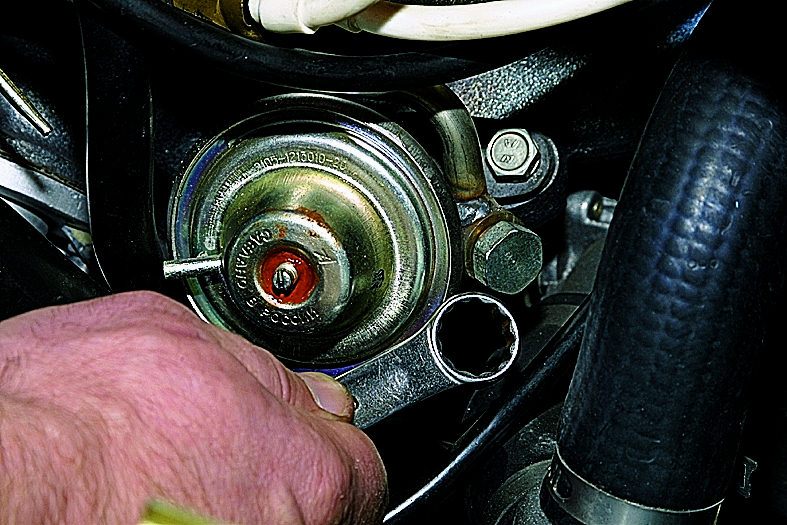

Накидным ключом «на 17» отворачиваем болт-штуцер…

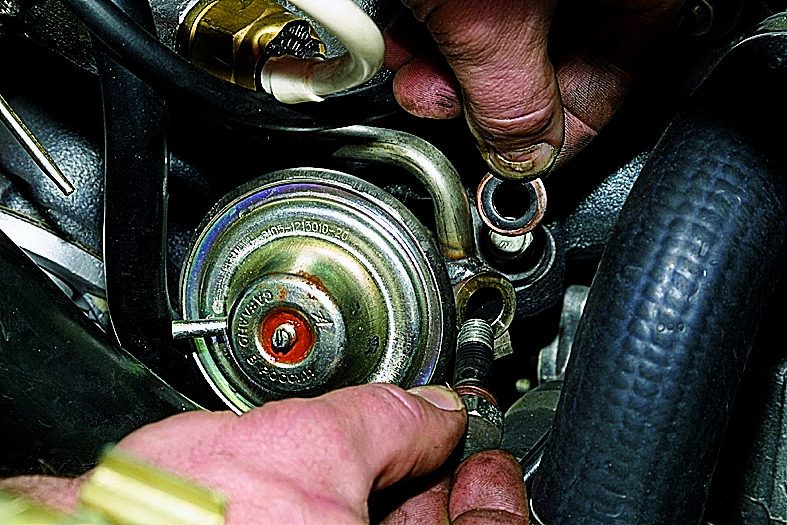

…и снимаем его вместе с двумя уплотнительными медными кольцами.

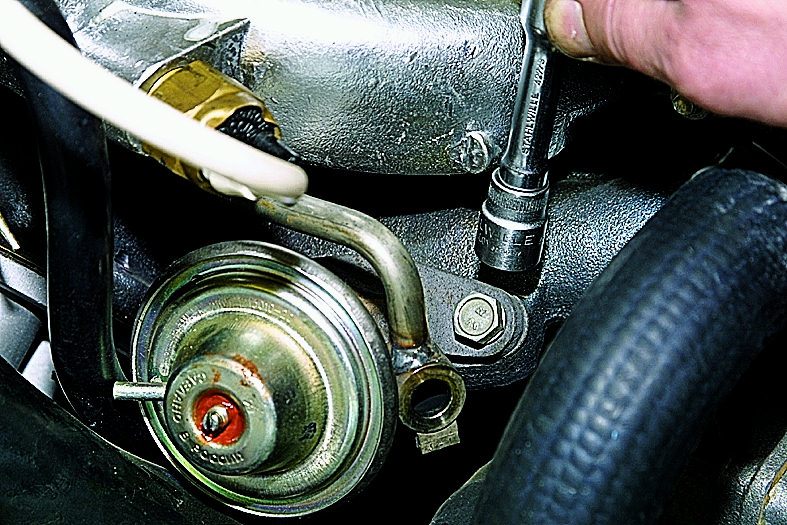

Головкой «на 13» отворачиваем два болта крепления клапана рециркуляции к выпускному коллектору.

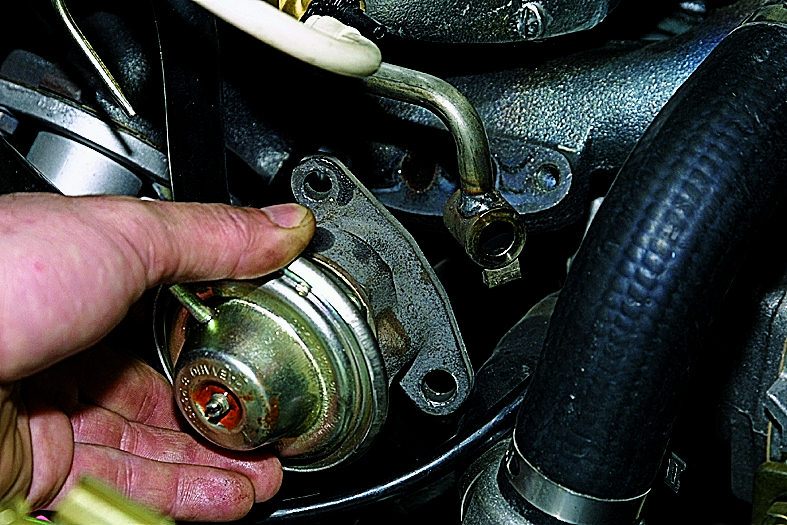

Снимаем клапан.

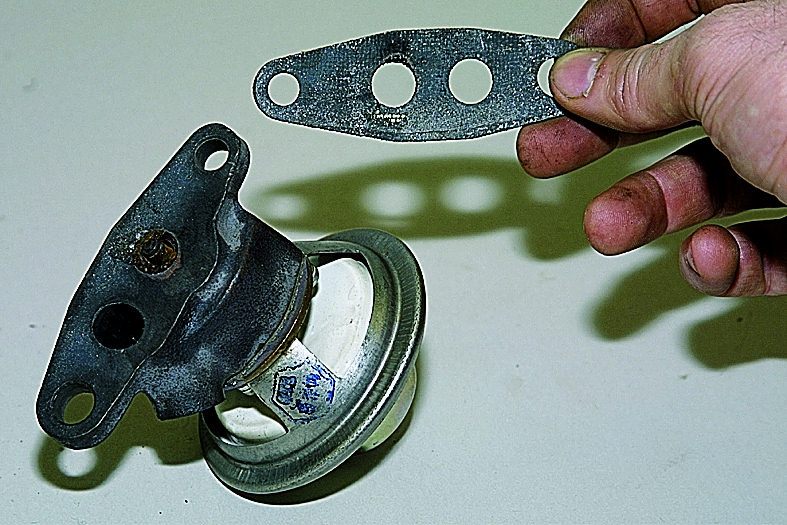

Соединение фланца клапана и выпускного коллектора уплотнено прокладкой.

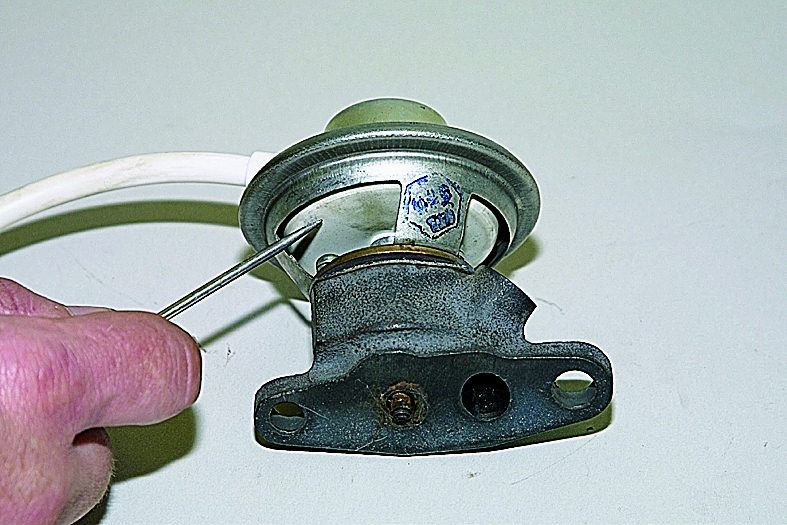

Для проверки работоспособности клапана ручным вакуумным насосом (при его отсутствии – ртом) подаем разрежение в диафрагменную полость клапана.

У исправного клапана перемещается диафрагма…

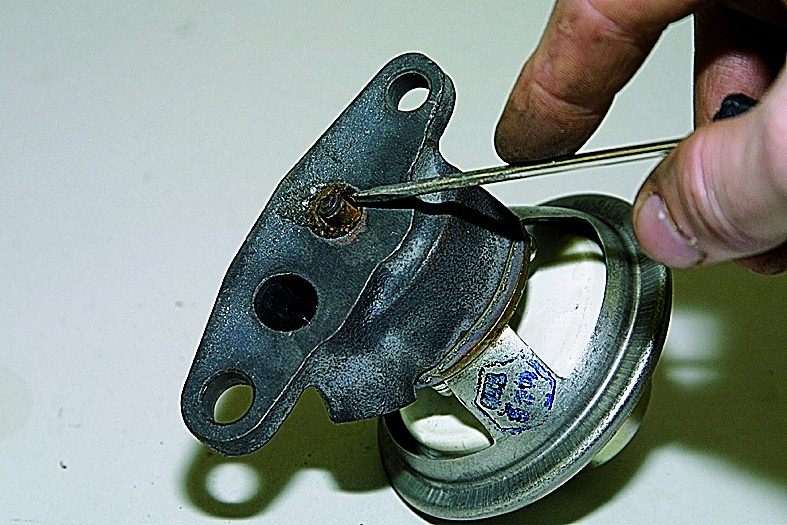

…и шток.

Демонтаж трубки рециркуляции возможен только при снятой впускной трубе (см. Замена прокладок впускной трубы и выпускного коллектора карбюраторного двигателя).
Устанавливаем узлы системы рециркуляции отработавших газов в обратной последовательности. Уплотнительную прокладку заменяем новой.
