2.6.18. Проверка поршней, поршневых колец и диаметра цилиндра

Вгоните кольцо сверху под прямым углом до нижнего отверстия цилиндра, на расстоянии около 15 мм от его края.

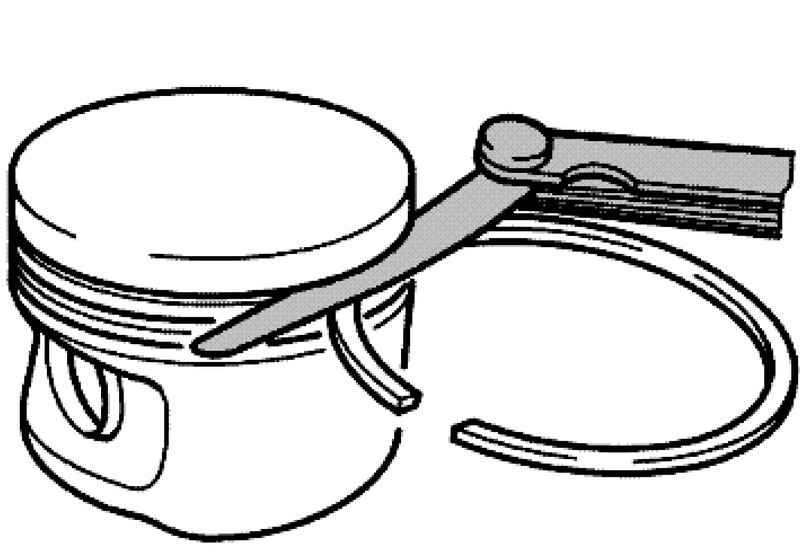

Рис. 2.157. Проверка зазора поршневых колец по высоте

Перед проверкой очистите кольцевую канавку.

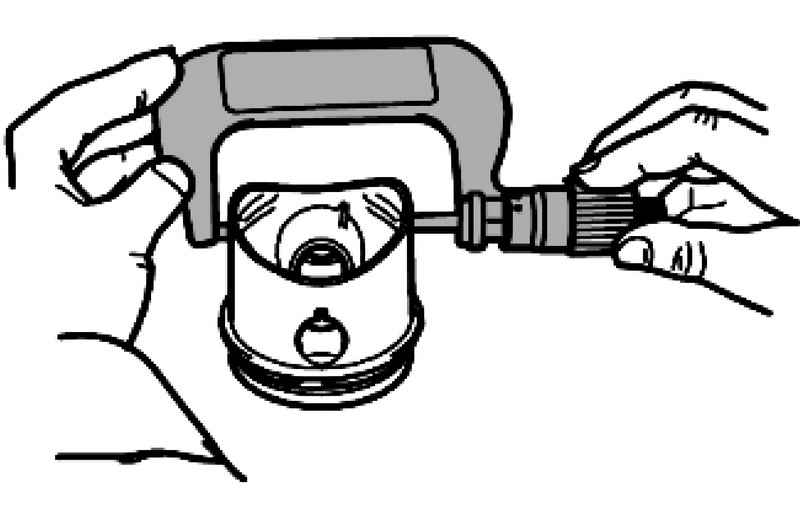

Рис. 2.158. Измерение диаметра поршня

Замеряйте примерно в 10 мм от нижнего края, под прямым углом к оси поршневого пальца.

Максимально допустимые отклонения от номинального размера – макс. 0,04 мм.

Проведите замеры крест на крест в трех местах в поперечном направлении А и продольном направлении В.

Максимально допустимые отклонения от номинального размера 0,08 мм.

ПРИМЕЧАНИЕ Измерение полости цилиндра производить нельзя, если блок цилиндров закреплен кантователем двигателя и коробки передач на монтажном стенде, так как возможны ошибки при измерении.

ПРИМЕЧАНИЕ Размеры не включают графитовое покрытие (толщина 0,02 мм) Графитовое покрытие со временем истирается.
