2.6.6. Замена маслосъемных колпачков (при установленной головке блока цилиндров)

Снятие маслосъемных колпачков
Снимите распределительные валы.

Автомобили с двигателями BLR, BLX, BVX и BVY

ПРИМЕЧАНИЕ
Чтобы заменить маслосъемные колпачки выпускных клапанов цилиндров 3 и 4, дополнительно следует снять клапан рециркуляции ОГ.

Продолжение монтажных операций для всех автомобилей
Извлеките роликовые рычаги и положить их на чистую поверхность. Роликовые рычаги местами не меняйте.
Выкрутите свечи зажигания свечным ключом.

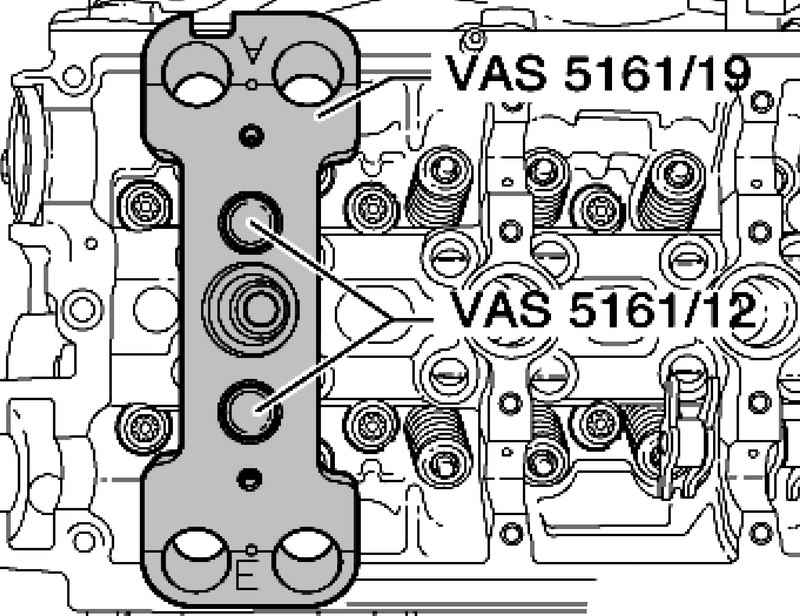

Установка пластины
Рис. 2.117. Установка пластины


Прикрутите направляющую пластину болтами с накатанной головкой, как показано на рисунке 2.117, к ГБЦ.
Приведите поршень соответствующего цилиндра в «нижнюю мертвую точку».
Вкрутите адаптер в гнездо свечи зажигания и подключите сжатый воздух под давлением не менее 6 бар.

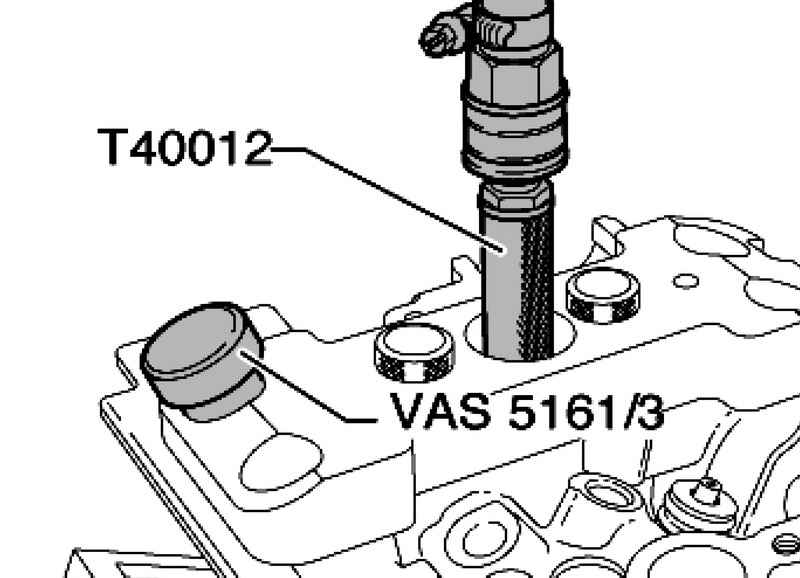

Отделение сухарей
Рис. 2.118. Отделение сухарей


Отделите крепко сидящие сухари клапанов оправкой и пластиковым молотком (рис. 2.118).
Вкрутите приспособление с подвесной вилкой в направляющую.
Вставьте монтажный патр в направляющую пластину.

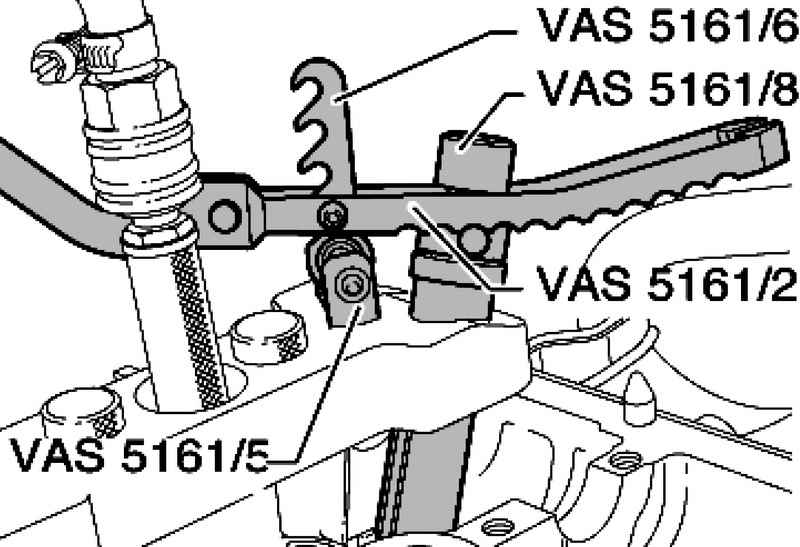

Установка приспособлений для сжатия и рассухаривания
Рис. 2.119. Установка приспособлений для сжатия и рассухаривания


Подвесьте нажимную вилку к приспособлению (рис. 2.119).

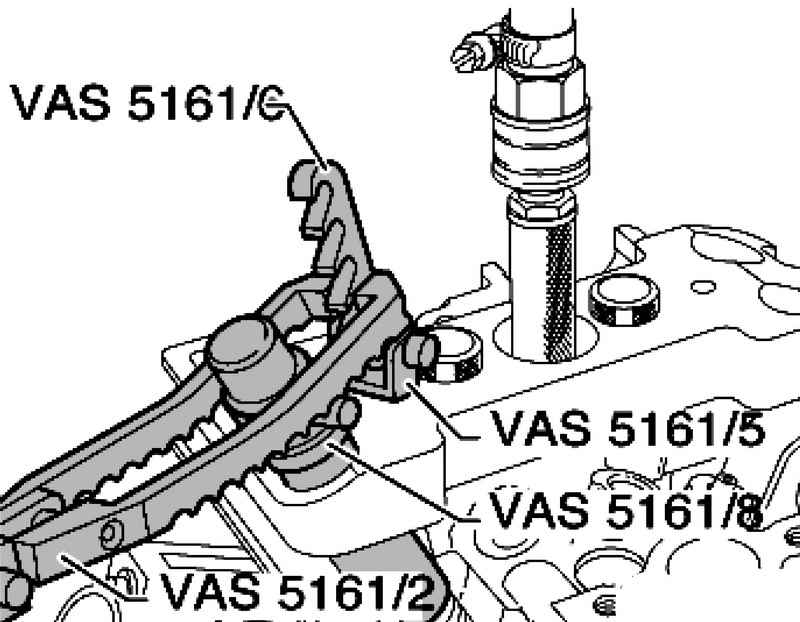

Подвешивание нажимной вилки
Рис. 2.120. Подвешивание нажимной вилки



ПРИМЕЧАНИЕ
На стороне выпуска нажимную вилку следует подвешивать, как показано на рисунке 2.120.

Надавите монтажный патрон вниз. Одновременно покрутите болт с накаткой монтажного патрона вправо, пока концы не войдут в сухари клапана.
Слегка поверните болт с накаткой вперед и назад, за счет этого сухари клапана разжимаются и патрон захватывается.
Отпустите нажимную вилку.
Извлеките монтажный патрон.

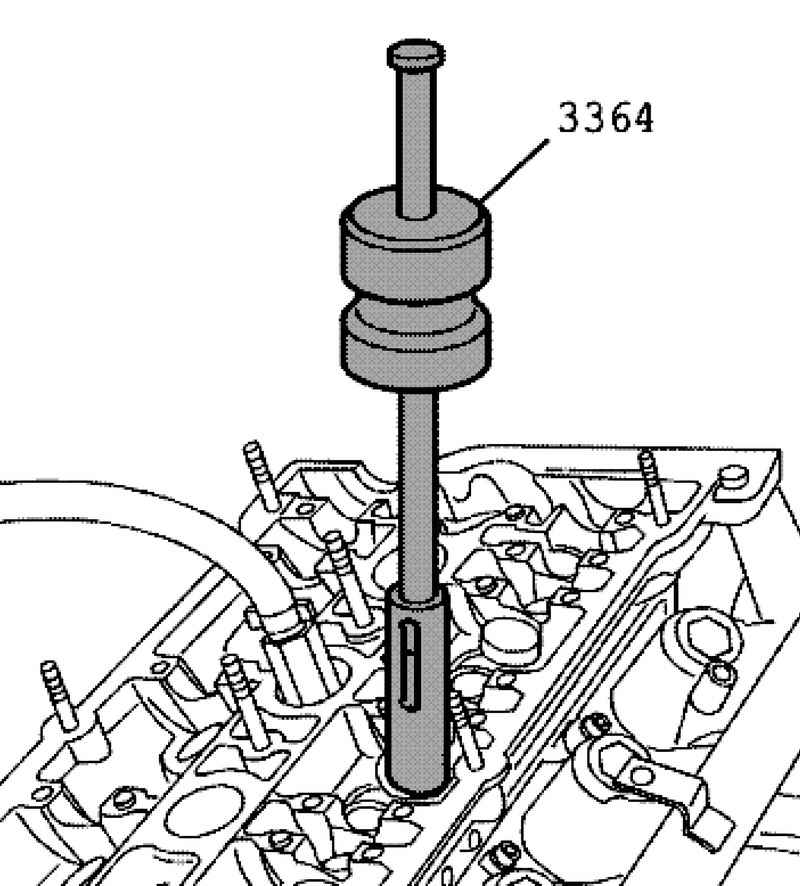

Съемник для снятия колпачков
Рис. 2.121. Съемник для снятия колпачков


Снимите маслосъемные колпачки с помощью съемника (рис. 2.121).

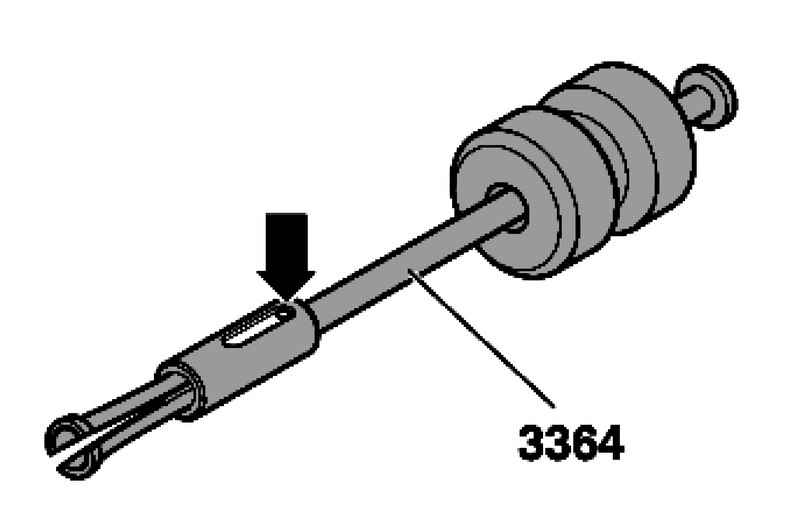

Оправка для выпрессовки
Рис. 2.122. Оправка для выпрессовки


Если из-за нехватки места съемник 3364 использовать не удается, выпрессуйте штифт оправкой и снимите насадку (рис. 2.122).

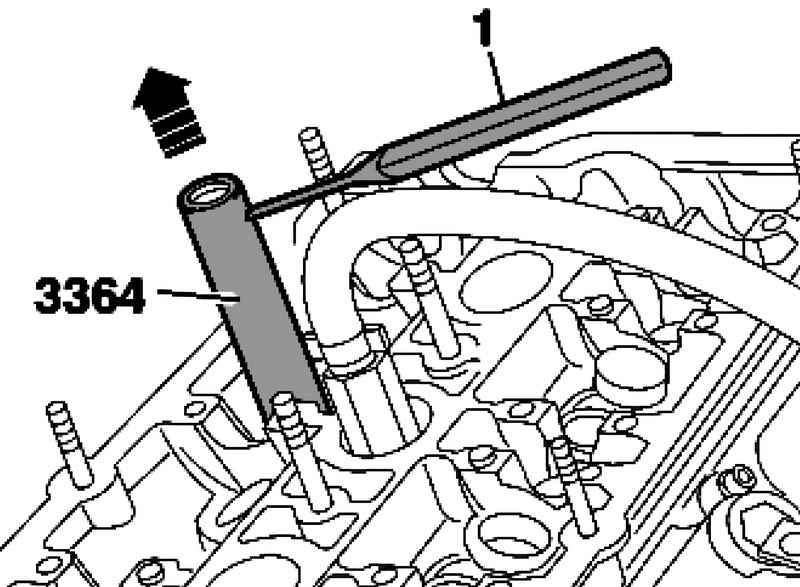

Установка семника 3364 на маслосъемный колпачок
Рис. 2.123. Установка семника 3364 на маслосъемный колпачок


Насадите нижнюю часть съемника 3364 на маслосъемный колпачок (рис. 2.123).
Вставьте оправку 1 в отверстие в нижней части съемника.
Подденьте монтажное приспособление рычагом и извлеките таким образом маслосъемный колпачок.

Установка маслосъемных колпачков

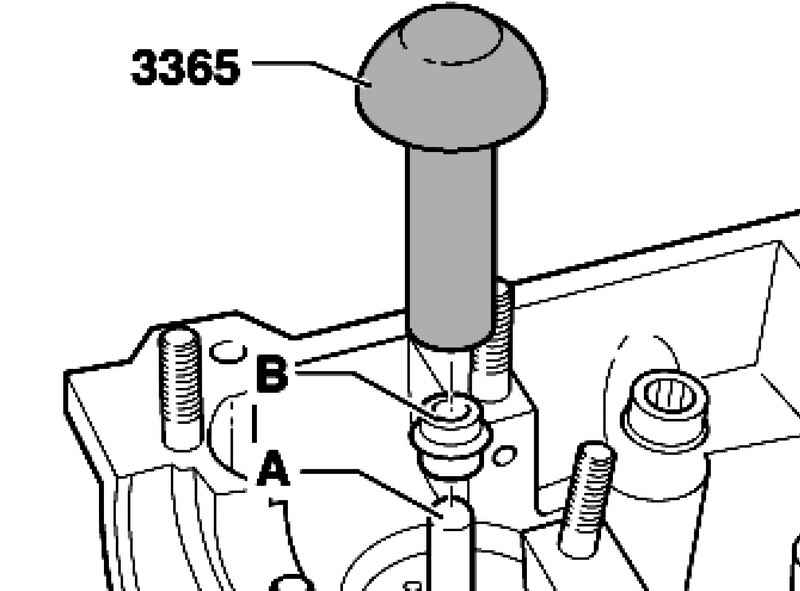

Установка маслосъемного колпачока
Рис. 2.124. Установка маслосъемного колпачока


Чтобы избежать повреждения новых маслосъемных колпачков В, нужно одеть на стержень клапана пластмассовую втулку А (рис. 2.124).
Смажьте рабочую кромку маслосъемного колпачка В моторным маслом, вставьте в приспособление для напрессовки и аккуратно вдавите в направляющую втулку.
Извлеките пластмассовую втулку А.
Вставьте пружину и тарелку пружины клапана.
Установите приспособление для монтажа, как показано на рисунке 2.119.

ПРИМЕЧАНИЕ
После извлечения сухарей клапана из монтажного патрона сначала их необходимо вставить в монтажное приспособление.

Надавите монтажный патрон сверху на монтажное приспособление и, установив, зафиксируйте сухари клапана.
Надавите монтажный патрон с помощью нажимной вилки вниз и покрутите болт с накаткой монтажного патрон вперед-назад, при этом вытяните его вверх.
Разгрузите нажимную вилку при вытянутом болте с накатанной головкой.
Снимите приспособление для монтажа и демонтажа чеки клапана.
Дальнейшая установка и сборка выполняется в обратной снятию последовательности.
