2.6.20. Снятие головки блока цилиндров

ПРИМЕЧАНИЕ
Двигатель должен быть теплым на ощупь.

Порядок выполнения работ
При дальнейших операциях провод массы должен быть отключен от АКБ. Поэтому сначала необходимо проверить, установлена ли в автомобиле магнитола с кодировкой.
После установки необходимо снова установите все крепежные элементы кабелей, снимаемые или срезаемые при демонтаже.
Проведите замену моторного масла, если масло загрязнено.
Отключите провод массы АКБ при выключенном зажигании.
Снимите, если имеется, кожух двигателя.
Затем слейте охлаждающее средство.

Держатель выпускной системы
Рис. 2.88. Держатель выпускной системы


Открутите держатель выпускной системы (рис. 2.88).

ПРИМЕЧАНИЕ
На автомобилях с буквенными обозначениями двигателей BLX и BVX кронштейн выпускной системы снимается вместе с кабельным коробом лямбда-зондов за катализатором.


Крепление приемной трубы
Рис. 2.90. Крепление приемной трубы


Отверните гайки крепления приемной трубы выпускной системы к выпускному коллектору и отсоедините приемную трубу от выпускного коллектора (рис. 2.90).

ПРИМЕЧАНИЕ
Разъемные элементы в приемной трубе нельзя изгибать более чем на 10°. Существует опасность повреждения

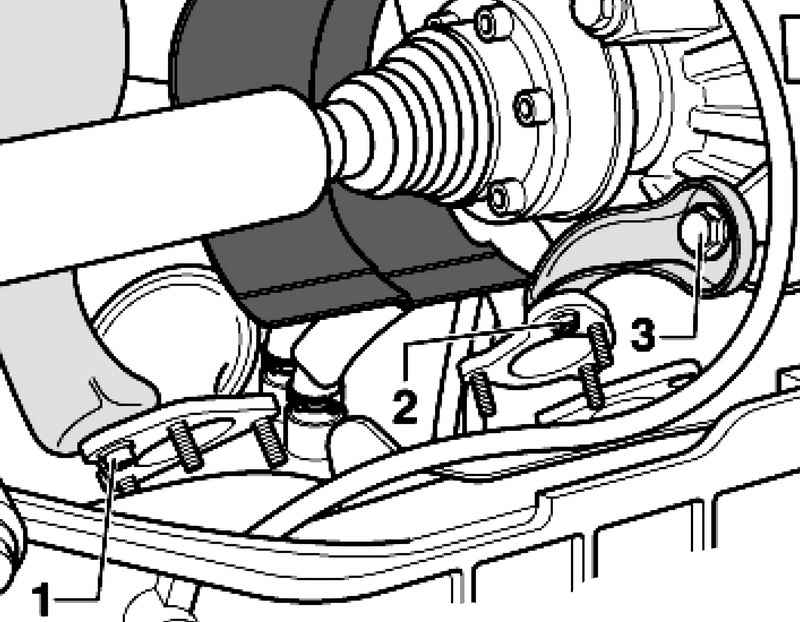

Болты крепления левой стойки выпускного коллектора
Рис. 2.163. Болты крепления левой стойки выпускного коллектора


Отверните болты 1–3 и снимите левую стойку выпускного коллектора (рис. 2.163).

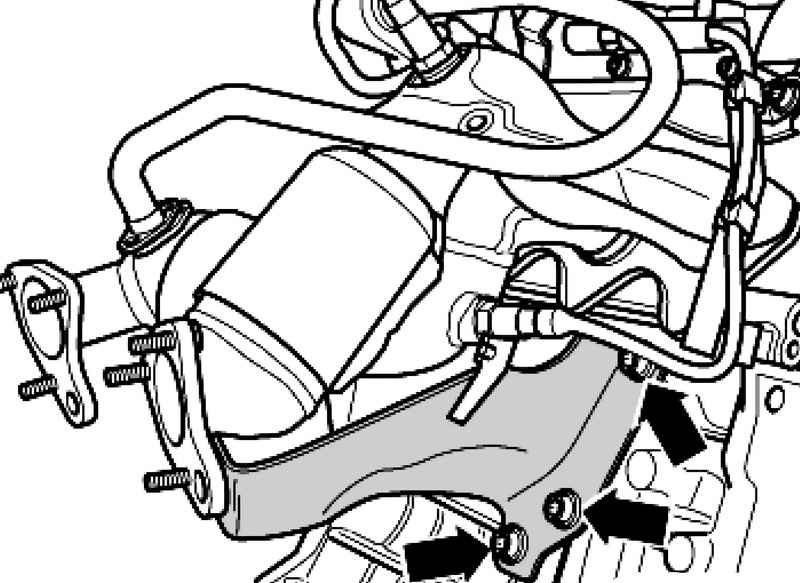

Болты крепления правой стойки выпускного коллектора
Рис. 2.164. Болты крепления правой стойки выпускного коллектора


Снимите правую стойку выпускного коллектора (рис. 2.164).

Корпус воздушного фильтра с воздушным шлангом
Рис. 2.83. Корпус воздушного фильтра с воздушным шлангом


Отсоедините шланг 1 и соединительный штекер от датчика температуры всасываемого воздуха 2 на корпусе воздушного фильтра 9 рис. 2.83).
Выверните болты 3 и снимите корпус воздушного фильтра со всасывающим шлангом 4.

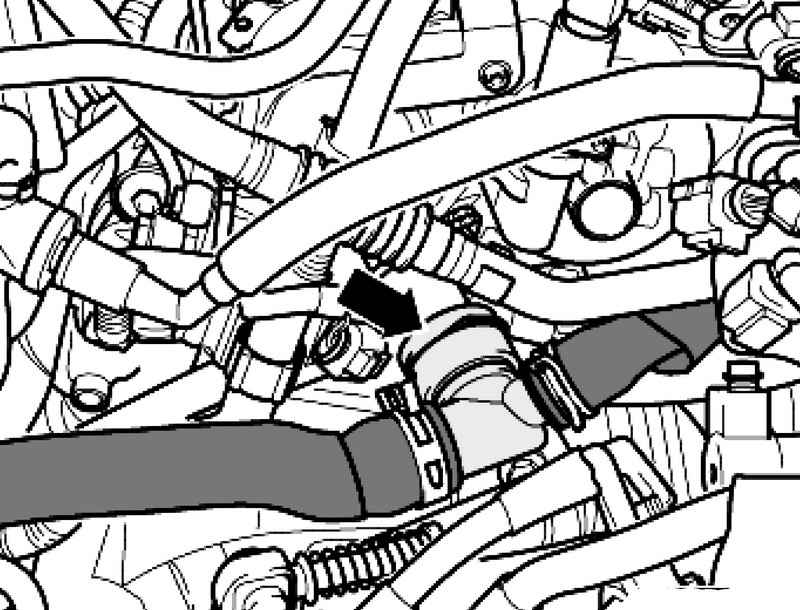

Крепление водяного шланга
Рис. 2.165. Крепление водяного шланга


Отсоедините водяной шланг от ГБЦ (рис. 2.165).
Демонтируйте всасывающую трубу.
Снимите/отключите все остальные имеющиеся электрические провода от ГБЦ.

Автомобили с буквенными обозначениями двигателей BLR, BLX, BVX и BVY
Снимите соединительный патрубок рециркуляции ОГ между впускным коллектором и клапаном рециркуляции ОГ.
Отсоедините водяные шланги от клапана рециркуляции ОГ.

Продолжение монтажных операций для всех автомобилей
Снимите поликлиновой ремень.
Удалите стопорный штифт из натяжителя поликлинового ремня.
Снимите зубчатый ремень.
Снимите крышку головки блока цилиндров.

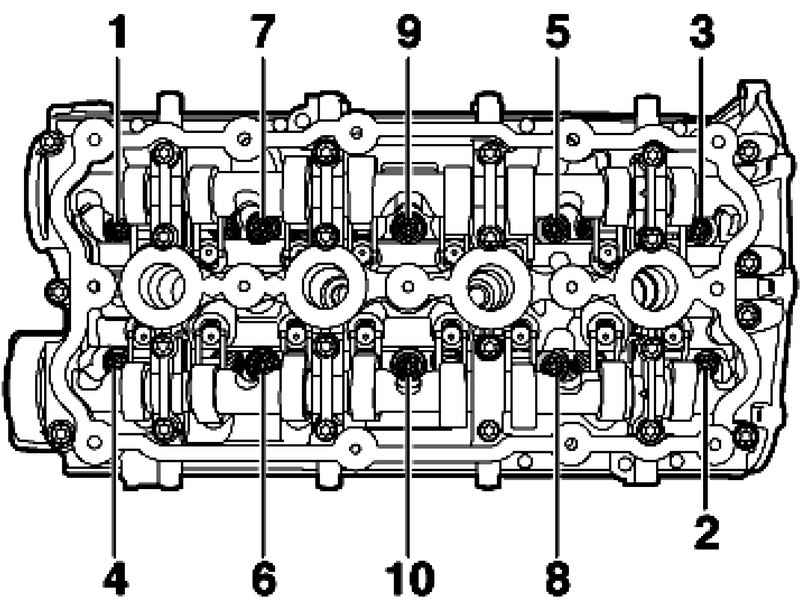

Порядок ослабления болтов головки блока цилиндров
Рис. 2.166. Порядок ослабления болтов головки блока цилиндров


Ослабьте болты на головке блока цилиндров в указанной последовательности и выверните их полностью (рис. 2.166).
Снимите головку блока цилиндров.

ПРИМЕЧАНИЕ
Проверьте, разъединены ли все шланги и магистрали между двигателем, коробкой передач и кузовом.
