2.6.4. Привод клапанов

ПРИМЕЧАНИЕ
Головки блока цилиндров с трещинами между седлами клапанов или между кольцом седла клапана и резьбой гнезда свечи зажигания могут использоваться в дальнейшем без снижения срока службы, если речь идет о небольших трещинах максимальной ширины 0,3 мм, или если это касается только 4 первых витков резьбы гнезда свечи зажигания.
Головку блока цилиндров и раму распредвалов по отдельности не заменяйте.
После установки распредвалов двигатель нельзя заводить в течение примерно 30 мин. Гидрокомпенсаторы должны быть осаждены (иначе клапаны будут соприкасаться с поршнями).
После работ над клапанным механизмом прокрутите двигатель от руки не менее двух оборотов, чтобы убедиться, что ни один клапан не соприкасается с поршнем.
Прокладки и уплотнительные кольца необходимо заменить.

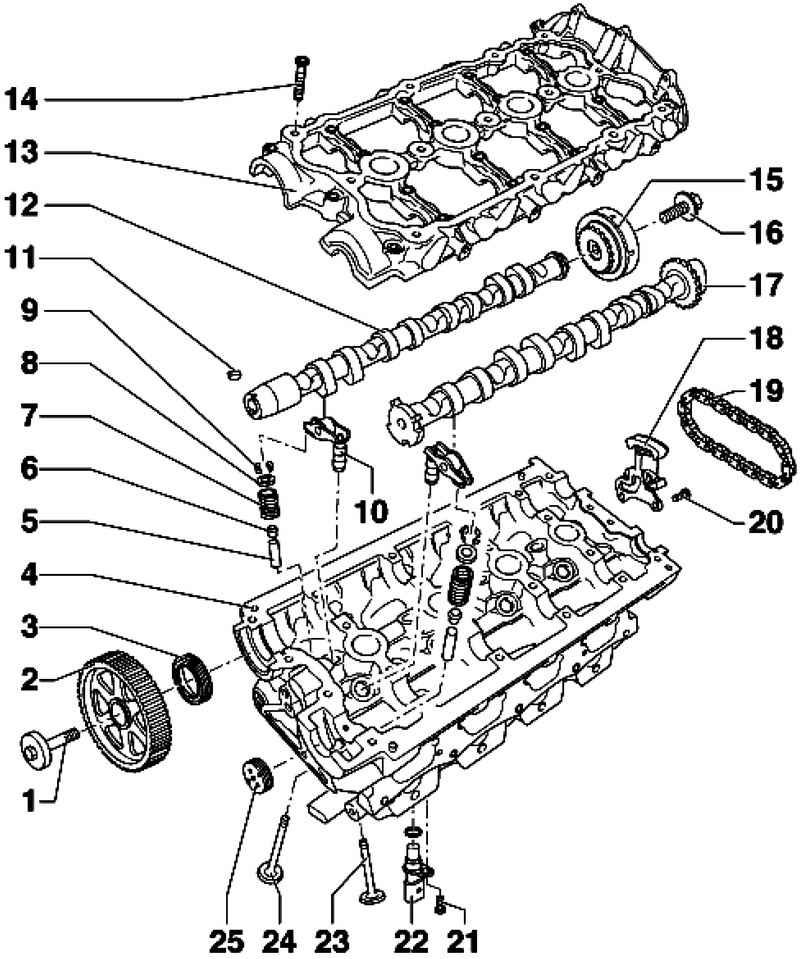

Клапанный механизм
Рис. 2.109. Клапанный механизм: 1 – болт 50 Н·м + довернуть на 180° (1/ 2 обор.); 2 – звездочка распредвала; 3 – сальник; 4 – головка блока цилиндров; 5 – направляющая втулка клапана; 6 – маслосъемный колпачок; 7 – пружина клапана; 8 – тарелка пружины клапана, верхняя; 9 – конический сухарь; 10 – гидрокомпенсатор; 11 – призматическая шпонка; 12 – выпускной распредвал; 13 – рама распредвалов; 14 – болт 8 Н·м + довернуть на 1/4 (90°); 15 – фазовращатель; 16 – болт 20 Н·м + довернуть на 1/8 (45°); 17 – впускной распредвал; 18 – натяжитель цепи; 19 – цепь привода; 20 – болт 10 Н·м; 21 – болт 10 Н·м; 22 – датчик Холла; 23 – выпускной клапан; 24 – впускной клапан; 25 – заглушка


Детали клапанного механизма показаны на рисунке 2.109.

Размеры клапанов

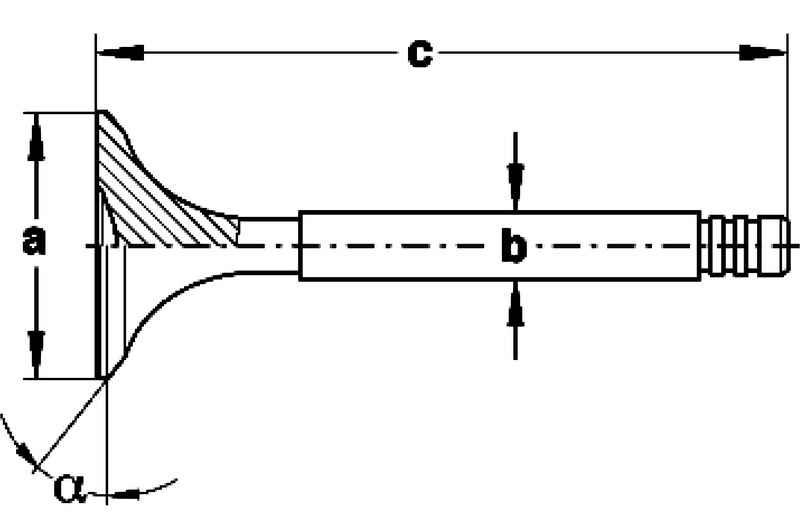

Размеры клапана
Рис. 2.110. Размеры клапана


Размеры клапанов приведены в таблице ниже и на рис. 2.110.
Обрабатывать впускные и выпускные клапаны запрещено. Допускается только притирка.

Размеры клапанов

Проверка направляющих втулок клапанов
Вставьте новый клапан в направляющую втулку. Конец стержня клапана должен перекрываться направляющей втулкой. Из-за различного диаметра стержня используйте впускной клапан только в направляющей втулке впускного клапана и выпускной клапан в направляющей втулке выпускного клапана.

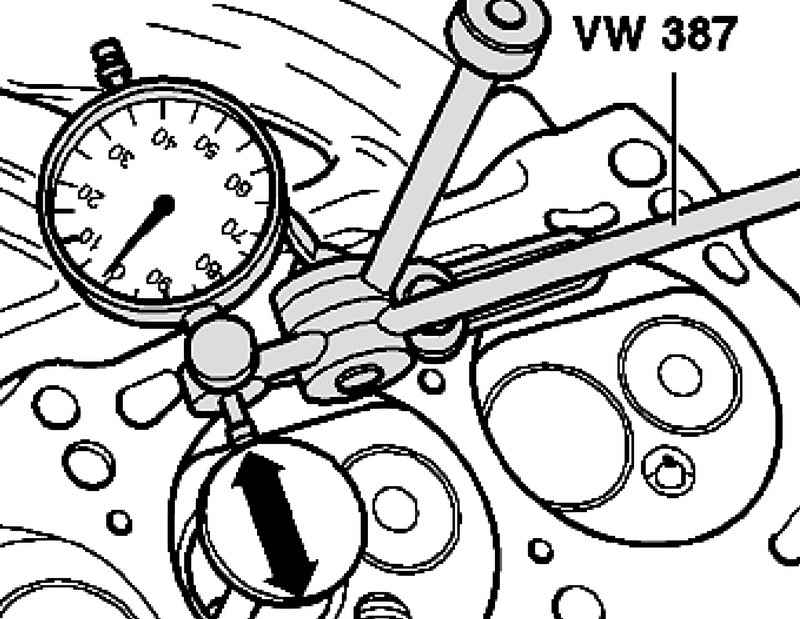

Определение люфта направляющих втулок клапанов
Рис. 2.111. Определение люфта направляющих втулок клапанов


Определите люфт при покачивании клапана (рис. 2.111). Предельный допуск 0,8 мм.

Если люфт при покачивании превышен
Заменить головку блока цилиндров.
