14.1.2. Регулировка стояночного тормоза

Регулировка стояночного тормоза в автомобилях с барабанными тормозами проводится гайками на конце рычага включения стояночного тормоза в салоне автомобиля. Стояночный тормоз следует регулировать только после замены его тросов. Регулировку необходимо проводить в следующем порядке:

- отпустить рычаг стояночного тормоза;

Рис. 310. Установка рычага и тросов стояночного тормоза: 1 — рычаг стояночного тормоза; 2 — ручка рычага; 3 — декоративная накладка рычага; 4 — шестигранные гайки; 5 — уравнитель; 6 — регулировочная гайка; 7 — тросы стояночного тормоза; 8 — контргайка

- сместить вперед над рычагом стояночного тормоза декоративную верхнюю накладку 3 (см.рис. 310) и опустить ее вниз. При этом откроется доступ к обоим тросам стояночного тормоза;

- нажать один раз до упора на педаль тормоза;

- затянуть рычаг стояночного тормоза на четыре щелчка (зубца);

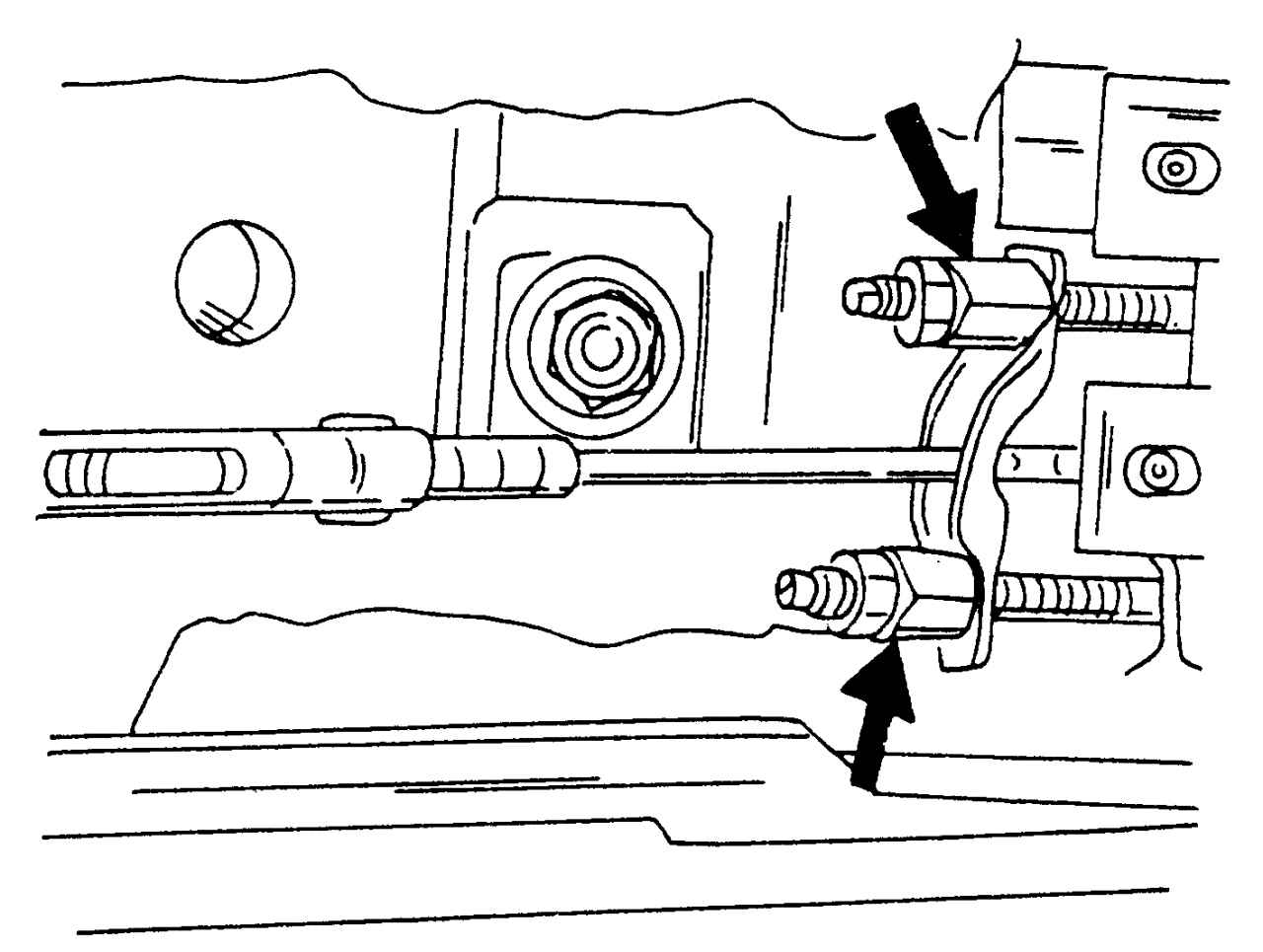

Рис. 287. Гайки для регулировки тросов стояночного тормоза

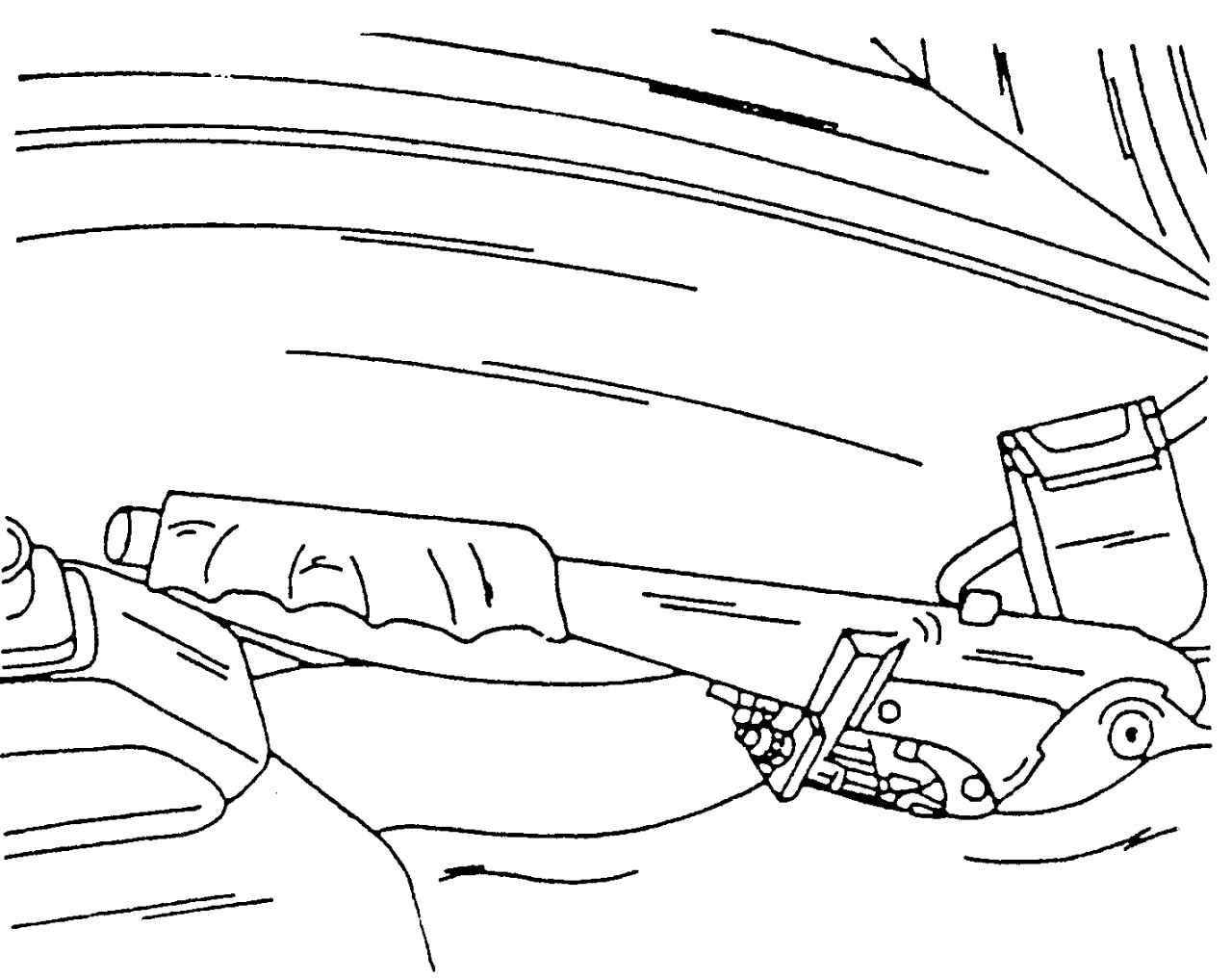

Рис. 288. Расположение регулировочных гаек стояночного тормоза

- равномерно затягивать регулировочные гайки, указанные на рис. 287, до тех пор, пока станет возможным проворачивать рукой оба задних колеса (приподнятые над землей). Регулировочная гайка находится на нижней стороне рычага стояночного тормоза (рис. 288);

- отпустить рычаг стояночного тормоза и проверить свободное вращение колес.
