8.2.1. Полная разборка коробки передач

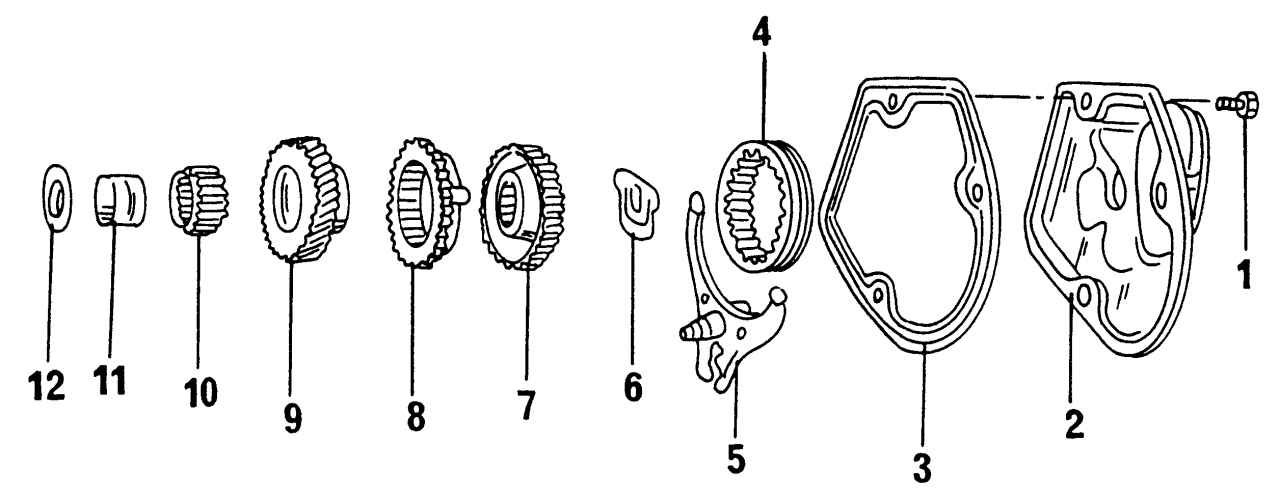

Рис. 160. Детали пятой передачи, располагающиеся под крышкой коробки передач: 1 — болт, 8 Н·м; 2 — крышка коробки передач; 3 — прокладка; 4 — скользящая муфта, пятая передача; 5 — вилка переключения, пятая передача; 6 — фиксатор (или упорное кольцо); 7 — ступица синхронизатора; 8 — кольцо синхронизатора; 9 –шестерня, пятая передача; 10 — игольчатый подшипник; 11 — опорная втулка; 12 — регулировочная шайба

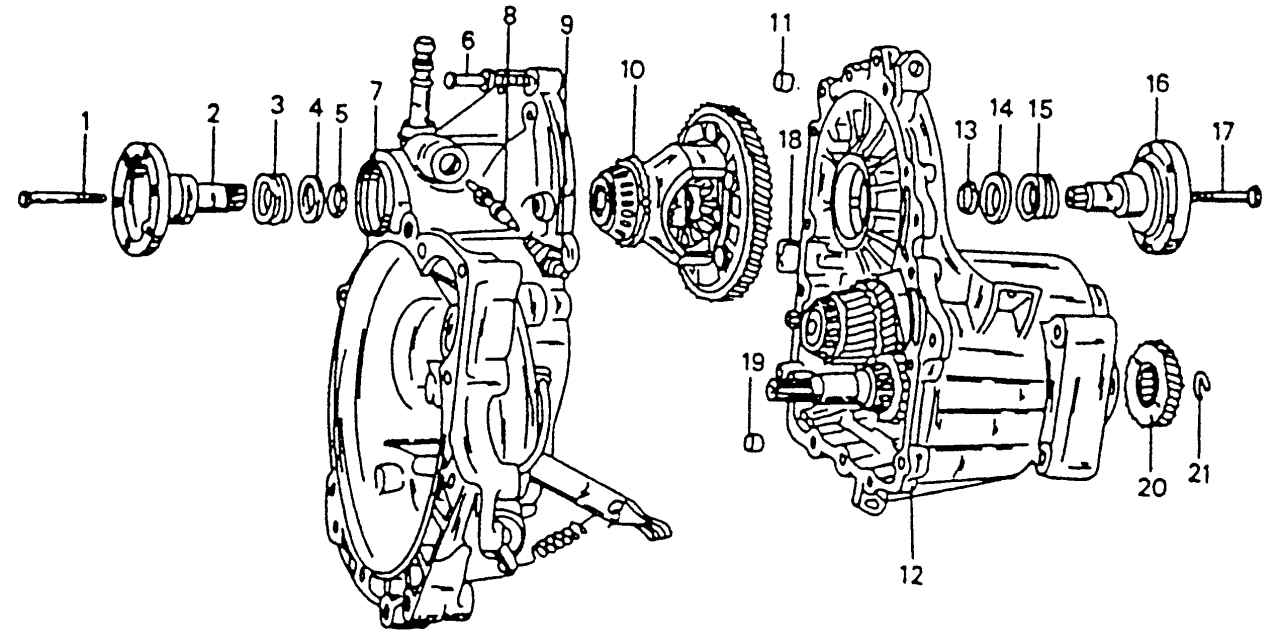

Рис. 161. Детали картера коробки передач и картера сцепления: 1 — болт, 25 Н·м; 2 — приводной фланец, правый; 3 — пружина; 4 — регулировочная шайба; 5 — коническое кольцо; 7 — болт, 25 Н·м; 6 — картер сцепления; 8 — шестерня привода спидометра; 9 — направляющая втулка; 10 — дифференциал; 11 — магнит; 12 — установочный штифт; 13 — коническое кольцо; 14 — регулировочная шайба; 15 — пружина; 16 — приводной фланец; 17 — болт, 25 Н·м; 18 — упорное кольцо; 19 — шестерня, пятая передача; 20 — картер коробки передач; 21 — установочный штифт

На рис. 160 и 161 показаны детали картера коробки передач. Нижеследующие указания относятся к данным рисункам.

Для разборки коробки передач следует выполнить следующее:

- слить трансмиссионное масло. Вставить установленную на переходнике головку в одно из отверстий на приводном фланце и опереться отверткой о болт, как показано на рис. 162. Отвернуть болт. Оба фланца отворачиваются одинаково;

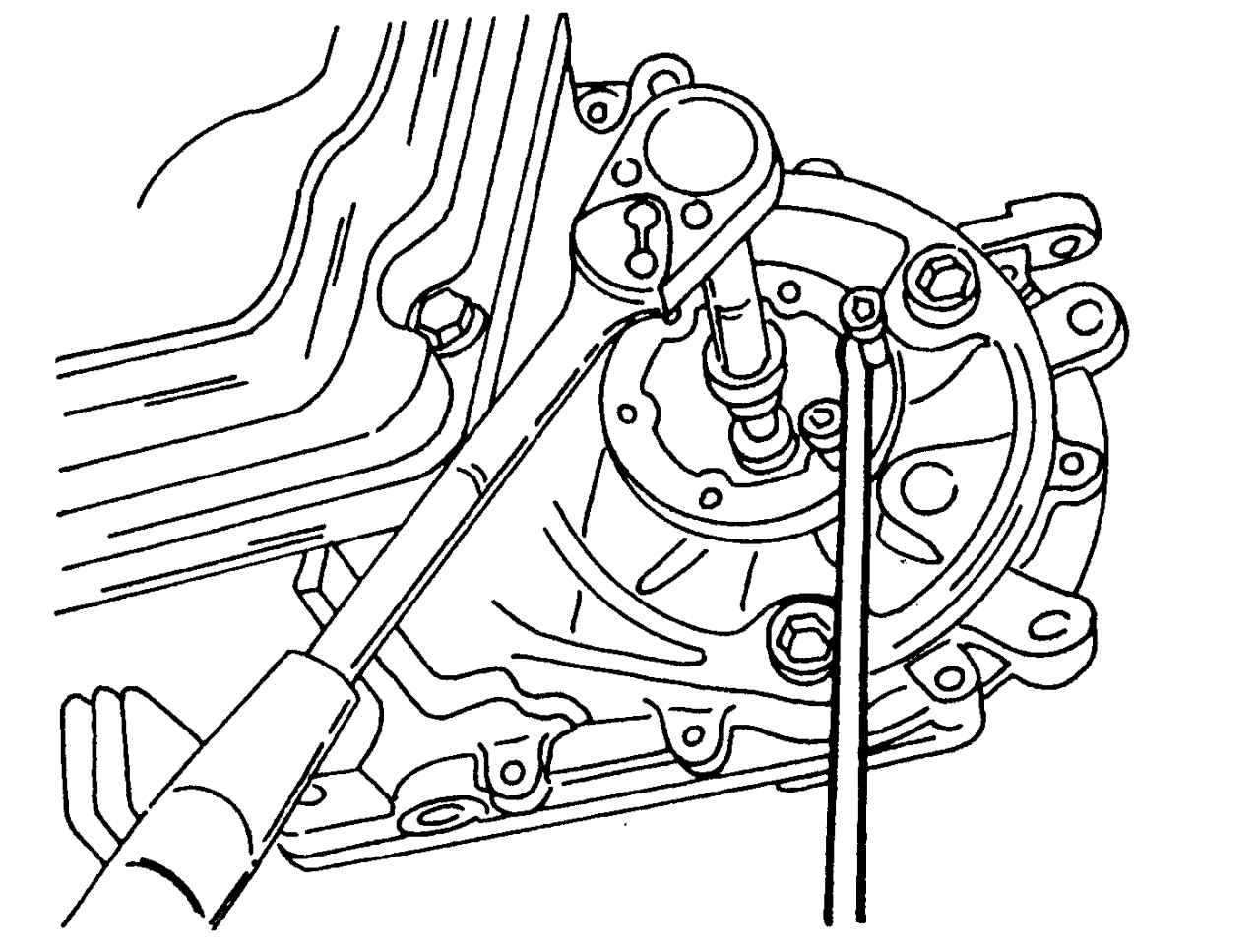

Рис. 162. Фиксация фланца коробки передач при отвинчивании болтов

- снять приводные фланцы с картера коробки, для чего расположить под фланцем две лопатки, используемые для демонтажа шин. Обратите внимание на то, что левый и правый фланцы отличаются друг от друга по длине и имеют разную маркировку. Фланец в картере коробки передач (левая сторона) — более короткий;

- снять на обеих сторонах пружину 15 (см. рис. 161), регулировочную шайбу 14 и коническое кольцо 13. Бурт конического кольца обращен в сторону регулировочной шайбы;

- используя рис. 160, отвернуть три болта 1 задней крышки 2 и снять прокладку 3;

- палец переключения передач закрепить на валу управления и включить пятую передачу. Для этого отвести внутрь тягу вилки переключения коробки передач и развернуть ее влево;

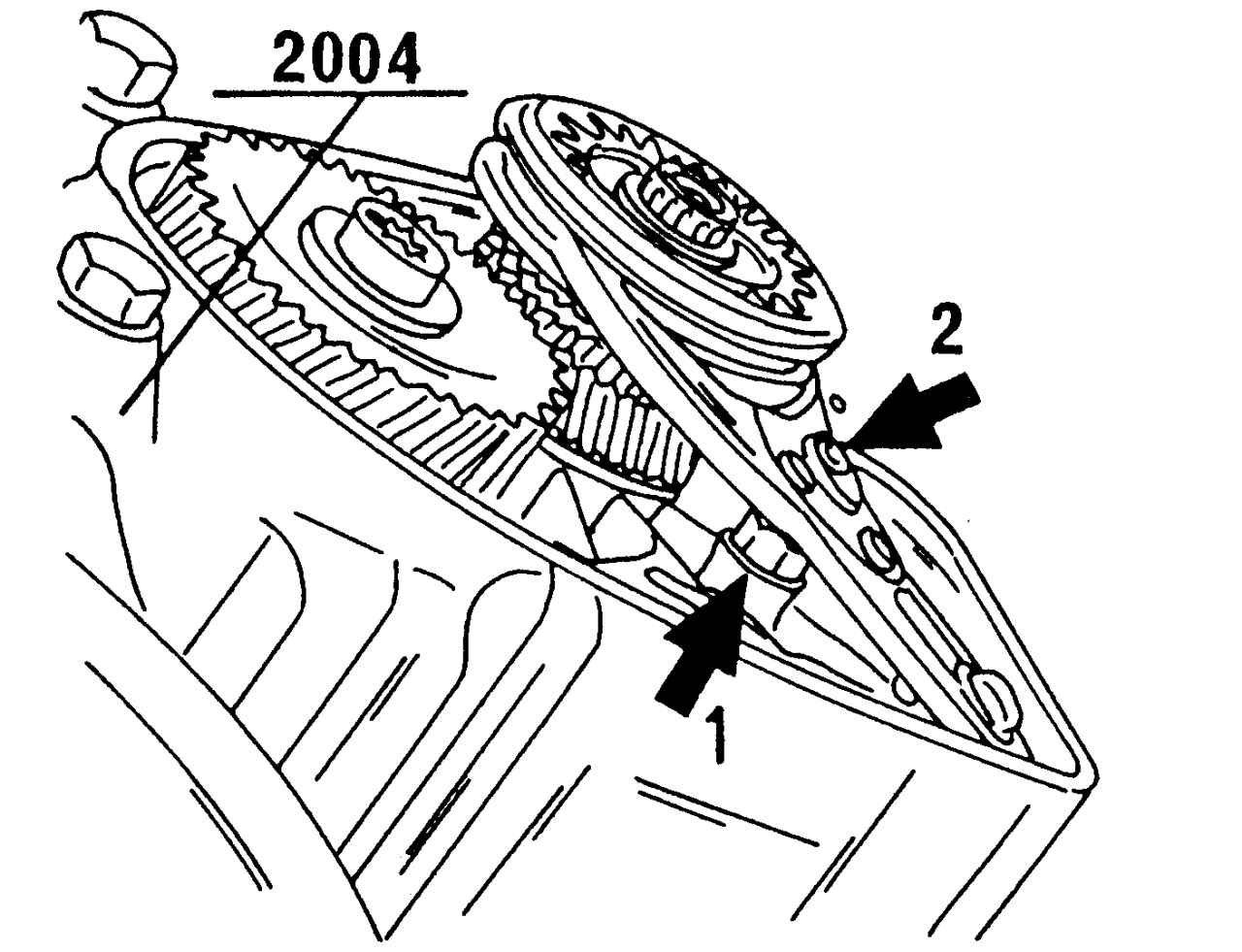

Рис. 163. Снятие вилки переключения передач: 1 — гайка; 2 — болт вилки

- согласно рис. 163 ослабить контргайку 1 под переключающей вилкой и отвернуть болт 2 с шаровой головкой. Снять вилку 5 (см. рис. 160) включения пятой передачи вместе со скользящей муфтой 4;

- снова установить скользящую муфту на ступицу синхронизатора;

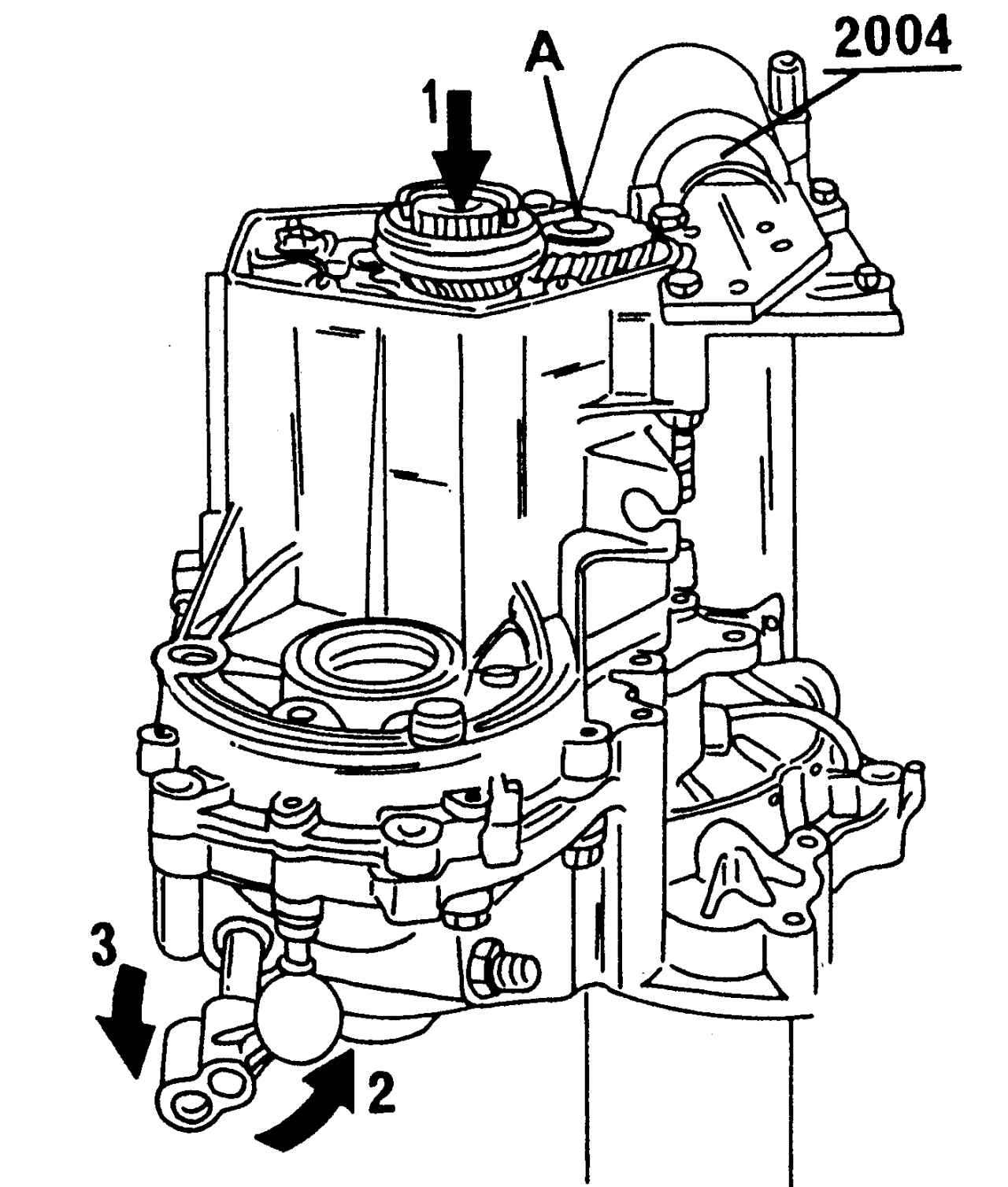

Рис. 164. Снятие деталей шестерни пятой передачи (заблокировать передачи в соответствии со стрелками 1, 2 и 3)

- отвернуть болт А (рис. 164) для шестерни пятой передачи. Для этого включить пятую передачу (стрелка 1), а также вторую передачу. Для включения второй передачи повторять движения по стрелкам 2 и 3;

- снова снять ступицу переключения для пятой передачи и выключить вторую передачу;

- снять фиксатор 6 (см. рис. 160). Здесь может быть установлено упорное кольцо. При сборке фиксатор можно заменить пружинным стопорным кольцом соответствующего размера. Фиксатор либо пружинное стопорное кольцо находятся в месте, указанном на рис. 165;

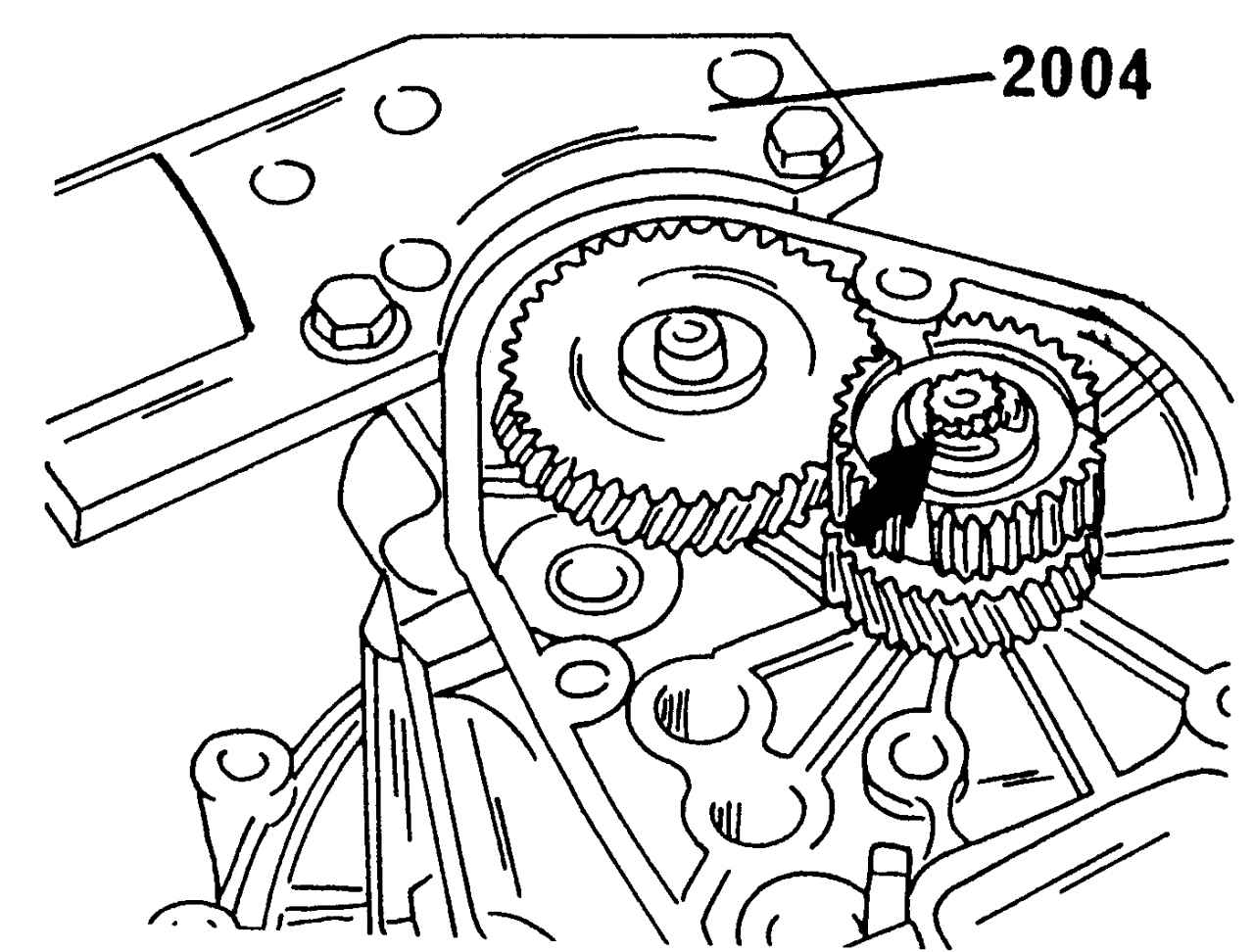

Рис. 165. Фиксация ступицы синхронизатора на валу с помощью упорного кольца (стрелка)

- установить съемник под шестерню 9 пятой передачи и снять ступицу 7 синхронизатора с шестерней;

- снять игольчатый подшипник 10;

- установить отвертку под регулировочную шайбу 12 для шестерни пятой передачи и снять с вала шайбу вместе с опорной втулкой 11 игольчатого подшипника;

- снять пружинное стопорное кольцо 21 (см. рис. 161) и снять шестерню 20 пятой передачи с вала. Шестерню отжимать либо с помощью двух отверток, установленных на двух противоположных друг другу сторонах, либо соответствующим съемником. Обратить внимание: скос шестерни должен быть обращен в сторону конического роликового подшипника;

- сжать с помощью щипцов указанное на рис. 166 пружинное кольцо и вынуть его

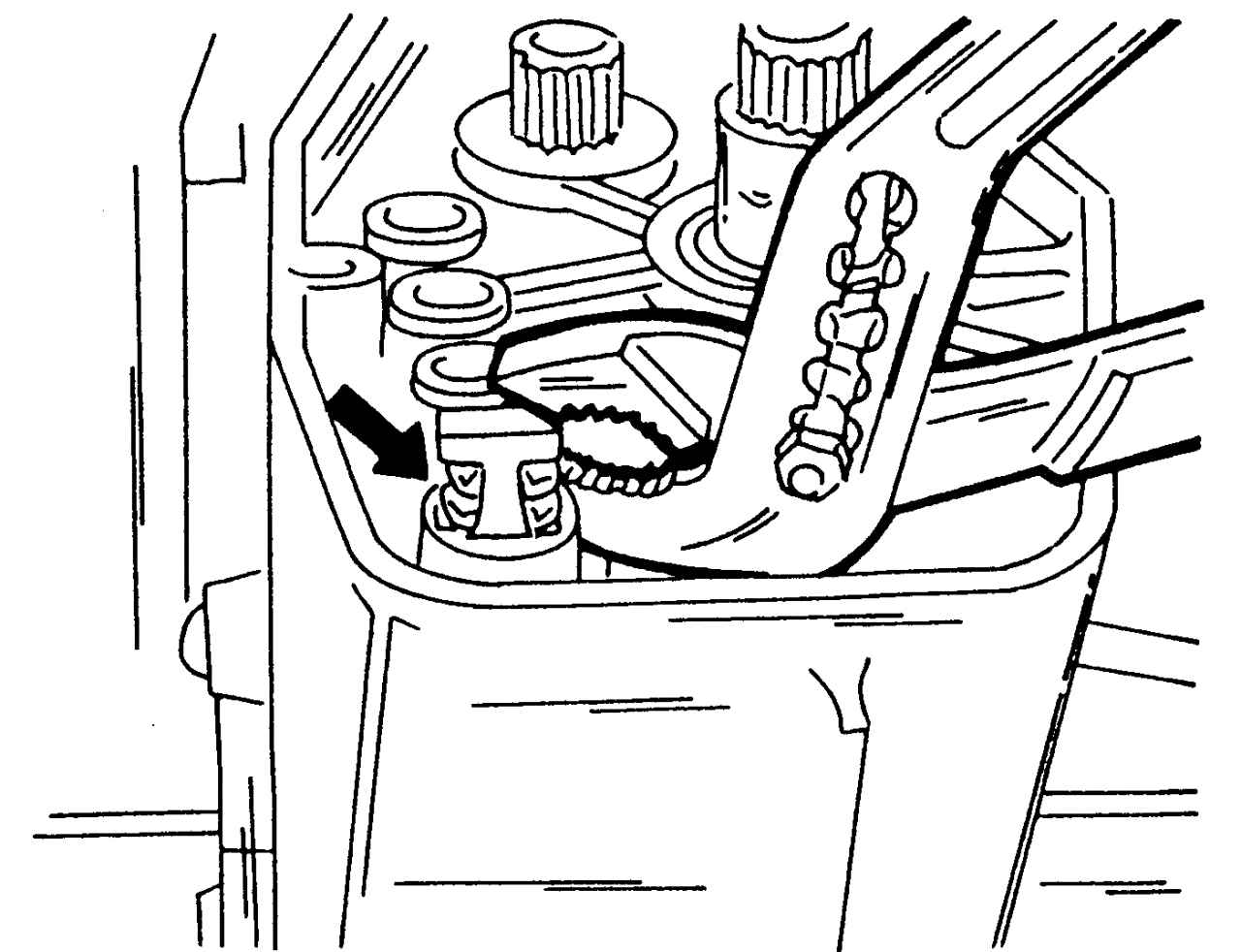

Рис. 166. Снятие пружинного кольца

;

- отвернуть болты картера сцепления от картера коробки передач;

- снять картер сцепления. В уплотняющую поверхность вставлены два установочных штифта и, возможно, потребуется нанести несколько ударов резиновым молотком, чтобы разделить картер на две части. Другой вариант: выбить установочные штифты бородком через картер;

- вынуть дифференциал;

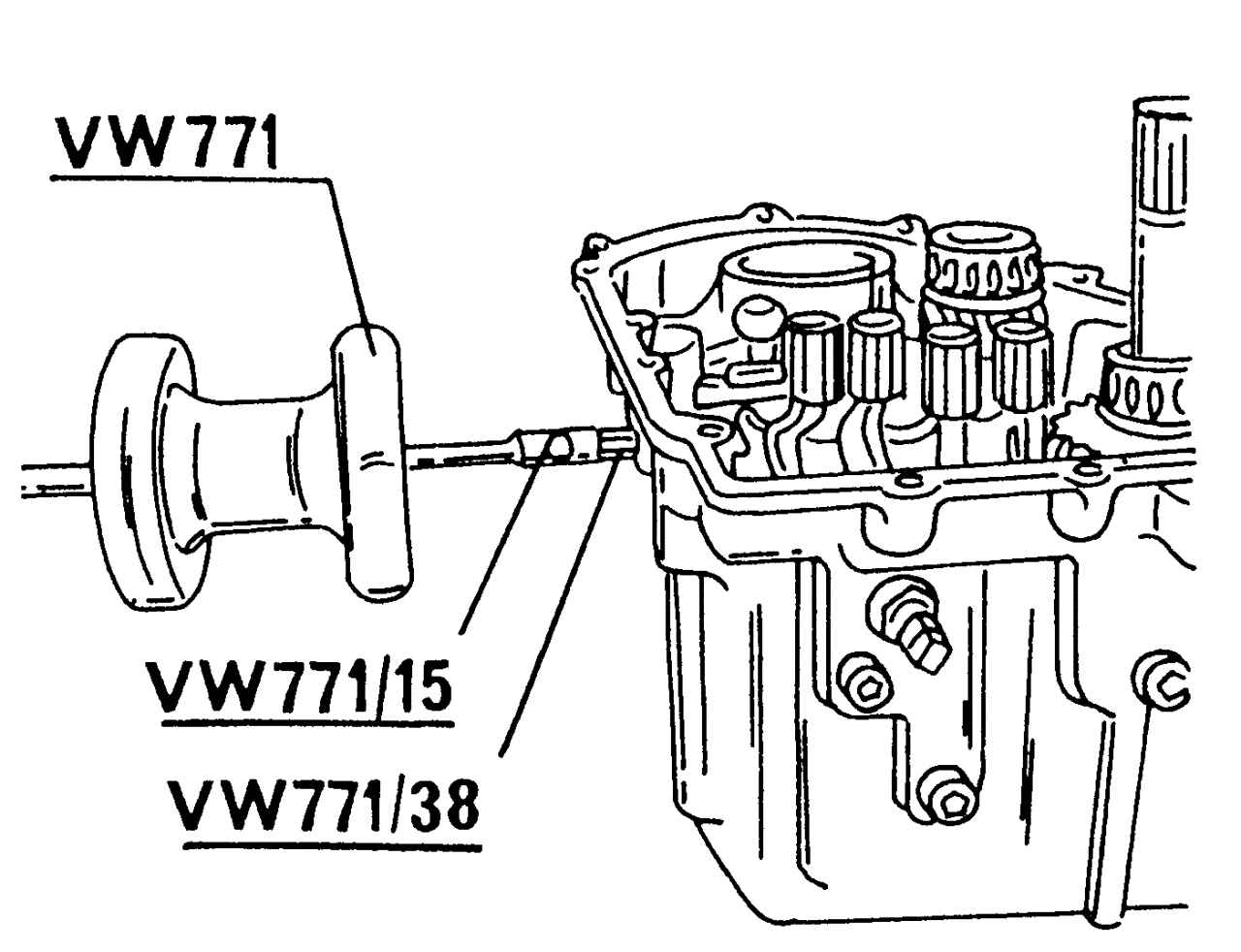

Рис. 167. Снятие уплотняющей пробки сбоку коробки передач

- вынуть уплотнительные пробки из боковой стороны коробки передач. Они вынимаются с помощью киянки. На рис. 167 показано, как устанавливается инструмент. Вместо инструмента 771/38 можно ввернуть болт М7х35 мм. Для этого необходимо спилить головку болта и выполнить скос в резьбе, чтобы привернуть проставку 771/15;

- снять вал механизма переключения передач. Если потребуется, использовать бородок в соответствии с рис. 168;

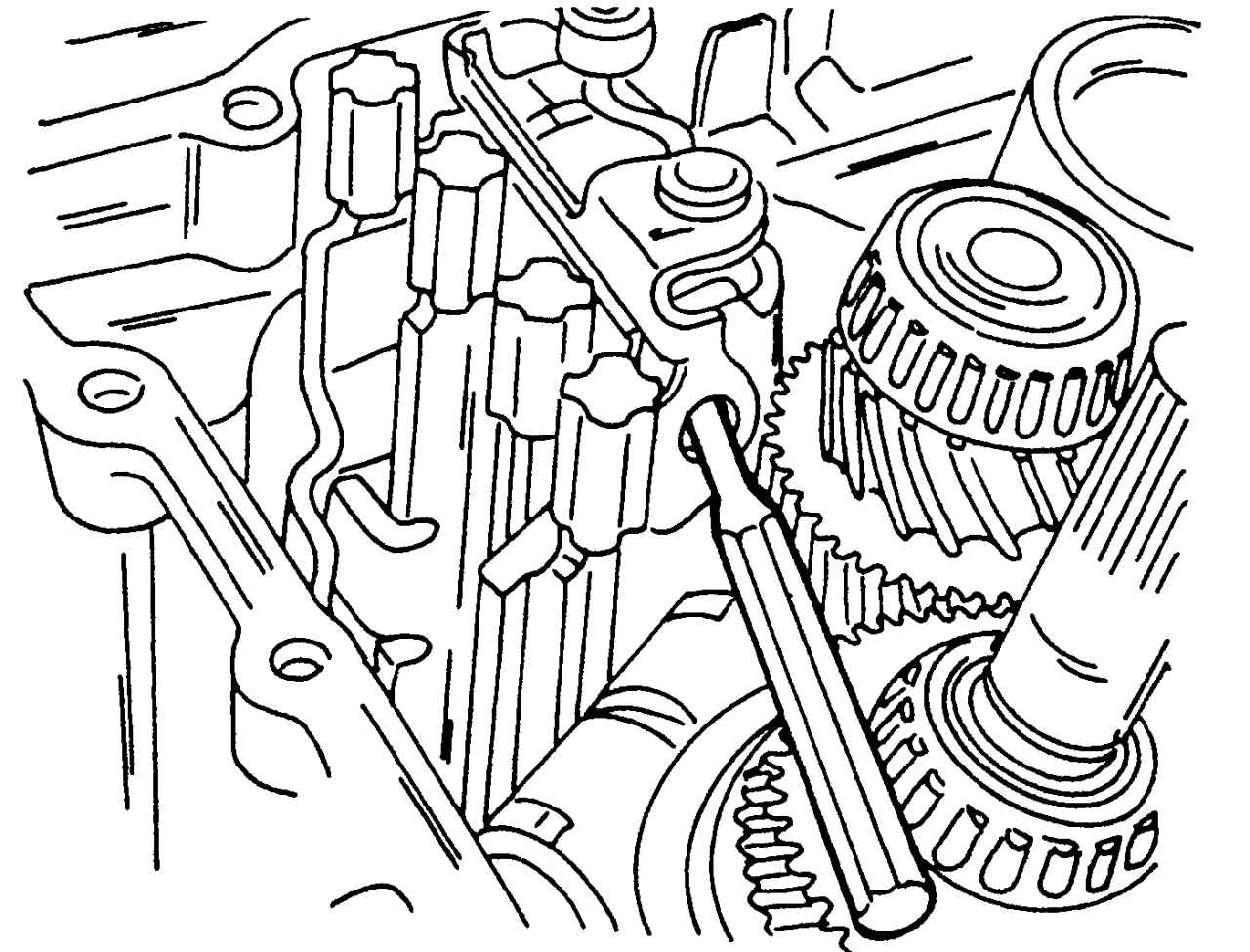

Рис. 168. Выбивание бородком вала механизма переключения передач

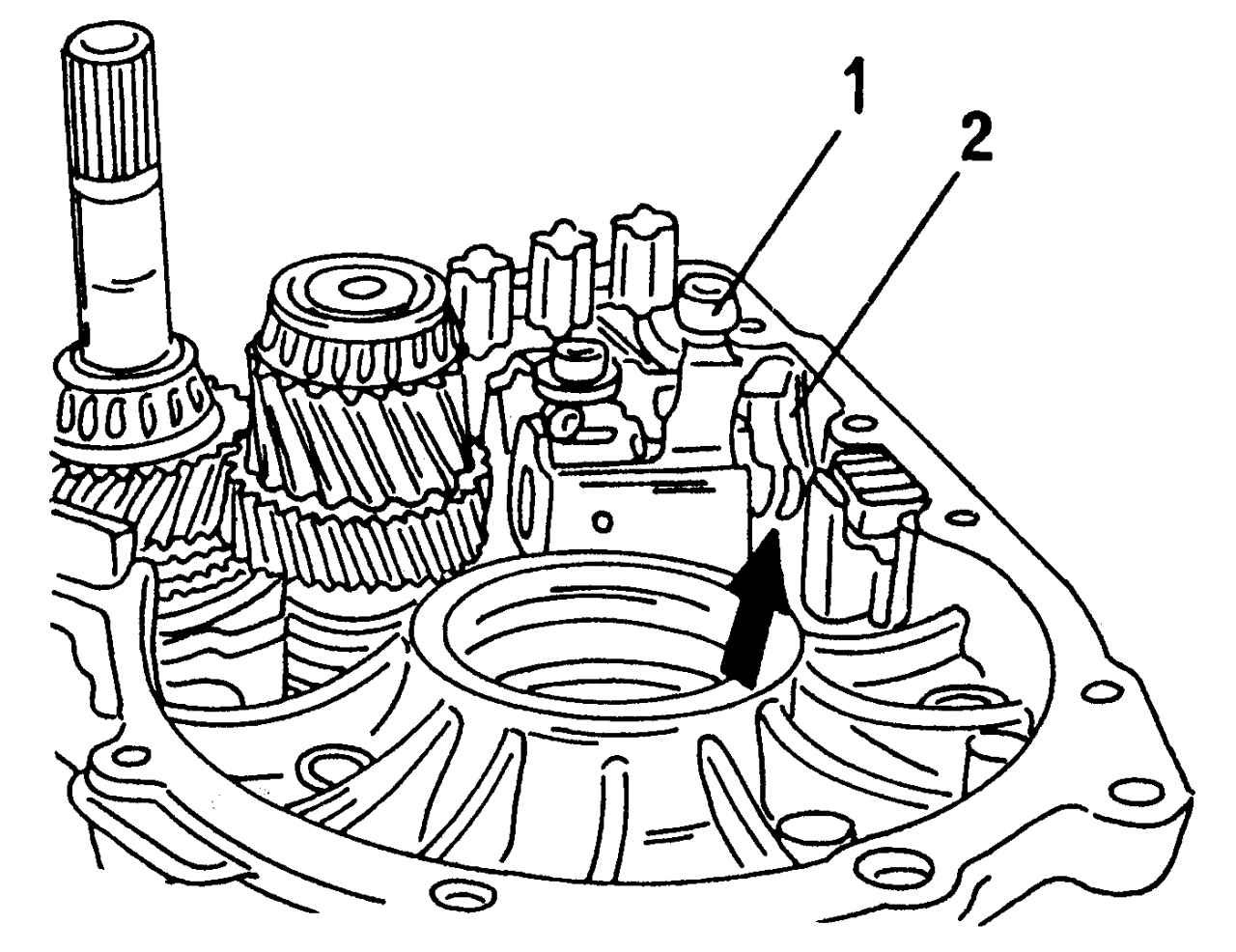

Рис. 169. Снятие пальца переключения передач: 1 — палец; 2 — консоль

- вынуть пружину (указанное стрелкой место на рис. 169), находящуюся между пальцем 1 переключения передач и переключающей консолью 2 (рис. 169), и снять палец переключения передач. Под ним находится болт, удерживающий переключающую консоль и втулку;

- отсоединить выключатель фонарей заднего хода. Рядом находятся три болта крепления передачи заднего хода. Отвернуть эти болты;

- снять тяги вилок включения пятой передачи и заднего хода, а также рычаг включения заднего хода, используя рис. 170;

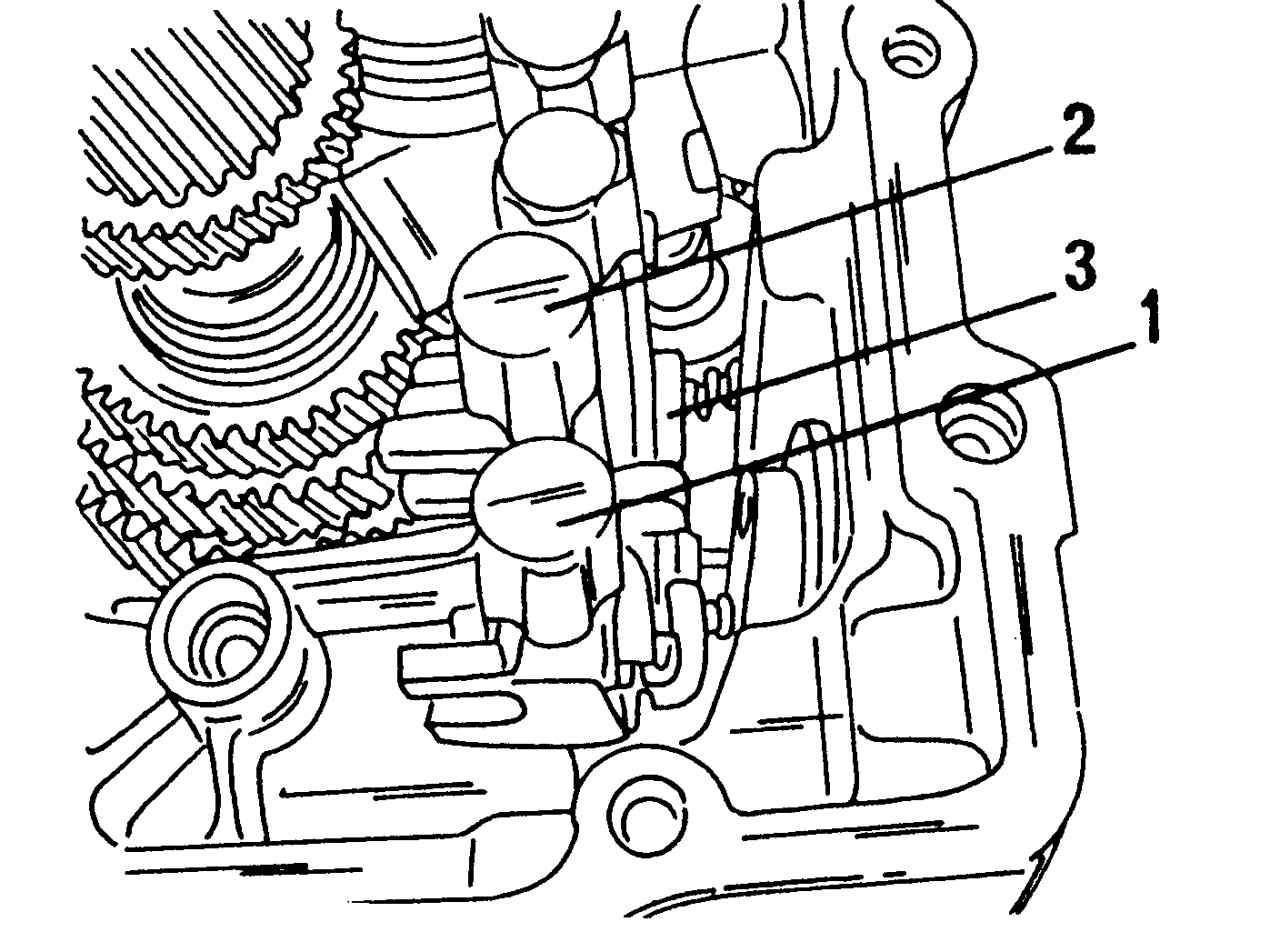

Рис. 170. Снятие тяг вилок переключения передач: 1 — тяга вилки включения пятой передачи; 2 — тяга вилки включения заднего хода; 3 — рычаг включения заднего хода

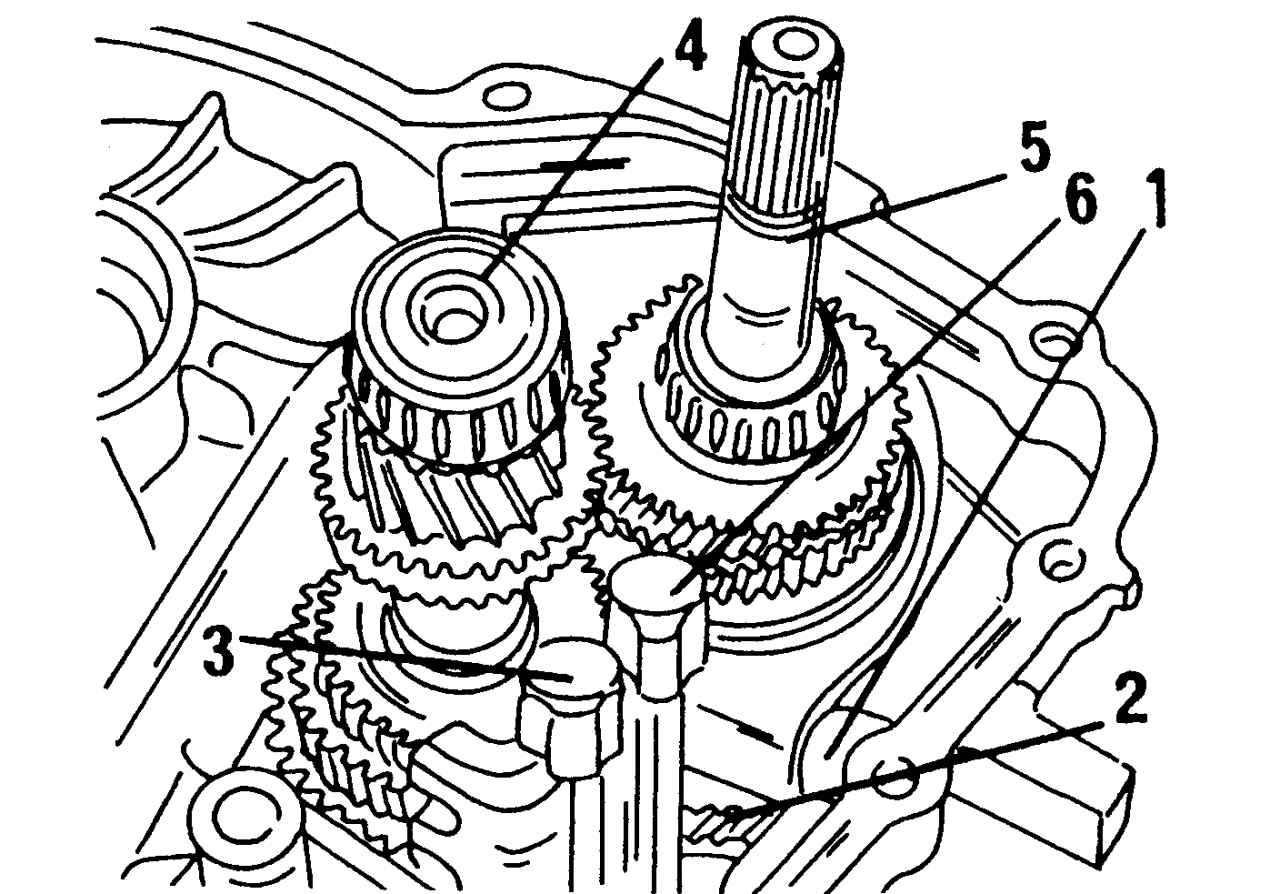

Рис. 171. Снятие валов коробки передач: 1 — вал передачи заднего хода; 2 — шестерня заднего хода; 3 — тяга вилки переключения первой/второй передачи; 4 — ведомый вал; 5 — первичный вал; 6 — тяга вилки переключения третьей/четвертой передачи

- при выполнении следующей операции использовать рис. 171. Сначала выбить вал 1 передачи заднего хода. Затем вынуть из картера коробки передач первичный вал 5, ведомый вал 4, тягу 3 вилок переключения первой/второй передач, тягу 6 вилок переключения третьей/четвертой передачи, шестерню 2 включения заднего хода и вал 1.
