2.2.14. Установка распредвалов

ПРИМЕЧАНИЕ При установке распредвалов кулачки для первого цилиндра должны смотреть вверх.

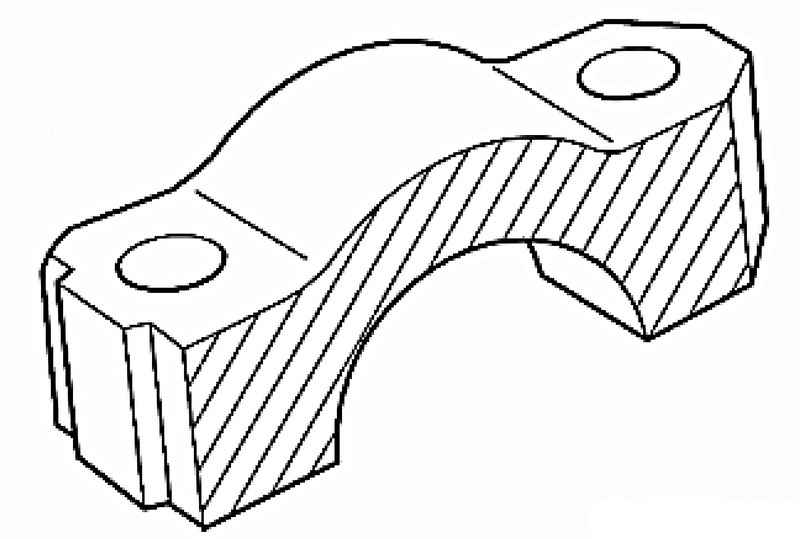

Рис. 2.75. Прилегающая поверхность крышки подшипника

Перед установкой смажьте прилегающие поверхности крышек подшипников 7 и 8 небольшим количеством консистентной смазки G 052 723 A2 (рис. 2.75).

Вставьте опорные элементы в головку блока цилиндров и установите соответствующие роликовые рычаги на концы стержней клапанов и свои опоры.

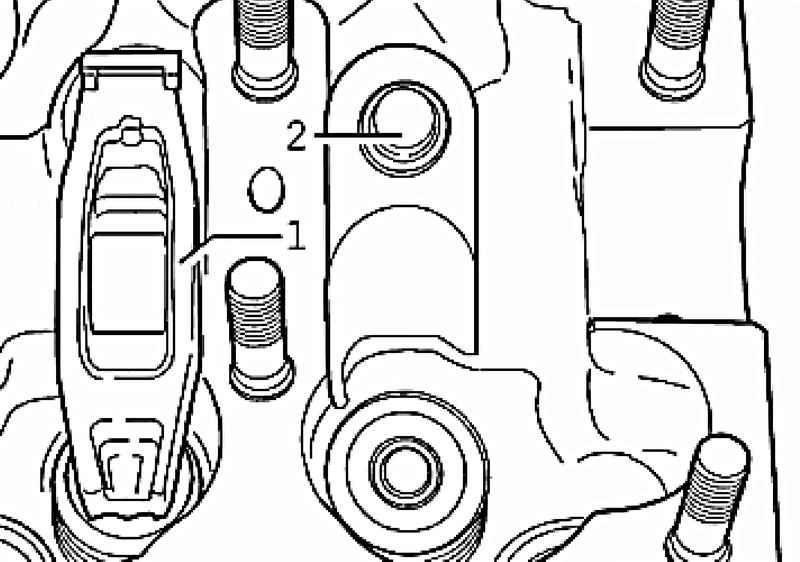

Рис. 2.76. Установка роликового рычага

Убедитесь, что все роликовые рычаги 1 правильно приложены к концам стержней клапанов и заклипсованы в соответствующий опорный элемент 2 (рис. 2.76).

Смажьте рабочую поверхность распредвалов моторным маслом.

Аккуратно вложите соответствующий распредвал в подшипники распредвала головки блока цилиндров. При этом проконтролируйте маркировку распредвалов.

ПРИМЕЧАНИЕ Соблюдайте монтажное положение крышек подшипников.

Мыски крышек подшипников A впускного и выпускного распредвалов указывают наружу.

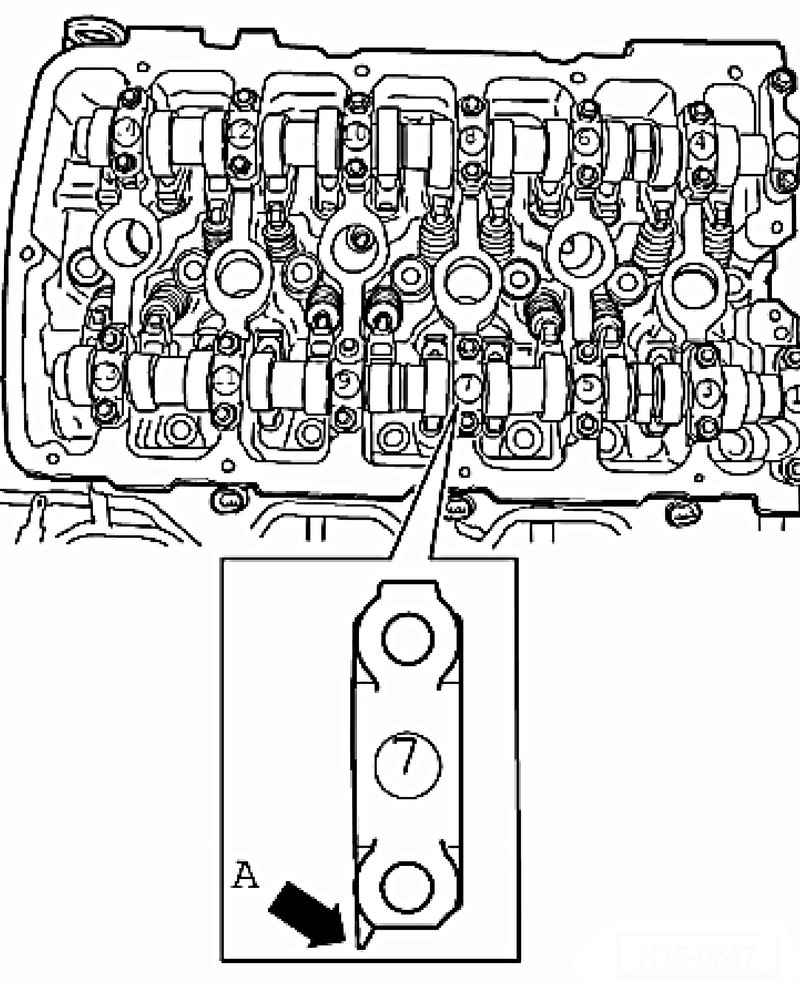

Рис. 2.77. Мыски крышек подшипников

Маркировка крышек подшипников видна со стороны впускного распредвала (рис. 2.77).

Прикрутите крышки подшипников 5 и 9, чередуя крест-накрест, и затяните с моментом затяжки 5 Н·м + доверните на 1/8 оборота. (45°).

Установите крышки подшипников 1 и 13 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Установите крышку подшипника 7 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Установите крышки подшипников 3 и 11 и также затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Прикрутите крышки подшипников 6 и 10, чередуя крест-накрест, и затяните с моментом затяжки 5 Н·м + доверните на 1/8 оборота. (45°).

Установите крышки подшипников 2 и 14 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Установите крышку подшипника 8 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Установите крышки подшипников 4 и 12 и также затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Приведите распредвалы в ГБЦ в положение ВМТ цил. 1.

Линейка для распредвалов T10068 A должна входить в обе канавки.

Перед установкой проверьте сетчатый фильтр крышки распределительного механизма на наличие загрязнений.

Перед установкой крышки распределительного механизма слегка смажьте моторным маслом прилегающие поверхности сальников распредвалов в крышке распределительного механизма.

Слегка смажьте прилегающие поверхности манжетных уплотнений на распредвалах и медленно наденьте крышку распределительного механизма на манжетные уплотнения распредвалов.

Установите крышку распределительного механизма (рис. 2.77) и затяните болты моментом 8 Н·м.

Очистите 3-миллиметровые отверстия в прокладке головки блока цилиндров от остатков старого герметика.

ПРИМЕЧАНИЕ При установленной головке блока цилиндров отверстия в прокладке ГБЦ видны только наполовину.

Заполните 3 мм отверстия в прокладке ГБЦ герметиком AMV 174 004 01, и в этих точках нанесите герметика чуть больше.

ПРИМЕЧАНИЕ Герметик AMV 174 004 01 быстро затвердевает.

Смажьте уплотнительное кольцо масляного канала моторным маслом и вставьте его в боковую крышку вместе с сальником.

Смажьте посадочную поверхность на боковой крышке герметиком AMV 176 501 и сразу же установите ее.

Сначала вставьте все крепежные болты и слегка подтяните их.

Затем затяните болты М8 на 23 Н·м, затем болты М6 с моментом 8 Н·м.

Установите натяжитель цепи привода ГРМ и затяните болты крепления с моментом затяжки 40 Н·м.

Установите крышку головки блока цилиндров и впускной коллектор.

Проверьте сетчатый фильтр в крышке распределительного механизма на наличие загрязнений.

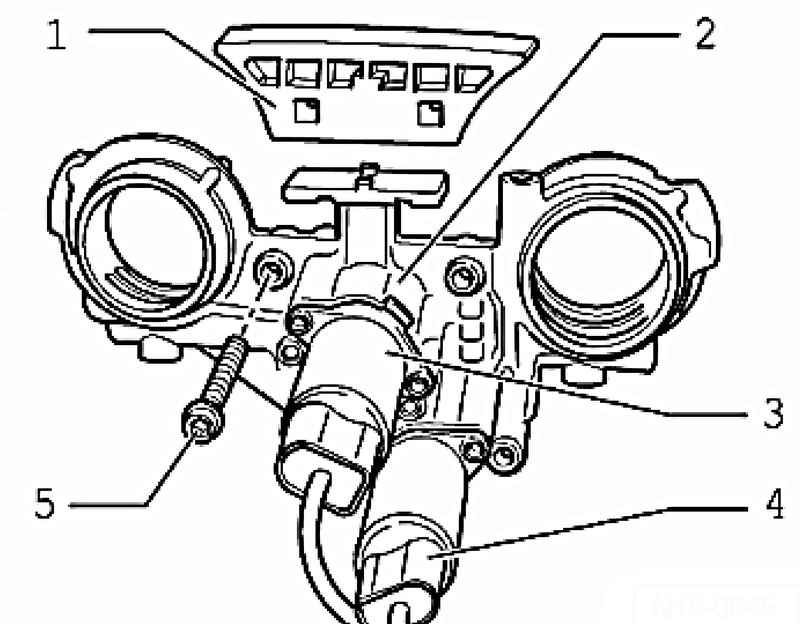

Рис. 2.78. Крышка распределительного механизма: 1 – планка успокоителя: заклипсована на крышке распределительного механизма; 2 – крышка распределительного механизма; 3 – клапан 1 системы изменения фаз газораспределения; 4 – клапан 1 системы изменения фаз газораспределения выпускных клапанов; 5 – болт

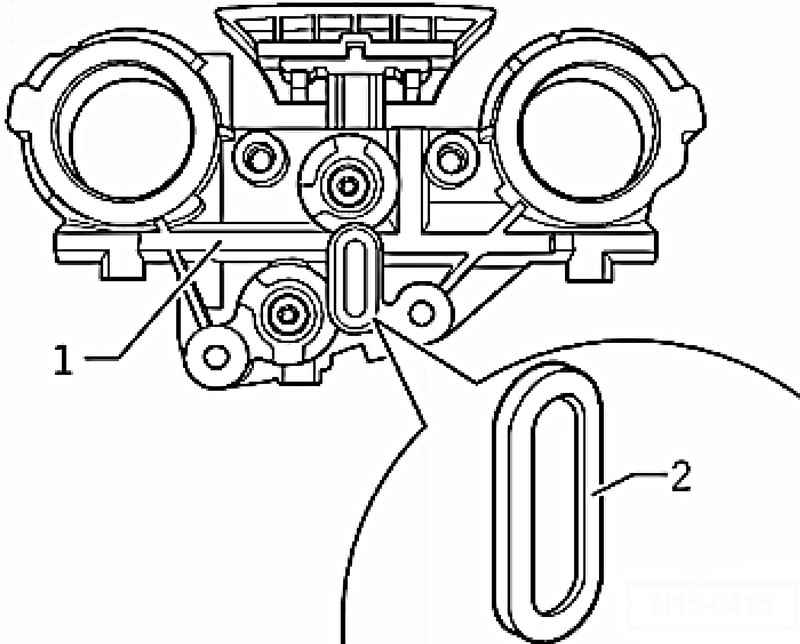

Рис. 2.79. Сетчатый фильтр

Расклипсуйте сетчатый фильтр 2 с обратной стороны крышки распределительного механизма 1 и удалите возможные загрязнения (рис. 2.79).
