14.1. Спецификации
|
Отдельные характеристики приведены
также в тексте Главы и в случае обязательности их выполнения выделены
жирным шрифтом.
|
|
Общие параметры
|
|
Лампы накаливания
|
12 В
|
|
Назначение
|
Цоколь, Тип Мощность, Вт
|
|
Дальний свет
|
H7/D2R 55/35
|
|
Ближний свет
|
H7/D2R 55/35
|
|
Противотуманные фары
|
НВ4 55
|
|
Передние указатели поворотов
|
PY 21
|
|
Стояночный свет
|
W 5
|
|
Боковые повторители указателей поворотов
|
WY 5
|
|
Задние указатели поворотов
|
PY 21
|
|
Стоп-сигналы
|
Р 21
|
|
Туманные фонари
|
Р 21
|
|
Фонари заднего хода
|
Р 21
|
|
Фонари освещения номерного знака
|
С 5
|
|
Габаритные огни
|
Р 4
|
|
Плафоны внутреннего освещения/ освещение багажника
|
С 10
|
|
Н7НВ4
|
Галогенная лампа (крепление зажимом)
|
|
D2R
|
Ксеноновая лампа высокого напряжения
|
|
Р
|
Байонетный цоколь
|
|
PY
|
Байонетный цоколь, оранжевый
|
|
W
|
Стеклянный цоколь
|
|
WY
|
Стеклянный цоколь, оранжевая
|
|
С
|
Софит
|
|
R
|
Байонетный цоколь
|

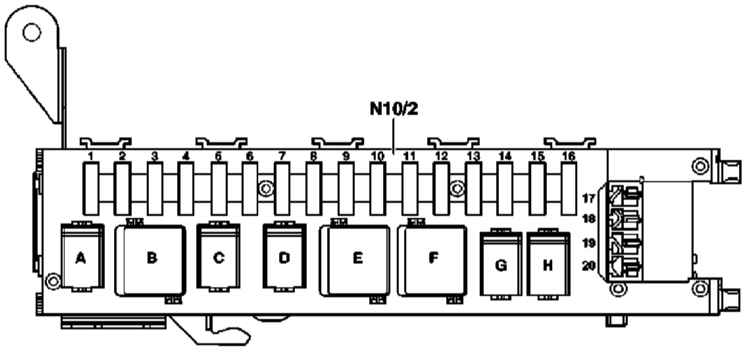

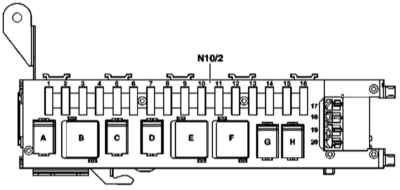

Коробка предохранителей в багажном отделении автомобиля
|
|
Предохр.
| Клемма
| Разъём
| Цвет и сечение провода, мм2
| Назначение
| Сила тока (А)
|
1
| 15R
|
|
| Регулировка левого сиденья:
| 30
|
|
| 1, вывод 5
| Чёрно-жёлтый 2.5
| Блок управления регулировкой/памяти положения водительского сиденья
(N32/1)
|
|
2
| 15R
|
|
| Регулировка правого сиденья:
| 30
|
|
| 1, вывод 6
| Чёрно-розовый 2.5
| Блок управления регулировкой/памяти положения переднего пассажирского
сиденья (N32/2)
|
|
|
|
|
| Полуэлектронная регулировка передних сидений:
|
|
|
| 1 вывод 6
| Чёрно-жёлтый 2.5
| Реле регулировки водительского (К5/1)/пассажирского (К5/2) сиденья
|
|
3
| 30
|
|
| Управление давлением накачки шин (ТРС):
| 07.май
|
|
| 7, вывод 1
| Красно-жёлтый 0.5
| Блок управления ТРС (N88)
|
|
|
|
|
| TV ECE и США:
|
|
|
| 9, вывод 1
| Красно-жёлтый 0.75
| TV-тюнер (Европа, США, Япония) (А2/42)
|
|
|
|
|
| TV Япония:
|
|
|
| 9, вывод 1
| Красно-жёлтый 0.75
| TV-тюнер (А2/10)
|
|
|
|
|
| Модели 203.7:
|
|
|
| 16, вывод 1
| Красно-зеленый 0.5
| Ресивер радио-дистанционного управления стационарным отопителем (STH)
(А6/1)
|
|
|
| 17, вывод 1
| Красно-зеленый 0.75
| Задний салонный светильник (Е15/3)
|
|
|
|
|
| Модели 203.0 и 203.2 с системой Parktronic и задним салонным светильником:
|
|
|
| 17, вывод 1
| Красно-зеленый 0.75
| Сигнальный дисплей PTS (задний салонный светильник) (А44/3)
|
|
4
| 15R
| 1, вывод 3
| Чёрно-зеленый 2.5
| Топливный насос (М3)
| 15
|
5
| 15R
| -
| -
| Резервное реле 2 (N10/2kС)
| 20
|
6
| 30
| 28, вывод 1
| -
| -
| 25
|
7
| 15R
| -
| -
| Резервное реле 1 (N10/2kD)
| 20
|
8
| 30
| 23, вывод 4
| Красно-жёлтый 0.75
| Модуль 1 усилителя антенны заднего стекла (А2/71)
| 07-5
|
|
|
|
| АТА с TS и IMS:
|
|
|
| 4, вывод 4
| Красно-синий 0.5
| Сирена сигнализации (Н3)
|
|
|
| 4, вывод 5
| Красно-белый 0.5
| Датчик наклона АТА (В33)
|
|
9
| 30
| 22, вывод 4
| Красно-синий 2.5
| Блок управления потолочной панели управления (N70)
| 25
|
10
| 15R
| 20, вывод 5
| Чёрный 2.5
| Обогреватель заднего стекла (R1)
| 40
|
11
| 15R
| 20, вывод 3
| -
| -
| 20
|
12
| 15R
|
|
| Модели 203.2:
|
|
|
| 20, вывод 2
| Чёрно-зеленый 1.5
| Внутреннее гнездо (Х58/1)
| 15
|
13
| 15R
| 19, вывод 1
| Чёрно-жёлтый 0.75
| Пневмонасос ортопедического сиденья (М40)
| 5
|
|
|
|
| Система голосового управления (VCS):
|
|
|
| 5, вывод 2
| Чёрно-жёлтый 0.5
| Блок голосового управления (А35/11)
|
|
|
|
|
| Сотовый телефон Motorola Star TAC, retrofit:
|
|
|
| 5, вывод 2
| Чёрно-жёлтый 0.5
| Интерфейс D2B для портативного мобильного телефона (А59/1)
|
|
|
|
|
| Модели 203.0 и 203.2 со светильниками для чтения:
|
|
|
| 12, вывод 5
| Чёрно-серый 0.5
| Задний светильник для чтения (Е15/3)
|
|
|
|
|
| Модели 203.0 и 203.2 со светильниками для чтения и системой Parktronic:
|
|
|
| 12, вывод 5
| Чёрно-серый 0.5
| Сигнальный дисплей PTS (задний салонный светильник) (А44/3)
|
|
|
| 12, вывод 5
| Чёрно-серый 0.5
| Блок управления PTS (N62)
|
|
14
| 15R
| 30, вывод 1
| Чёрно-жёлтый 1.5
| - Э/мотор очистителя заднего стекла (М6/4)
| 15
|
15
| -
| -
| -
| - Реле заливной горловины, ресивер полярности 1 (N10/2kG)
| 10
|
16
| 30
|
|
| Для VSC:
| 20
|
|
| 5 вывод 1
| Красно-фиолетовый 0.5
| Блок голосового управления (А35/11)
|
|
|
|
|
| Для CTEL Motorola Star TAC, retrofit:
|
|
|
| 5 вывод 1
| Красно-фиолетовый 0.75
| - Интерфейс D2B для мобильного телефона (А59/1)
|
|
17
| 30
| S17 (наружный предохранитель)
| Красно-зеленый 2.5
| Для фаркопа:
| 20
|
|
|
|
| - Разъём фаркопа (N28/1)
|
|
18
| 30
| S18 (наружный предохранитель)
| Красно-жёлтый 2.5
| Для фаркопа:
| 20
|
|
|
|
| - 13-контактный разъём фаркопа (Х58)
|
|
19
| 30
| S19 (наружный предохранитель)
| Красно-белый 1.5
| - Пневмонасос многоконтурного сиденья (М40)
| 20
|
20
| 30
| S20 (наружный предохранитель)
| Красно-синий 0.75
| Для затемнения заднего стекла:
| 7.5
|
|
|
|
| - затемнение заднего стекла (К74)
|
|
| Реле
|
| Местоположение
| Обозначение
|
| А
| Реле топливного насоса (N10/2kA)
|
| В
| Реле 2, клемма 15R (N10/2kВ)
|
| С
| Резервное реле 2 (N10/2kС)
|
| D
| Резервное реле 1 (N10/2kD)
|
| Е
| Реле обогревателя заднего стекла (N10/2kЕ)
|
| F
| Реле 1, клемма 15R (N10/2kF)
|
| G
| Реле заливной горловины, переключатель полярности 1 (N10/2kG)
|
| Н
| Реле заливной горловины, переключатель полярности 2 (N10/2kН)
|

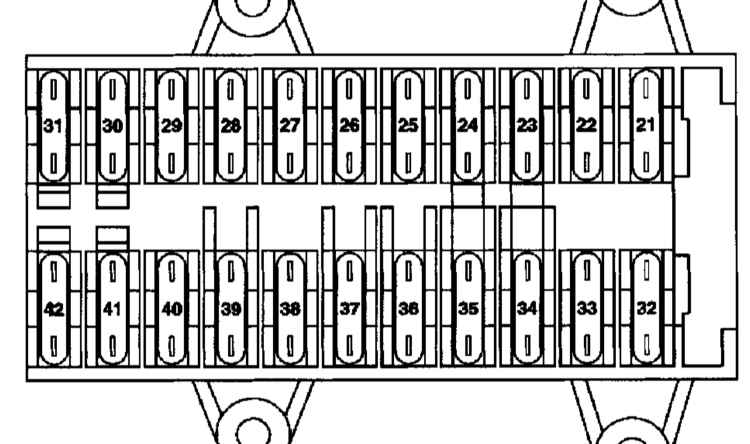

Коробка предохранителей в салоне
|
|
Предохр.
| Клемма
| Разъём
| Цвет и сечение провода, мм2
| Назначение
| Сила тока (А)
|
21
| 30
| Х35/1 (разъём левой передней двери)
| Красно-белый/2.5
| Блок управления левой передней двери (N69/1)
| 30
|
22
| 30
| Х35/2 (разъём правой передней двери)
| Красно-серый/2.5
| Блок управления правой передней двери (N69/2)
| 30
|
23
| 30
| -
| -
| Прикуриватель
| 15
|
24
| 30
| -
| -
| Запасной
| -
|
25
| 30
| 5, вывод 4
| Красно-зеленый/2.5
| Блок управления верхней контрольной панели (N72/1)
| 10
|
26
| 30
| 1, вывод 26
| Красно-фиолетовый/4.0
| Звуковой усилитель (А72/13)
| 30
|
27
| 30
| 2, вывод 1
| Красно-жёлтый/2.5
| Блок управления электроприводом регулировки водительского сиденья
(с памятью) (N32/1)
| 30
|
28
| 30
| -
| -
| Запасной
| -
|
29
| 30
| Х35/33 (рама-пол/разъём аварийного питания)
| Красно-синий/2.5
| Для такси: Специальный модуль управления отказов (SVMCM) (N26/9)
| 30
|
30
| 30
| 1, вывод 3
| Красно-зеленый/4.0
| Блок циркуляции воздуха отопителя (А32)
| 40
|
31
| 30
| А, вывод 9
| Красно-фиолетовый/1.5
| Блок управления EIS (N73)
| 20
|
32
| 30
| Х35/3 (разъём левой задней двери)
| Красно-чёрный/2.5
| Блок управления левой задней двери
| 30
|
33
| 30
| Х35/4 (разъём правой задней двери)
| Красно-белый/2.5
| Блок управления правой задней двери
| 30
|
34
| 30, 15
| -
| Красно-фиолетовый/1.5
| Муфта разъёма клеы 30 (Z4/3)
| 07.5
|
| Z4/3 (муфта разъёма клеы 30)
| Красно-фиолетовый/1.0
| Для системы аварийного вызова (США) и дополнительного сотового телефона:
|
|
|
|
| Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)
|
|
|
| Красно-фиолетовый/1.5
| Для встроенного телефона:
|
|
|
|
| Сотовый телефон и приёмопередатчик D2В (А35/13)
|
|
|
| Красно-фиолетовый/1.5
| Для системы подачи сигнала бедствия TELE AID:
|
|
|
| Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)
|
|
|
|
| Красно-фиолетовый/0.75
| Для дополнительного сотового телефона:
|
|
|
| Телефонный интерфейс (А34/4)
|
|
|
| 27 (муфта разъёма клеы 30)
|
| Компенсатор CTEL (А28/3)
|
|
|
| Красный/0.5
| Для дополнительного сотового телефона:
|
|
|
|
| Телефонный интерфейс (А34/4)
|
|
| Х39/37 (Разъём порта-тивного телефона)
| Красно-фиолетовый/1.0
| Для японских моделей, моделей 203.0 и систем аварийного вызова:
|
|
|
|
| Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)
|
|
35
| 30
| 1, вывод 1
| Красно-чёрный/2.5
| Для стационарного отопителя (STH):
| 30
|
|
|
|
| Блок отопителя STH (А6)
|
|
36
| 30
| -
| Красный/1.5
| Для правительственных автомобилей (STH):
| 30
|
37
| 30
| 2, вывод 2
| Красно-белый/2.5
| Блок управления вакуумного насоса тормозного усилителя (N65/3)
| 25
|
38
| 30
| 2, вывод 1
| Красно-зеленый/2.5
| Блок управления электропривода правого переднего сиденья (N32/2)
| 30
|
39
| 30
| -
| -
| Запасной
| -
|
40
| 30
| Х35/33 (рама-пол/разъём аварийного питания)
| Красно-белый/2.5
| Для такси и правительственных автомобилей:
| 30
|
|
|
|
| Специальный модуль управления отказов (SVMCM) (N26/9)
|
|
41
| 30
| 1, вывод 2
| Красно-синий/0.5
| Блок управления верхней контрольной панели (N72/1)
| 07.5
|
|
| 1, вывод 14
| Красно-синий/0.75 2
| Для автоматического отопителя:
|
|
|
|
|
| Блок управления нажимной кнопки отопителя (N18)
|
|
|
|
|
| Для автоматического К/В (ААС):
|
|
|
|
|
| Блок управления нажимной кнопки ААС (N22)
|
|
|
|
|
| Для системы ААС "комфорт":
|
|
|
|
|
| Блок управления нажимной кнопки ААС "комфорт" (N22/7)
|
|
42
| 30
| 1, вывод 5
| Красно-жёлтый/0.5
| Приборная доска (А1)
| 07.5
|

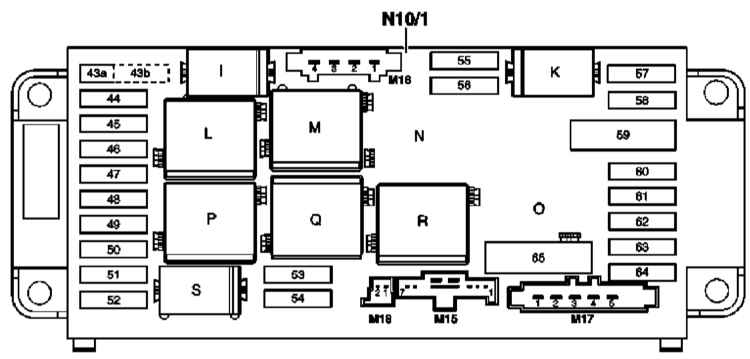

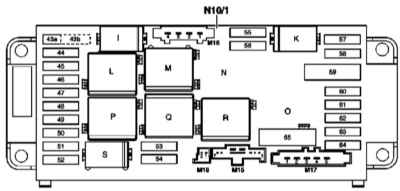

Коробка предохранителей и реле в двигательном отсеке
| Реле
|
| Местоположение
| Назначение
|
| I
| Реле фанфарного клаксона (N10/1kl)
|
| К
| Реле клеммы 87, шасси (N10/1kК)
|
| L
| Реле скоростных режимов (1 и 2) стеклоочистителей (N10/1kL)
|
| М
| Реле клеммы 15R (N10/1kМ)
|
| N
| Управляющее реле насоса KSG (N10/1kN)
|
| О
| Реле насоса подмешивания вторичного воздуха (N10/1kО)
|
| Р
| Реле клеммы 15 (N10/1kР)
|
| Q
| Реле включения/выключения стеклоочистителей (N10/1kQ)
|
| R
| Реле клеммы 87, двигатель (N10/1kR)
|
| S
| Реле стартёра (N10/1kS)
|
Предохр.
| Клемма
| Разъём
| Цвет и сечение провода, мм2
| Назначение
| Сила тока (А)
|
43а
| 15R
| -
| -
| Реле фанфарного клаксона (N10/1kl)
| 15
|
43b
| 30
| -
| -
| Реле фанфарного клаксона (N10/1kl)
| 15
|
44
| 15R
| 23
| Чёрно-жёлтый/0.5
| Для системы подачи сигнала бедствия TELE AID:
| 5
|
|
|
|
| Блок управления TELE AID (А35/8)
|
|
|
|
|
| Для встроенного телефона:
|
|
|
|
|
| Интерфейс D2В (А59)
|
|
|
|
|
| Для дополнительного сотового телефона:
|
|
|
|
|
| Телефонный интерфейс (А34/4)
|
|
|
|
|
| Для системы аварийного вызова (США):
|
|
|
|
|
| Муфта разъёма 15R (Z3/12)
|
|
|
|
|
| Для системы аварийного вызова (Япония):
|
|
|
|
|
| Блок управления TELE AID (А35/8)
|
|
45
| 15R
| 12, вывод 4
| Розово-чёрный/0.75
| Защищён предохранителем через муфту разъёма боковой подушки безопасности
(Z3/31):
| 07.5
|
|
|
|
| Блок управления SRS (N2/7)
|
|
46
| 15
| -
| -
| Реле включения/выключения стеклоочистителей (N10/1kQ)
| 40
|
47
| 15R
|
|
| Подсветка (кроме подсветки дефлекторов):
| 15
|
|
| 19, вывод 6
| Чёрно-жёлтый/0.75
| Подсветки вещевого ящика с датчиком-выключателем (Е13/2)
|
|
|
| 19, вывод 6
| Чёрно-жёлтый/1.0
| Подсветка передней пепельницы/прикуривателя
|
|
48
| 15
| 3, вывод 1
| Чёрно-зеленый/1.0
| Блок управления вакуумного насоса тормозного усилителя (N65/3)
| 15
|
|
|
|
| Для двигателя 112:
|
|
|
| 17, вывод 3
| Чёрно-жёлтый/1.5
| Защищённая предохранителем муфта разъёма (Z3/29) 15
|
|
49
| 15
| 12, вывод 3
| Чёрно-красный/0.5
| Блок управления SRS (N2/7)
| 07.5
|
50
| 15
| 19, вывод 4
| Чёрно-зеленый/0.5
| Модуль выключателя освещения (S1)
| 5
|
|
| 14, вывод 1
| -
| -
|
|
51
| 15
| 19, вывод 8
| Чёрно-коричневый/0.5
| Приборная доска (А1)
| 07.5
|
|
| 2, вывод 6
| Чёрно-белый/0.75
| ААС (автоматический К/В) со встроенным электромотором дополнительного
вентилятора (М4/7)
|
|
|
|
|
| Для ААС "комфорт":
|
|
|
| 19, вывод 8
| Чёрно-коричневый/0.5
| Через разъём датчиков климат-контроля (Х85/9):
|
|
|
|
|
| Датчик отказов ААС (В31/1)
|
|
|
|
|
| Датчик солнечного излучения ААС (4 штуки) (В32/2)
|
|
|
|
|
| Для всех автомобилей с ксеноновыми фарами:
|
|
|
| 24, вывод 1
| Чёрно-розовый/0.75
| Левая блок-фара (Е1)
|
|
|
|
|
| Правая блок-фара (Е2)
|
|
52
| 50
| 17, вывод 1
| Фиолетовый/2.5
| Стартёр (М1)
| 15+
|
|
|
|
|
|
|
53
| 87
| 13, вывод 3
| Фиолетово-синий 0.5
| Задний блок управления SAM с коробкой реле и предохранителей (N10/2)
| 15
|
|
|
|
| Двигатель 111:
|
|
|
| 2, вывод 9
| Красно-синий 1.5
| ECM (N3/10)
| 15
|
|
|
|
| Двигатель 112:
|
|
|
| 2, вывод 9
| Красно-синий 0.75
| ECM (N3/10)
| 15
|
|
| 3, вывод 8
| Красно-синий 0.75
| Клапан продувки адсорбера (Y58/1)
| 15
|
|
| 17, вывод 2
| Красно-синий 1.5
| Муфта разъёма клеы 87М1е (Z7/35)
| 15
|
|
|
|
| Двигатель 611:
|
|
|
| 2, вывод 9
| Красно-синий 2.5
| Блок управления системы контактного зажигания (CDI) (N3/9)
| 25
|
|
| 3, вывод 8
| Красно-синий 2.5
| Блок управления CDI (N3/9)
| 25
|
54
| 87
|
|
| Дизельные двигатели:
|
|
|
| 2, вывод 2
| Чёрно-красный 2.5
| Блок управления CDI (N3/9)
| 07.5
|
|
| 17, вывод 4
| Чёрно-красный 1.0
| Обогреватель впускного трубопровода (R8)
| 07.5
|
|
|
|
| Бензиновые двигатели:
|
|
|
| 2, вывод 2
| Чёрно-красный 2.5
| Муфта разъёма клеы 87М1е (Z7/36)
| 15
|
|
| 17, вывод 4 (только двигатели 112)
| Красно-зеленый 1.0
| (только двигатели 112)
|
|
|
|
|
| Муфта разъёма клеы 87М1е (Z7/36)
| 07.5
|
55
| 87
| 7, вывод 5
| Красно-зеленый 0.5
| Датчик поворота рулевого колеса (N49)
| 07.5
|
|
|
|
| DTR:
|
|
|
| 21, вывод 1
| Красно-синий 0.75
| Блок управления DTR (N63/1)
|
|
|
|
|
| АТ:
|
|
|
| 9, вывод 1
| Красно-белый 0.75
| Блок управления ETC (N15/3)
|
|
|
| 9, вывод 3
| Красно-синий 0.75
| Электронный блок управления рычага селектора (N15/5)
|
|
|
|
|
| Автоматизированная КПП (Sequentronic):
|
|
|
| 9, вывод 1
| Красно-белый 1.0
| Блок управления Sequentronic (N15/6)
|
|
|
| 9, вывод 3
| Красно-синий 0.75
| Датчик-выключатель положения трансмиссии (S16/10)
|
|
56
| 87
| 7, вывод 3
| Красно-синий 0.75
| Блок управления ESP и BAS (N47-5)
| 5
|
|
| 7, вывод 4
| Красно-жёлтый 0.5
| Датчик-выключатель стоп-сигналов (S9/10)
|
|
57
| 30z
| 19, вывод 1
| Красно-чёрный 0.5
| Датчик поворота рулевого колеса (N49)
| 5
|
|
| 19, вывод 1
| Красно-синий 0.5
| Блок управления электронного зажигания/датчика-выключателя размыкания
цепи стартёра стоп-сигналов (N73)
|
|
|
|
|
| Двигатель 112:
|
|
|
| 2, вывод 4
| Красный 0.75
| ECM (N3/10)
|
|
58
| 30
|
|
| Автоматизированная КПП (Sequentronic):
|
|
|
| 9, вывод 4
| Чёрно-синий 0.5
| Блок управления Sequentronic (N15/6)
| 40
|
59
| 30
| 8, вывод 2
| Красный 4.0
| Блок управления ESP и BAS (N47-5)
| 50
|
60
| 30
| 8, вывод 1
| Красный 2.5
| Блок управления ESP и BAS (N47-5)
| 40
|
61
| 30
|
|
| Автоматизированная КПП (Sequentronic):
|
|
|
| 9, вывод 6
| Чёрно-зеленый 0.5
| Блок управления Sequentronic (N15/6)
| 15
|
62
| 30
| 2, вывод 11
| Красно-зеленый 0.75
| Разъём DLC (Х11/4)
| 5
|
|
| 19, вывод 2
| Красно-жёлтый 0.5
| Модуль переключения ламп (S1)
|
|
|
| 7, вывод 7
| Розово-зеленый 0.5
| Датчик-выключатель стоп-сигналов (S9/1)
|
|
63
| 30
| 19, вывод 5
| Красно-зеленый 0.5
| Модуль переключения ламп (S1)
| 5
|
64
| 30
|
|
| Радиоприёмник:
|
|
|
| 11, вывод 2
| Красно-синий 2.5
| Радио (А2)
| 10
|
|
|
|
| Версия COMAND:
|
|
|
| 11, вывод 2
| Красно-синий 2.5
| Дисплей и блок управления функционированием COMAND (А40/3n1)
|
|
65
| 15
|
|
| Подмешивание воздуха в выхлоп:
|
|
|
| 17, вывод 5
| Красно-белый 4.0
| Электрический воздушный насос (М33)
| 40
|
Усилия затягивания резьбовых соединений, Нм
Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.
*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению;
не выделенные жирным шрифтом усилия приведены лишь ориентировочно.
|
