14.10. Снятие и установка противотуманной фары

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите передний локер, обратитесь к Разделу Снятие и установка переднего локера крыла.
3. Рассоедините разъём противотуманной фары.
4. Сторона водителя: Поверните патрон с лампой против часовой стрелки и выньте его.
5. Сторона водителя: Отверните болты крепления и снимите переднюю крышку днища кузова, обратитесь к Разделу Снятие и установка крышки двигательного отсека со стороны днища.
6. Сторона водителя: Выверните винты, отсоедините снизу резервуар для воды и отведите его в сторону, обратитесь к Разделу Снятие и установка резервуара воды и электродвигателя насоса.

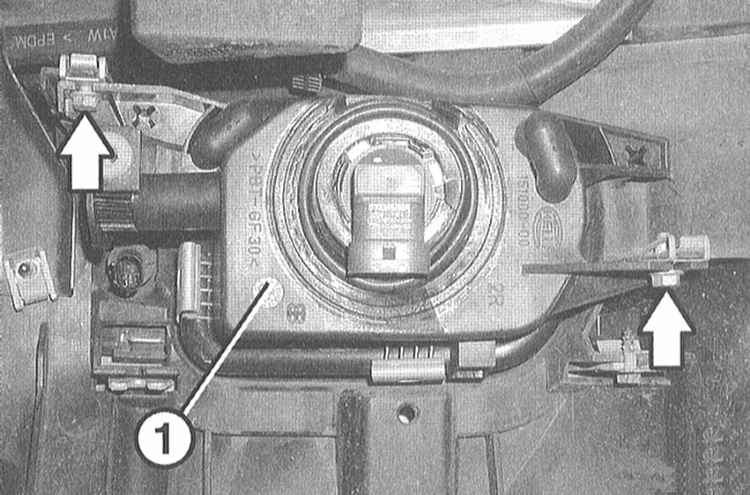

7. Выверните 2 винта (стрелки на иллюстрации) регулировки фары.

8. Выньте фару (1).

1. Вставьте противотуманную фару так, чтобы направляющие цапфы вошли в бампер.
2. Закрепите противотуманную фару двумя винтами.
3. Сторона водителя: Установите на место резервуар стеклоомывателя, обратитесь к Разделу Снятие и установка резервуара воды и электродвигателя насоса.
4. Сторона водителя: Закрепите крышку днища кузова.
5. Сторона водителя: Вставьте патрон с лампой.
6. Состыкуйте разъём фары.
7. Установите передний локер, обратитесь к Разделу Снятие и установка переднего локера крыла.
8. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
9. Проверьте регулировку дальности света фар и при необходимости отрегулируйте на СТО.
