14.7. Замена ламп накаливания приборов внутреннего освещения

1. Выключите выключатель соответствующего осветительного прибора.
2. Выключите зажигание.

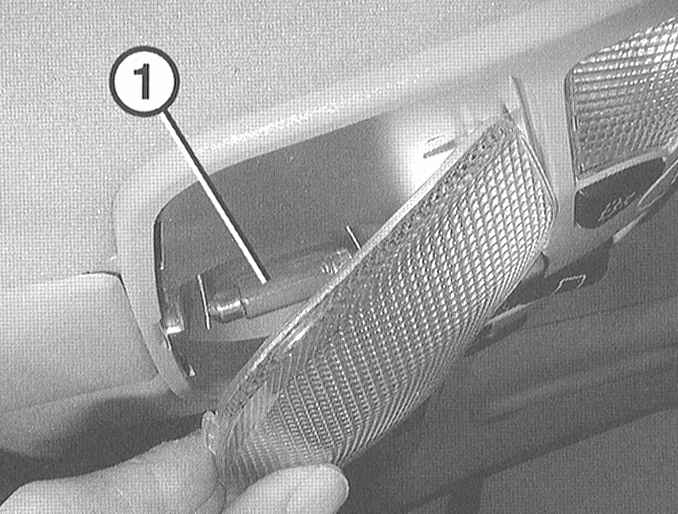

1. С помощью пластмассового клина снимите рассеиватель с лампы на потолке. Клин при этом поставьте спереди в центре рассеивателя.

2. Выньте из держателя повреждённую софитную лампу (1) и замените её.
3. Вставьте на место рассеиватель и лёгким ударом зафиксируйте его.

1. С помощью пластмассового клина снимите переднюю лампу с потолка.

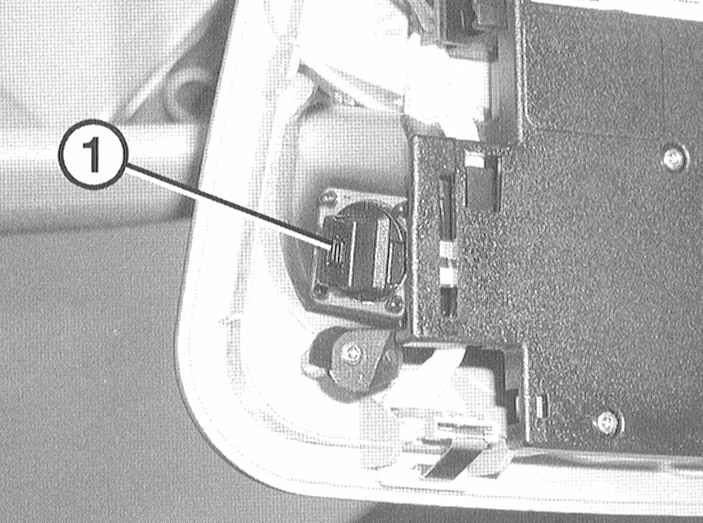

2. Поверните патрон (1) против часовой стрелки и выньте из светильника .

3. Выньте повреждённую лампу из патрона и замените.
4. Вставьте патрон, повернув его по часовой стрелке.
5. Вставьте светильник в потолок и зафиксируйте.

1. С помощью пластмассового клина снимите лампу с потолка.
2. Рассоедините разъём лампы.

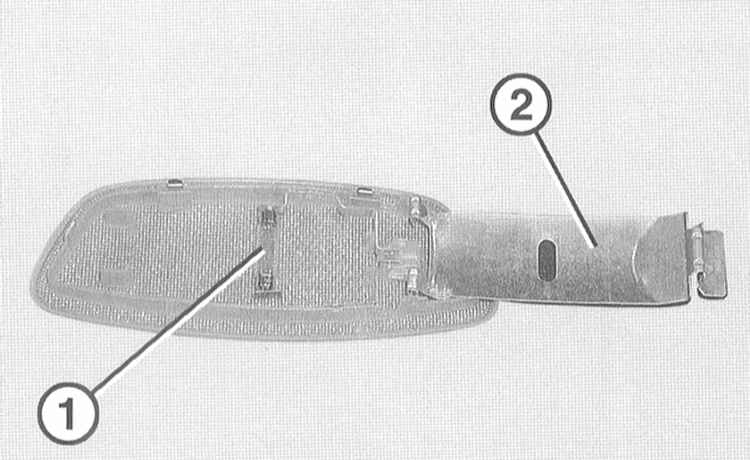

3. С помощью отвёртки снимите крышку (2).

4. Выньте повреждённую софитную лампу (1) из патрона и замените её.
5. Закройте крышку.
6. Состыкуйте разъём светильника.
7. Вставьте светильник в потолок и зафиксируйте его.

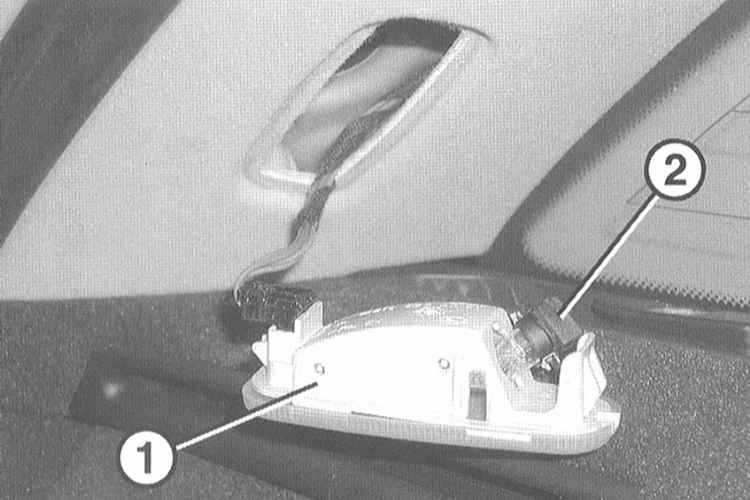

1. С помощью отвёртки извлеките лампу (1) из стойки D.

2. Выньте патрон (2), вращая его против часовой стрелки, из светильника.
3. Выньте лампу из патрона и замените новой.
4. Вставьте патрон, вращая его по часовой стрелке.
5. Вставьте светильник в стойку D и зафиксируйте его.

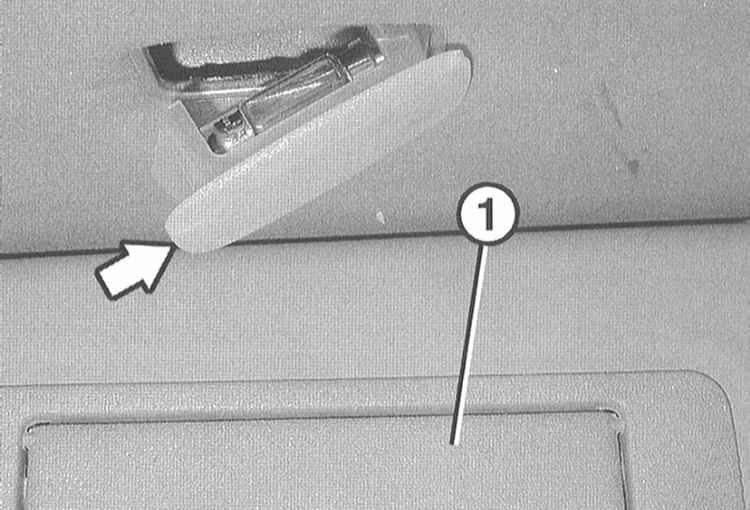

1. Откиньте солнечный козырек (1) вперёд.

2. Извлеките рассеиватель из облицовки потолка, поддев его отвёрткой у паза (стрелка на иллюстрации).
3. Выньте и замените повреждённую софитную лампу.
4. Вставьте на место рассеиватель и зафиксируйте его так, чтобы послышался отчётливый щелчок.

1. Выньте крышку справа из панели приборов.
2. Откройте вещевой ящик.

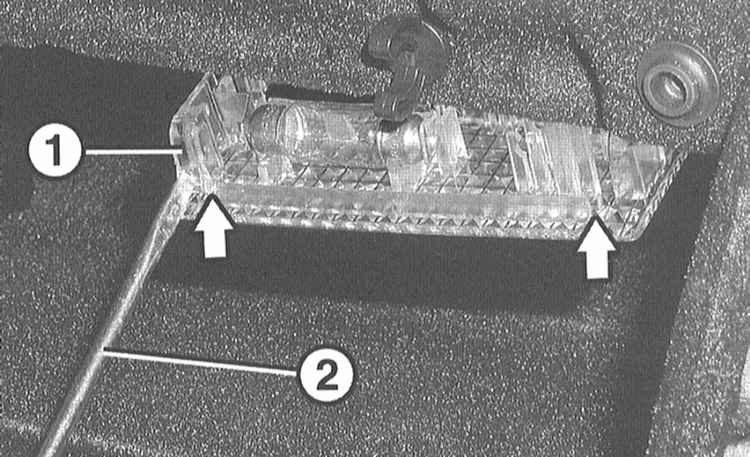

3. Введите отвёртку (2) в пазы (стрелки на иллюстрации) рассеивателя и осторожно извлеките рассеиватель из облицовки. При этом освобождается пластмассовая пружина (1) на светильнике. При необходимости нажмите рукой на светильник через отверстие в панели приборов.

4. Выньте и замените повреждённую софитную лампу.
5. Вдавите светильник в облицовку и зафиксируйте его.
6. Закройте вещевой ящик.
7. Закройте крышку на панели приборов.
