14.21. Снятие и установка приборной доски

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

Чтобы сохранить записанные в электронной памяти данные приборной доски, перед отсоединением аккумуляторной батареи подключите к автомобилю специальный вспомогательный источник питания, в соответствии с инструкцией изготовителя.

2. Освободите рулевое колесо, потяните его до конца назад и нажмите вниз. Электропривод регулировки рулевого колеса: Установите аналогичную позицию.

3. Введите в шлицы (стрелка на иллюстрации) до упора слева и справа на приборной доске (2) вытяжные крюки (1).

4. Поверните крюки на 90°, нажмите вверх блокировку (3) и освободите.

Направление вращения на правом шлице - по часовой стрелке, на левом шлице – против часовой стрелки.

5. Вытяните приборную доску с помощью крюков из панели приборов.
6. Освободите штекер с обратной стороны приборной доски и рассоедините разъём. Выньте приборную доску.

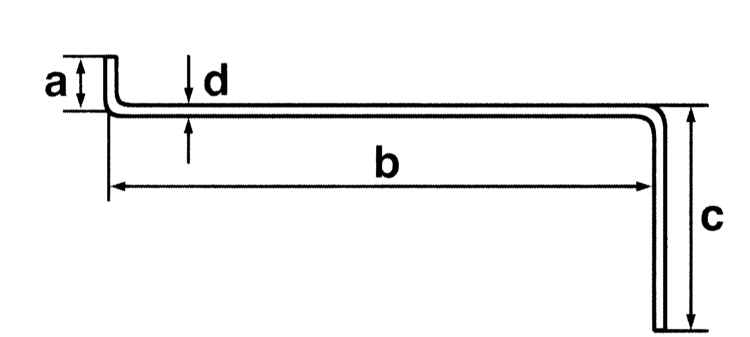

7. СТО применяют для этой цели специальные вытяжные крюки 140 589 02 33 00. Крюки можно изготовить также самостоятельно из проволоки диаметром 2 – 2.5 мм. а = 1 см b = 10 см с = примерно 7 см d = 2 – 2.5 см

8. Освободите крышку приборной доски и снимите с корпуса.
9. Выньте из корпуса электронную плату.

1. Вставьте электронную плату в корпус приборной доски. При этом следите за тем, чтобы правильное положение имела кнопка возврата счётчика дневного километража.
2. Поставьте крышку на корпус и зафиксируйте на лапках.
3. Состыкуйте разъём приборной доски и зафиксируйте его.
4. Вставьте приборную доску в панель приборов, равномерно вдавите и зафиксируйте. При этом не перекашивайте приборную доску.
5. Установите рулевое колесо в нормальное положение.
6. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
