5.2.10. Снятие и установка вспомогательной вентиляторной сборки

На примере модели 463.323 (двигатель М612)

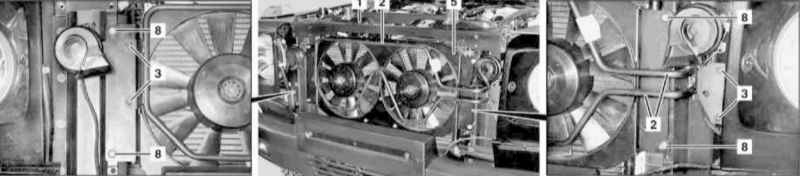

Детали установки вспомогательной вентиляторной сборки на моделях 463.323 (1 из 2)

1 — Верхняя поперечная балка передка
2 — Катушка охлаждения жидкости ГУР
3 — Болты

5 — Вспомогательная вентиляторная сборка
8 — Гайки

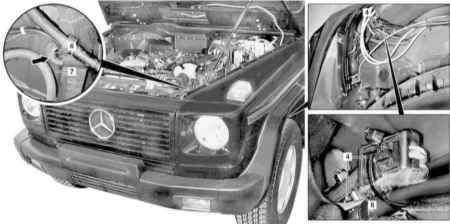

Детали установки вспомогательной вентиляторной сборки на моделях 463.323 (2 из 2)

4 — Разъем электропроводки
6 — Электропроводка вспомогательных вентиляторов

7 — Панель отделки колесной арки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  1. Включите вспомогательный и подсоедините его к штатной батарее, затем отсоедините отрицательный провод от батареи.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
  1. Снимите переднюю декоративную решетку (см. Главу Кузов).
  2. Снимите верхнюю переднюю поперечную балку рамы (1) и отведите ее в сторону в сборе с замком фиксации капота.
  3. Выверните крепежные болты (3) из катушки (2) охлаждения жидкости ГУР.
  4. Снимите панель отделки (локер) арки левого переднего колеса (7).
  5. Рассоедините контактный разъем (4) вспомогательной вентиляторной сборки (5), при сборке не забудьте заменить бандажные ленты.
  6. Протолкните электропроводку (6) вспомогательной вентиляторной сборки (5) в отверстие (стрелка) в локере (7).
  7. Отдайте гайки (8) и, потянув вверх и отжимая в сторону катушку (2) охлаждения ГУР снимите сборку вспомогательных вентиляторов (5).
  8. Установка производится в обратном порядке. На моделях соответствующей комплектации не забудьте деактивировать сервисный режим системы TELE AID (см. Раздел см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  9. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
