5.2.5. Снятие и установка теплообменника отопителя

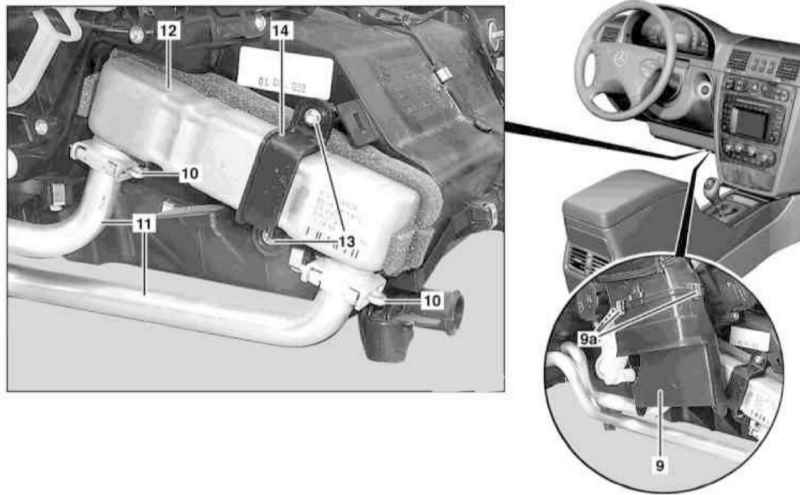

Детали установки теплообменника отопителя

9 — Насадка
9а — Пружинные фиксаторы
10 — Соединительные хомуты
11 — Трубки охладительного тракта

12 — Теплообменник
13 — Болты с головками типа TORX
14 — Хомут

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Предварительно сбросив давление в тракте, опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
  2. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  3. Отсоедините отрицательный провод от батареи, - необходимость в подключении вспомогательного аккумулятора отсутствует.
  4. Снимите панель приборов (см. Главу Кузов).
  5. Снимите педаль газа.
  6. Снимите ковровое покрытие пола в левом заднем ножном колодце (см. Главу Кузов).
  7. Снимите крышку с левой стороны переднего центрального туннеля.
  8. Снимите рукав подачи воздуха в левый задний ножной колодец.
  9. Отпустите пружинные фиксаторы (9а) и снимите насадку (9).
  10. Извлеките соединительные хомуты (10) и отсоедините от теплообменника (12) трубки охладительного тракта (11), хомуты (10) и уплотнительные кольца подлежат замене в обязательном порядке.
  11. Выверните болты (13).
  12. Снимите хомут (14) и извлеките теплообменник (12).
  13. Тщательно вычистите кожух теплообменника изнутри, полностью удалив из него следы утечек охлаждающей жидкости, являющиеся источником неприятных запахов.
  14. Установка производится в обратном порядке.
  15. На моделях соответствующей комплектации деактивируйте сервисный режим системы TELE AID.
  16. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
