5.2.9. Снятие и установка датчиков системы К/В

Соблюдайте все необходимые меры предосторожности, связанные с обслуживанием систем К/В (см. Раздел Общая информация и меры безопасности)!

Датчик влажности воздуха

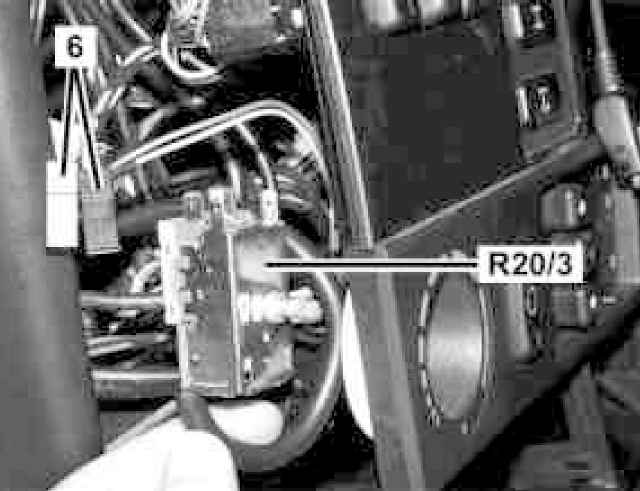

Детали установки датчика влажности воздуха (В31/2)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот.
  2. Снимите резонаторную камеру воздушного тракта с водосборником (см. Главу Системы питания и выпуска отработавших газов).
  3. Повернув под 45° в указанном на рисунке стрелкой направлении, снимите датчик влажности воздуха (В31/2) и отсоедините от него электропроводку.
  4. Установка производится в обратном порядке, - проследите, чтобы электропроводка датчика не попала под кожух испарителя.

Датчик температуры и давления хладагента

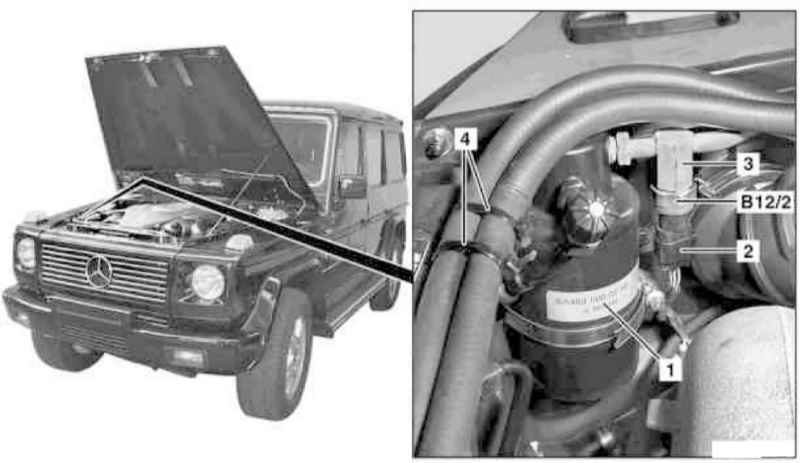

Детали установки датчика температуры и давления хладагента

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Необходимость в замене данного датчика возникает при развитии утечек хладагента, а также при выходе системы К/В из строя.

В ходе выполнения замены датчика не допускайте попадания влаги в рабочий контур системы!

  1. Откройте капот.
  2. Снимите ресивер-осушитель (1) (см. Раздел Снятие и установка ресивера-осушителя), - сразу же закупорьте открытые концы рефрижераторных линий подходящими заглушками.

Ресивер-осушитель подлежит замене в обязательном порядке каждый раз вскрытии рабочего контура системы К/В, - не забывайте при дозаправке системы учитывать объем ресивера (см. Спецификации)!

  1. Отпустите бандажные ленты (4) и сдвиньте в сторону шланги охладительного тракта.
  2. Отсоедините электропроводку (2) от датчика температуры и давления хладагента (В12/2).
  3. Удерживая от проворачивания напорную линию (3), отверните и снимите датчик (В12/2).
  4. Установка производится в обратном порядке, - не забывайте заменить уплотнительные кольца, перед установкой смазывая их вкупе с резьбовыми соединениями компрессорным маслом.
  5. В заключение проверьте исправность функционирования системы К/В.

Датчик температуры испарителя

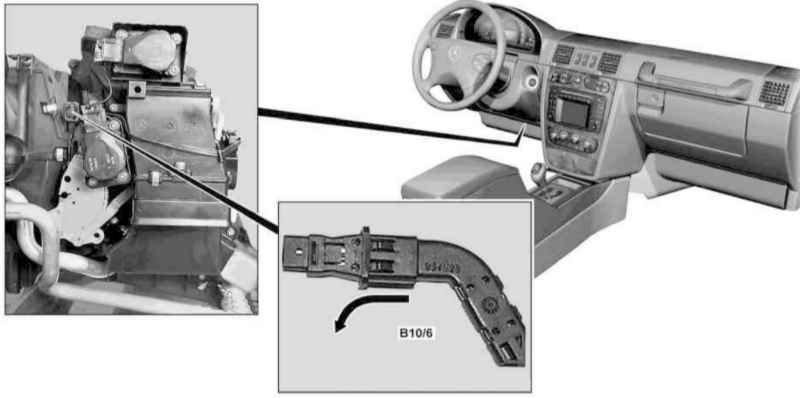

Детали установки датчика температуры испарителя (В10/6)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
  1. Включите вспомогательный и подсоедините его к штатной батарее, затем отсоедините отрицательный провод от батареи.

    7 — Вспомогательный аккумулятор
    8 — Клемма положительного провода модуля
    9 — Клемма отрицательного провода модуля
    W10 — Заземление батареи
  1. Снимите крышку слева под панелью приборов (см. Главу Кузов).
  2. Потянув в указанном на снимке стрелкой направлении, извлеките температурный датчик (В10/6) из кожуха испарителя, затем отсоедините от него электропроводку.
  3. Установка производится в обратном порядке.
  4. В заключение деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID) и произведите очистку памяти модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
