5.2.11. Снятие и установка электромотора привода вентиляционной заслонки

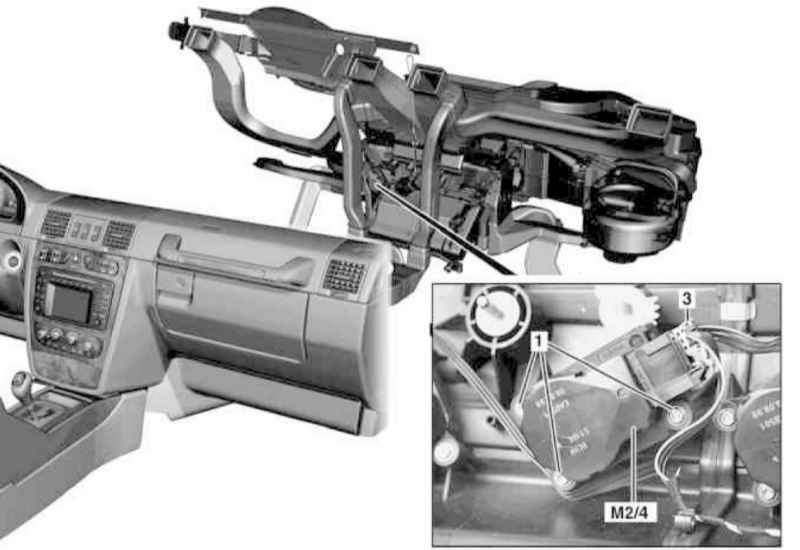

Детали установки шагового электромотора (М2/4) привода вентиляционной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи, затем снимите панель приборов (см. Главу Кузов). Снимите опорный кронштейн крепления кожуха испарителя к панели пола (см. Раздел Снятие и установка испарителя системы К/В и его кожуха). Выверните три крепежных винта (1) (головки типа TORX), рассоедините разъем (3) электропроводки и снимите электромотор (М2/4) привода воздушной заслонки с кожуха отопителя/испарителя (в районе переборки). Установка производится в обратном порядке. В заключение следует произвести нормализацию электромотора (М2/4) с применением считывателя STAR DIAGNOSIS, - обратитесь за помощью на СТО Mercedes-Benz. Не забудьте также произвести очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя). Удостоверьтесь в исправности функционирования системы К/В.
