5.2.7. Снятие и установка задних вентиляционных щитков

Кроме моделей со специальной защитой (код 979)

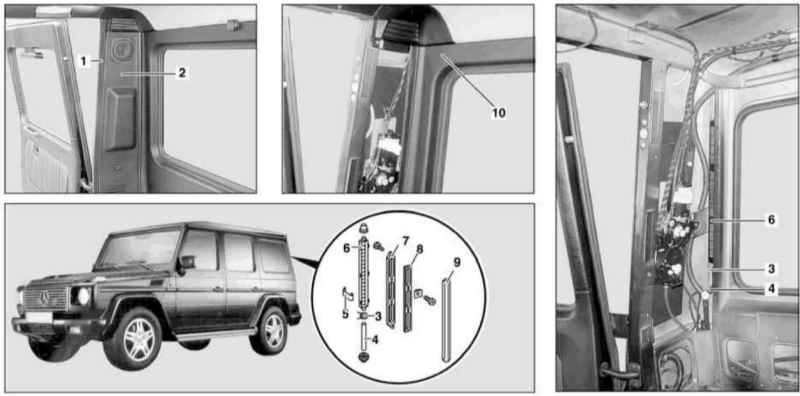

Детали установки задних вентиляционных щитков

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите защитную накладку (1) панели (2) отделки задней стойки.
  2. Снимите отделочную панель (2).
  3. При соответствующей комплектации отсоедините электропроводку сигнального зуммера движения задним ходом (BA) (только для правого вентиляционного щитка).
  4. Снимите заднюю боковую панель отделки (см. Главу Кузов).
  5. Отпустите хомут (3) и отсоедините шланг (4).
  6. Снимите пружинный фиксатор (5) и вентиляционный кожух (6).
  7. Снимите крышку (7), уплотнительный элемент (8) и молдинг (9).
  8. Установка производится в обратном порядке.
