5.2.12. Снятие и установка шагового электромотора привода заслонки переключения режимов циркуляции воздуха

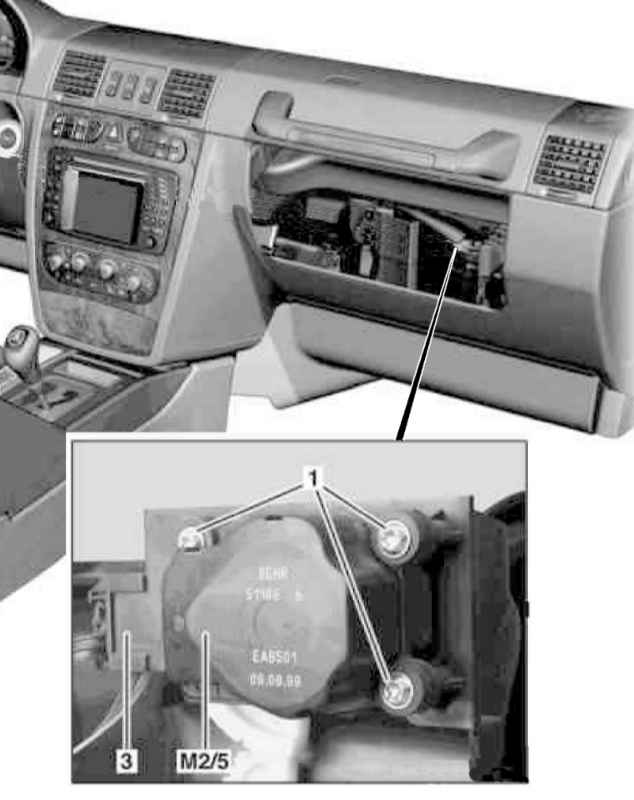

Детали установки шагового электромотора (М2/5) привода заслонки переключения режимов циркуляции воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
Отсоедините отрицательный провод от батареи.
Снимите вещевой ящик (см. Главу Кузов).
Выверните три крепежных винта (1) (головки типа TORX), рассоедините разъем (3) электропроводки и снимите электромотор (М2/5) привода заслонки переключения режимов циркуляции с кожуха испарителя.
Установка производится в обратном порядке. На моделях соответствующей комплектации не забудьте деактивировать сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
В заключение следует произвести нормализацию электромотора (М2/6) левой смесительной заслонки с применением считывателя STAR DIAGNOSIS, - обратитесь за помощью на СТО Mercedes-Benz.
Не забудьте также произвести очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
Удостоверьтесь в исправности функционирования системы К/В.
