2.2.14. Замена передней нижней крышки зубчатого ремня (двигатель 2,0 л)

Отключите разъем жгута проводов датчика массового расхода воздуха.

Отсоедините шланг воздухозаборника впускной трубы.

Снимите корпус воздушного фильтра с датчиком массового расхода воздуха.

Отверните болты крепления и снимите верхний элемент крышки зубчатого ремня с задней крышки зубчатого ремня.

Отметьте направление вращения поликлинового ремня.

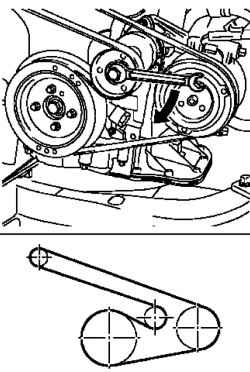

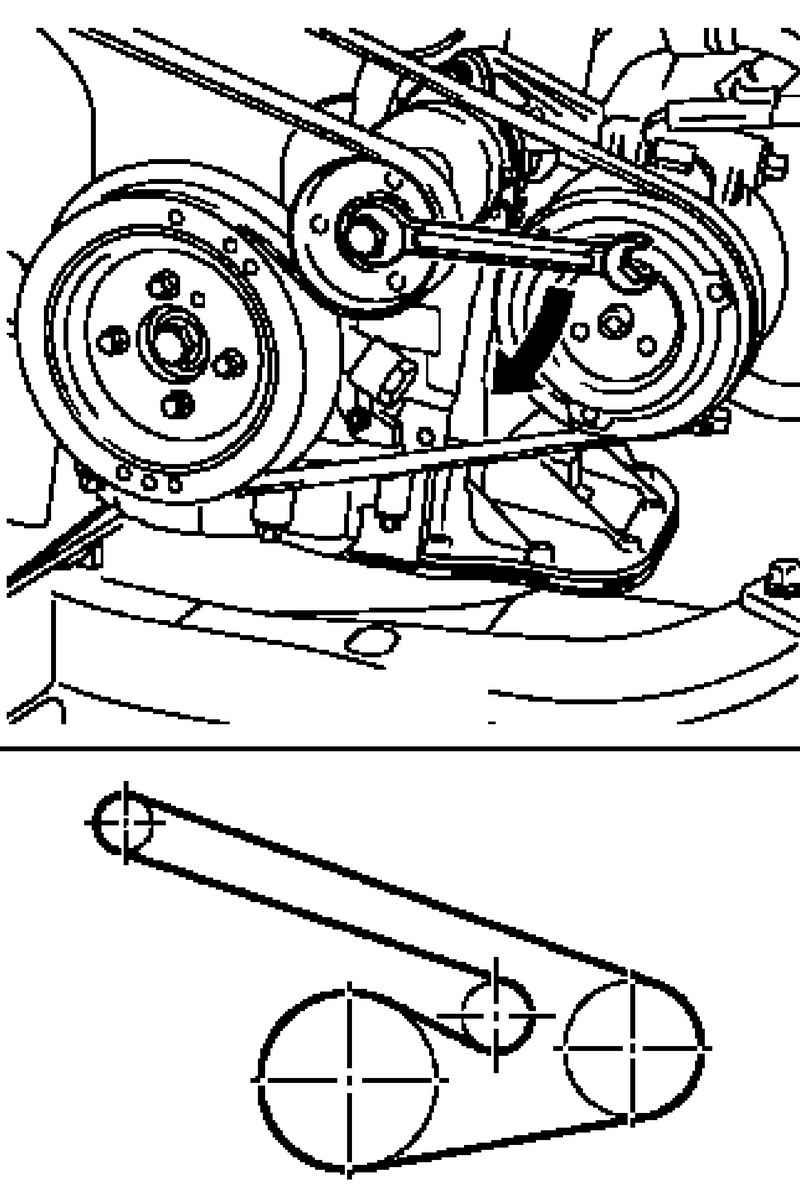

Рис. 2.79. Поворот натяжителя поликлинового ремня

Поверните натяжитель поликлинового ремня в направлении стрелки на рисунке 2.79.

Снимите поликлиновый ремень.

Снимите нижний брызговик двигателя.

Заблокируйте и сожмите натяжитель поликлинового ремня в направлении стрелки (по часовой стрелке).

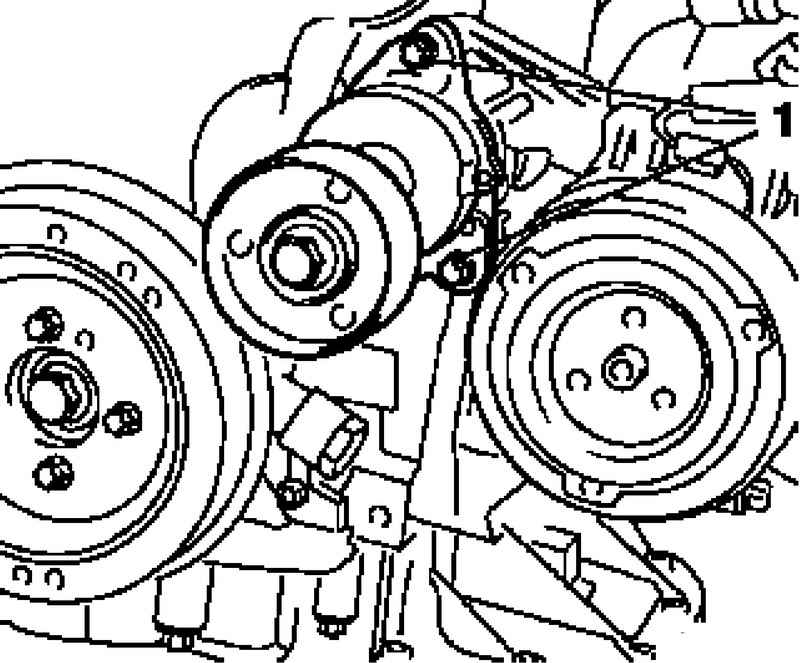

Рис. 2.80. Винты крепления натяжителя поликлинового ремня: 1 – винты

Отверните зажимные винты и снимите с опоры компрессора натяжитель поликлинового ремня (рис. 2.80).

Снимите демпфер крутильных колебаний удерживая его за болт крепления ведущей шестерни.

Отверните болты крепления и снимите нижнюю часть крышки зубчатого ремня с задней крышки зубчатого ремня.

Прикрепите нижнюю часть новой крышки зубчатого ремня к задней крышке зубчатого ремня, затяните моментом 6 Н·м.

Прикрепите демпфер крутильных колебаний к ведущей шестерне зубчатого ремня, затяните моментом 20 Н·м.

Присоедините натяжитель поликлинового ремня к опоре компрессора, затяните моментом 25 Н·м.

Сожмите натяжитель поликлинового ремня (по часовой стрелке) и снимите фиксатор.

Установите нижний брызговик двигателя

Установите поликлиновый ремень.

ПРИМЕЧАНИЕ Убедитесь в том, что направление вращения и положение поликлинового ремня соответствует норме.

Натяните поликлиновый ремень, используя натяжитель поликлинового ремня.

Прикрепите верхнюю часть крышки зубчатого ремня к задней крышке зубчатого ремня, затяните моментом 6 Н·м.

Установите корпус воздушного фильтра с датчиком массового расхода воздуха.

Подключите разъем жгута проводов датчика массового расхода воздуха.
