14.22. Выключатели рулевой колонки - общая информация, проверка исправности функционирования

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS).

Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).

Электропроводку цепи SRS легко отличить по желтому цвету изоляции.

Общая информация

К числу переключателей рулевой колонки относятся комбинированные подрулевые переключатели управления функционированием осветительными приборами, очистителями и омывателями стекла, а также выключатель зажигания/замок блокировки рулевой колонки.

Проверка

Комбинированный переключатель

Описание процедуры проверки исправности функционирования правого подрулевого переключателя (переключателя очистителей/омывателей стекла) см. в Разделе Очистители и омыватели стекол - общая информация, регулировка и проверка состояния компонентов).

Проверка исправности функционирования левого подрулевого переключателя

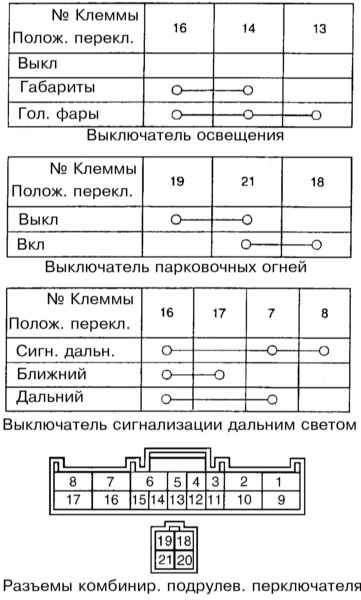

Отсоедините от сборки комбинированного переключателя электропроводку и проверьте правильность распределения проводимости между клеммами переключателя в различных положениях последнего. Неисправный переключатель подлежит замене.

Выключатель зажигания

Информация по проверке выключателя зажигания изготовителем не представлена.
