3.38. Проверка исправности состояния компонентов системы рециркуляции отработавших газов (EGR)

Клапан EGR обычно помещается на впускном трубопроводе. Большинство отказов системы рециркуляции оказывается связано с залипанием или повреждением данного клапана.

ПОРЯДОК ВЫПОЛНЕНИЯ

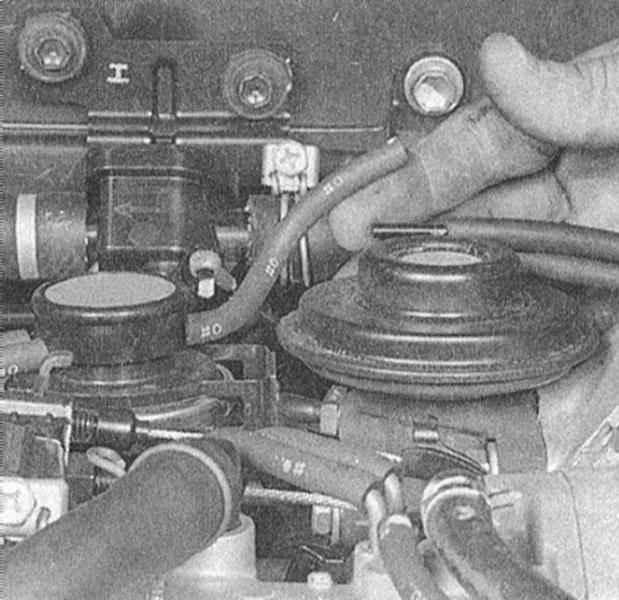

1. Заглушите двигатель и дождитесь полного его остывания. Дотянувшись через отверстие в клапане, пальцем надавите на его диафрагму, при умеренном усилии диафрагма должна заметно прогибаться (обратитесь к сопроводительной иллюстрации).

2. Если диафрагма не прогибается, либо оказывает заметное сопротивление, клапан EGR следует заменить. В случае отсутствия уверенности в результатах проверки сравните клапан с новым, либо заведомо исправным.

Подробное описание конструкции и принципа функционирования системы EGR приведено в Главе Системы управления двигателем и снижения токсичности отработавших газов.
