9.12. Удаление воздуха из гидропривода тормозов (прокачка тормозов)

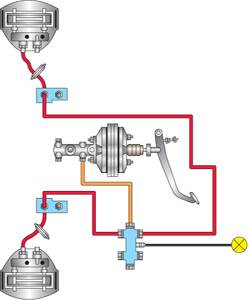

Контур с большими цилиндрами скоб передних тормозов

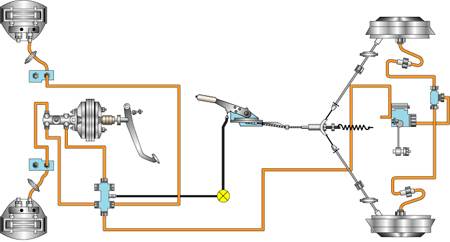

Контур с малыми цилиндрами скоб передних тормозов и колесными цилиндрами задних тормозов


Удаление воздуха из гидропривода тормозов

1 – клапан выпуска воздуха;

2 – шланг;

3 – сосуд с жидкостью

Прокачка тормозов необходима для удаления из гидропривода воздуха, который может попасть в него вследствие аварийной разгерметизации системы, при ремонте или замене отдельных деталей и узлов, а также в случае профилактической замены тормозной жидкости.

На наличие воздуха в гидроприводе тормозов указывает увеличенный ход педали тормоза («мягкая педаль»), о чем также может сигнализировать контрольная лампа, расположенная на панели приборов.

При проведении прокачки следует помнить, что гидропривод имеет два независимых контура:

– один объединяет соединенные шлангами и трубопроводами через сигнальное устройство большие цилиндры скоб передних тормозов;
– второй – малые цилиндры скоб передних тормозов и колесные цилиндры задних тормозов.

Воздух из тормозной системы удаляют сначала из одного контура, начиная с большого цилиндра правой скобы, затем из второго, начиная с малого цилиндра правой скобы, и в последнюю очередь – из колесных цилиндров задних тормозов, начиная с правого.

В случае ремонта какого-либо конкретного узла прокачку следует начинать с него.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед удалением воздуха из тормозной системы надо убедиться в герметичности всех узлов привода тормозов и их соединений, очистить от грязи и пыли крышку и поверхность вокруг крышки бачка главного цилиндра тормоза, заполнить бачок жидкостью «Нева», «Томь», «Роса» до отметки «МАХ».

Предупреждение

Тормозные жидкости «Нева», «Томь», «Роса» можно смешивать между собой.

Не допускается применение тормозных жидкостей других марок (БСК и др.) и смешивание их с рекомендованными.


2. Затем тщательно очистить от грязи и пыли клапана выпуска воздуха на узле, из которого будет удаляться воздух, и снять с клапанов защитные резиновые колпачки.
3. Операцию по удалению воздуха из гидропривода тормозов выполняют, как правило, два человека, и проводится она следующим образом.
4. Надеть на клапан 1 (см. рис. Удаление воздуха из гидропривода тормозов) выпуска воздуха резиновый или пластмассовый шланг 2 для слива жидкости.
5. Погрузить конец шланга в чистый прозрачный сосуд 3, частично заполненный тормозной жидкостью.
6. Резко нажать на педаль тормоза 4–5 раз (с интервалами между нажатиями 1–2 с), а затем, держа педаль нажатой, отвернуть на 1/2–3/4 оборота клапан выпуска воздуха, при этом в вытекающей из шланга жидкости будут видны пузырьки воздуха (эту операцию следует производить с помощником).
7. После того, как вытеснение жидкости из шланга прекратится, завернуть плотно клапан выпуска воздуха и отпустить педаль тормоза.
8. Повторять предыдущую операцию до тех пор, пока полностью не прекратится выделение пузырьков воздуха из вытекающей жидкости.

Предупреждение

Не рекомендуется применять жидкость, слитую из системы для заполнения бачка, так как она насыщена воздухом, содержит влагу и, возможно, загрязнена. При удалении воздуха из гидропривода следует добавлять тормозную жидкость в бачок, не допуская снижения уровня в нем ниже отметки «М1М», помня о том, что каждый контур гидропривода имеет свою полость в бачке.


9. Снять шланг, вытереть клапан и надеть на него защитный колпачок.
10. Повторить операции по прокачке на всех тормозных узлах, удаляя воздух из них в той же последовательности.
