9.3.16. Снятие и установка полуосей

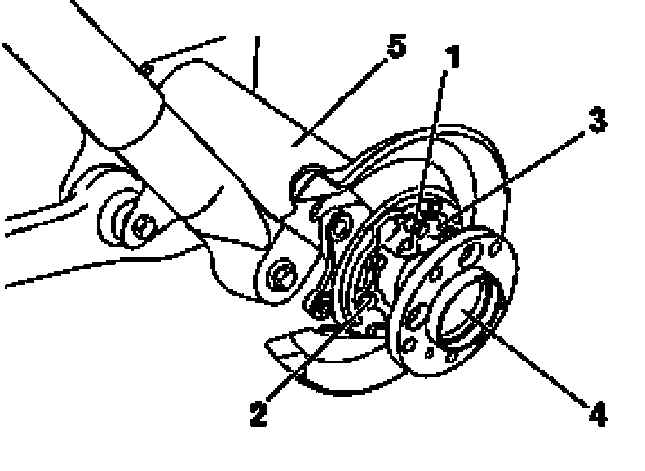

Детали установки задней полуоси


1 — Датчик ABS 2 — Крепежные винты 3 — Крышка подшипника	4 — Полуось 5 — Рукав картера заднего моста

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите башмаки стояночного тормоза (см. Главу Тормозная и вспомогательные системы).
Снимите с крышки подшипника (3) колесный датчик ABS (1).
Выверните болты (2) крепления крышки (3) к рукаву картера заднего моста (5).
При снятии левой полуоси демонтируйте исполнительный цилиндр привода блокировки дифференциала (см. Раздел Снятие, установка и регулировка исполнительных цилиндров и компонентов механизма привода блокировки межколесных дифференциалов).
Извлеките полуось (4), - постарайтесь не повредить ротор колесного датчика.
Осмотрите снятую полуось на наличие признаков повреждений, в случае необходимости приготовьте замкну.
Установка производится в обратном порядке, - проследите, чтобы перед установкой полуоси на опорный диск было установлено уплотнительное кольцо.
