18.3. Замена кожуха радиатора

 ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем жидкость из системы охлаждения двигателя.
Отсоединяем шланги от труб радиатора отопителя и снимаем уплотнитель (см. Замена крана отопителя).
Снимаем панель приборов (см. Замена панели приборов).

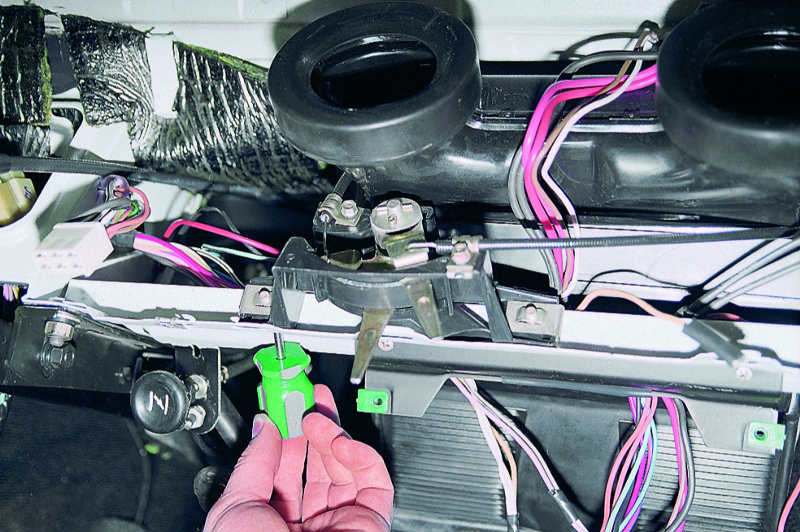

Крестообразной отверткой отворачиваем два самореза и снимаем кронштейн рычагов управления отопителем с поперечного усилителя кузова.

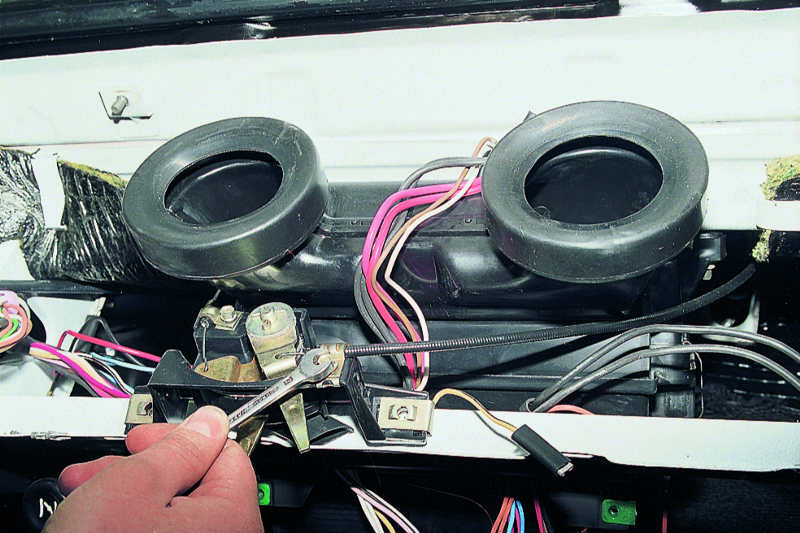

Ключом «на 7» отворачиваем саморез...

...и отсоединяем от рычага тягу крана отопителя.

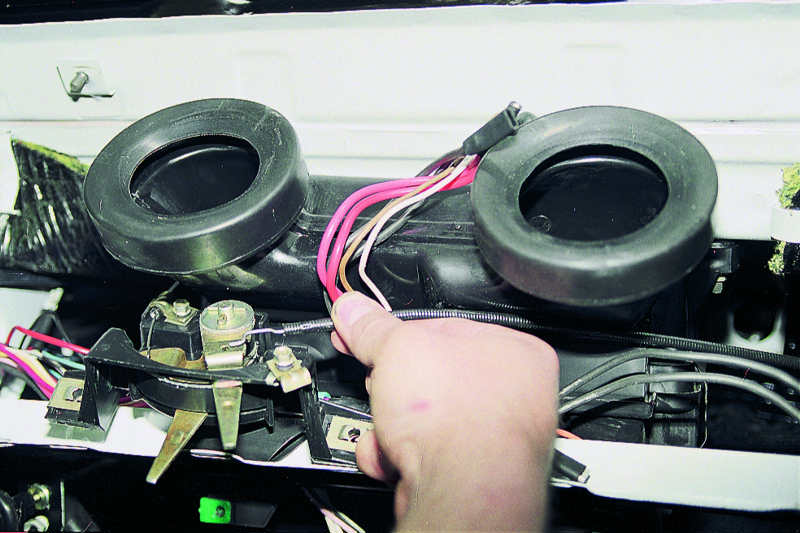

Аналогично отсоединяем от второго рычага тягу воздушной заслонки и снимаем кронштейн с автомобиля.
Ключом «на 10» отворачиваем гайку левого переднего крепления кожуха радиатора к кузову и снимаем со шпильки «минусовой» провод электровентилятора отопителя (см. Замена электровентилятора отопителя).

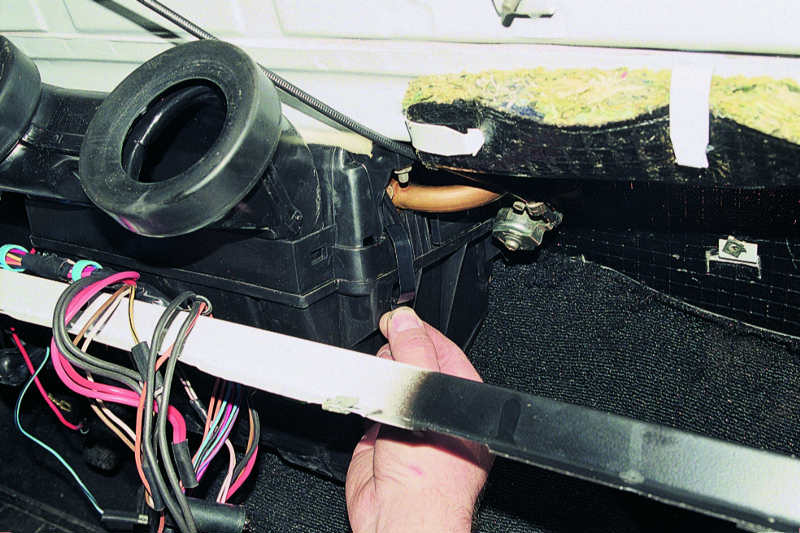

Рукой или отверткой «отщелкиваем» четыре пружинные скобы и снимаем кожух электровентилятора.

Из кожуха вынимаем радиатор отопителя (см. Замена радиатора отопителя).

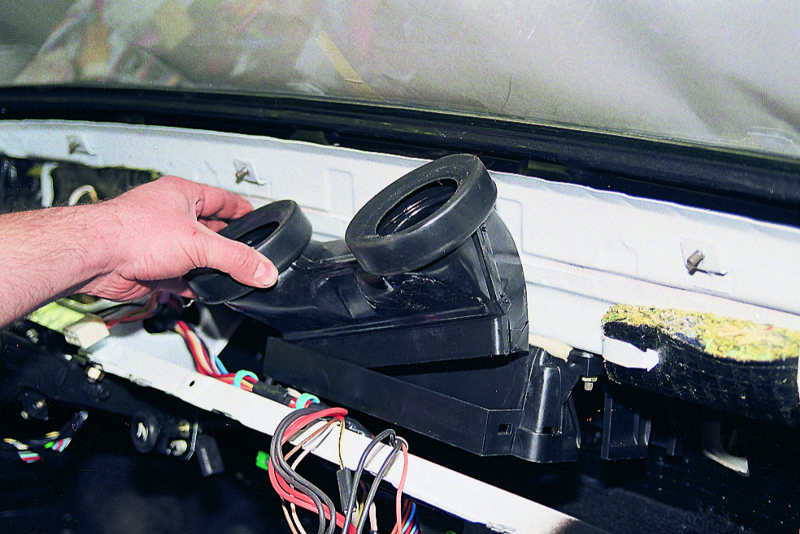

Снимаем верхние воздуховоды.

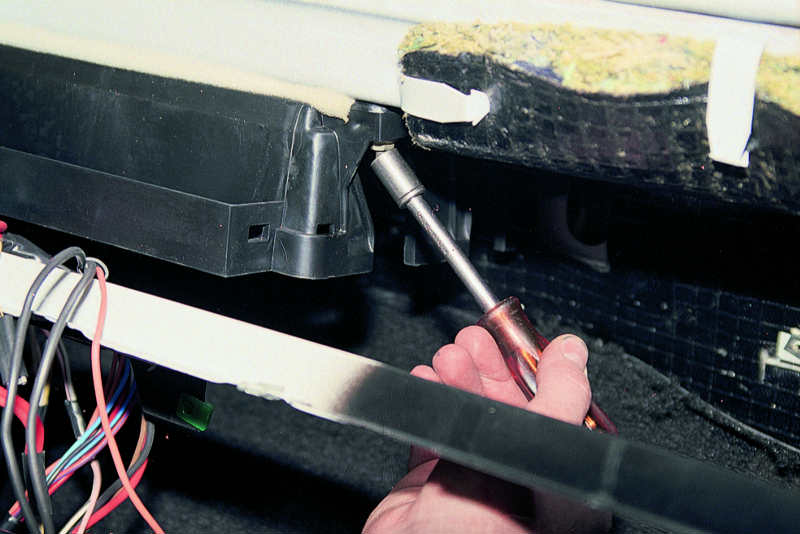

Ключом «на 10» отворачиваем оставшиеся три гайки крепления кожуха радиатора к кузову автомобиля...

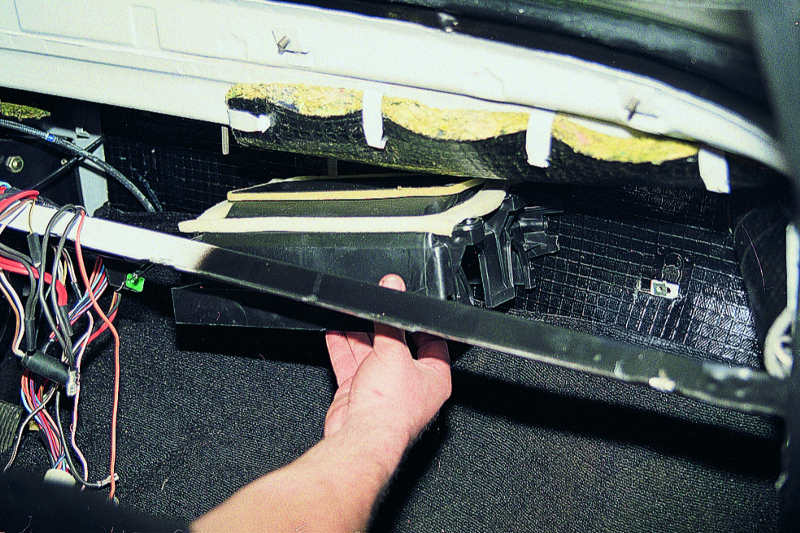

...и снимаем кожух со шпилек.

Устанавливаем отопитель в обратной последовательности.
