8.6. Замена нажимного диска в сборе и подшипника выключения сцепления

 ПОРЯДОК ВЫПОЛНЕНИЯ

Для доступа к дискам сцепления нужно снять коробку передач (см. Замена коробки передач), но есть менее трудоёмкий способ. Работу проводим на смотровой канаве или подъемнике.
Отсоединяем от коробки передач карданную передачу (см. Замена карданной передачи), рабочий цилиндр сцепления (см. Замена рабочего цилиндра сцепления).
Снимаем наконечники проводов с выводов выключателя света заднего хода (см. Замена выключателя света заднего хода).
Отсоединяем от блока цилиндров картер сцепления, а от кузова – поперечину задней опоры силового агрегата (см. Замена коробки передач).

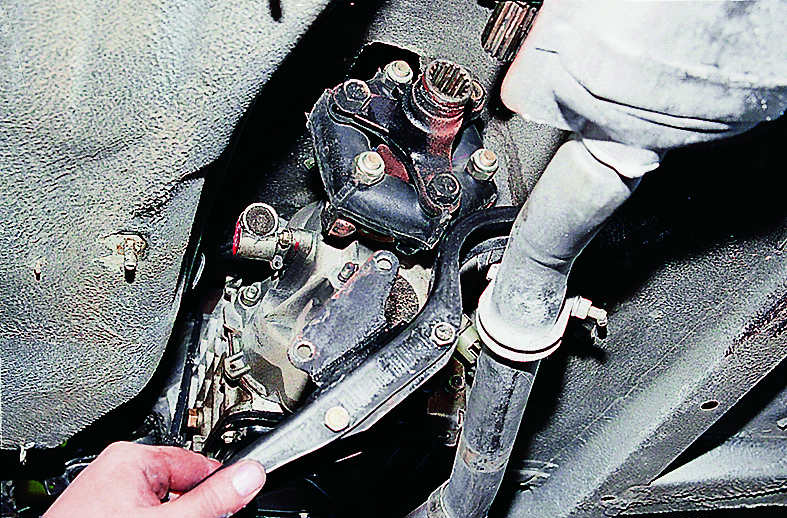

Головкой «на 13» отворачиваем две гайки крепления опоры...

...и снимаем ее с коробки передач.

Сдвигаем коробку передач назад до упора ручки переключения передач в заднюю часть отверстия пола.
Коробка передач будет удерживаться на весу приемной трубой глушителя. Под заднюю часть коробки дополнительно ставим надежный упор.

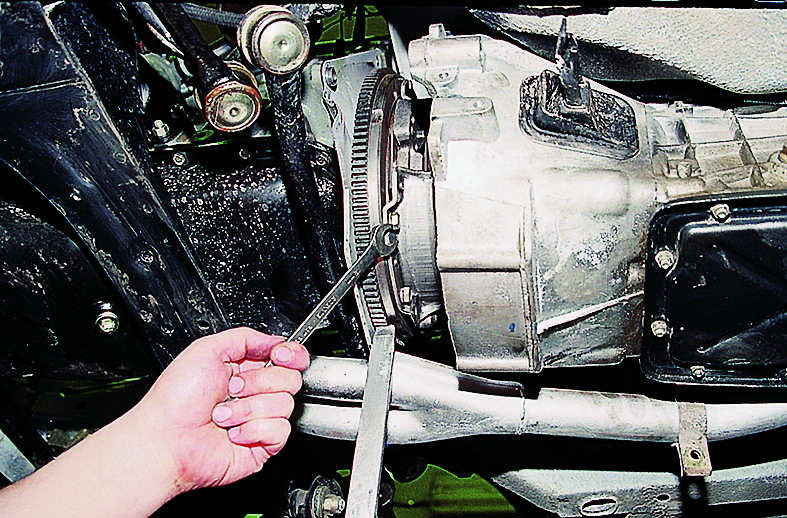

Удерживая маховик монтажной лопаткой, ключом «на 13» отворачиваем шесть болтов крепления кожуха сцепления, проворачивая коленчатый вал для доступа к ним.

Отодвигаем нажимной диск сцепления,...

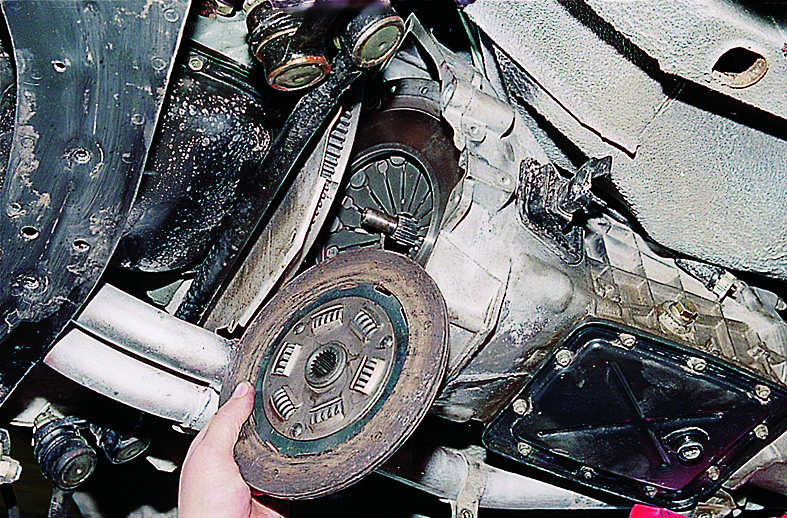

…снимаем ведомый…

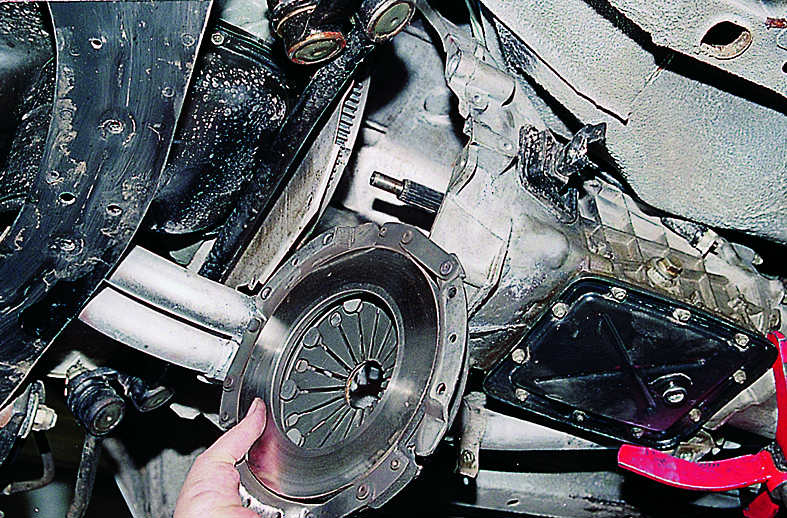

…и нажимной диски сцепления.

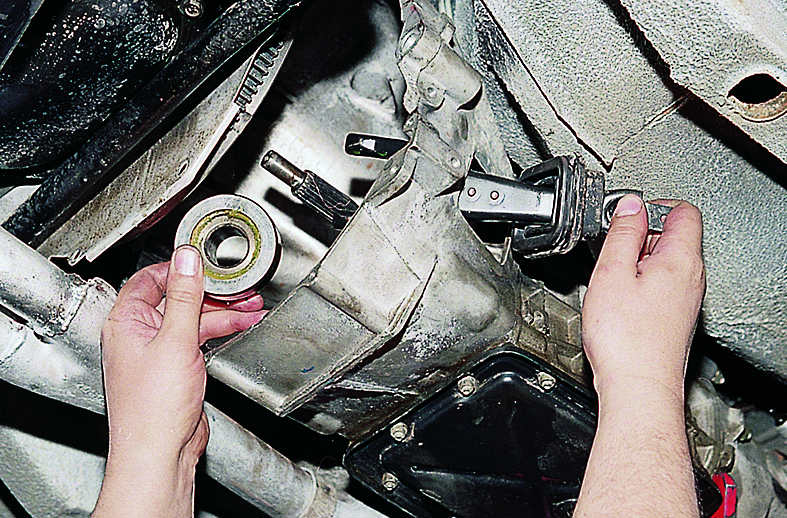

Потянув наружу из картера, вынимаем вилку выключения сцепления, снимаем с ведущего вала коробки передач подшипник выключения сцепления.

Устанавливаем детали сцепления в порядке, обратном снятию. Перед установкой протираем рабочие поверхности маховика, нажимного и ведомого дисков тканью, смоченной в бензине. Ведущий и ведомый диски центрируем относительно подшипника в торце коленчатого вала, используя оправку, имитирующую конец первичного вала коробки передач (см. Приложения). После затяжки болтов крепления кожуха сцепления к маховику оправка должна свободно, от руки, выниматься из подшипника.
Перед установкой коробки передач смазываем тонким слоем смазки ШРУС-4 шлицы первичного вала.
Установив сцепление, регулируем свободный ход толкателя рабочего цилиндра сцепления (см. Регулировка привода).
