21.11. Очиститель и омыватель ветрового стекла

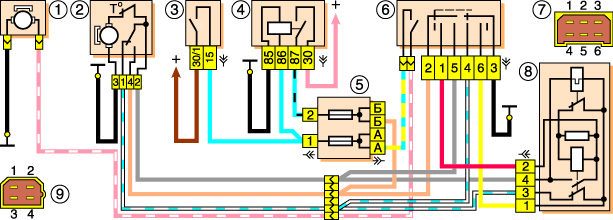

Схема включения очистителя и омывателя ветрового стекла

1 – электродвигатель омывателя ветрового стекла; 2 – электродвигатель очистителя ветрового стекла; 3 – выключатель зажигания; 4 – реле зажигания; 5 – блок предохранителей;	6 – переключатель очистителя и омывателя ветрового стекла; 7 – условная нумерация штекеров в колодке переключателя; 8 – реле очистителя ветрового стекла; 9 – условная нумерация штекеров в колодках реле и электродвигателя очистителя ветрового стекла.

оит из моторедуктора, рычагов и щеток. Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.

Техническая характеристика моторедуктора

Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем. Прерывистый режим работы обеспечивается реле типа РС-514, прикрепленным двумя гайками к передней левой боковине. Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до 50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов.) Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.

Неисправный моторедуктор рекомендуется заменять новым. Погнутые рычаги выправляют, при износе шарниров – заменяют.
Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.

Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение). При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.
