21.7. Стартер

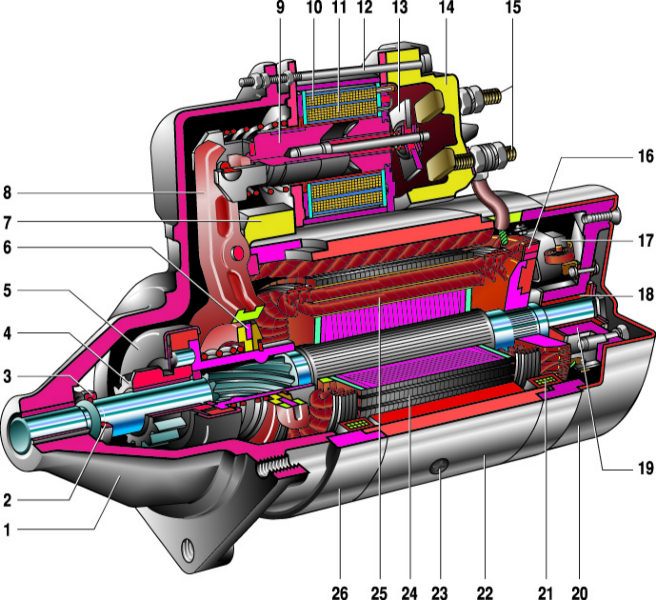

Стартер 35.3708 в сборе

1 – крышка со стороны привода;
2 – стопорное кольцо;
3 – ограничительное кольцо;
4 – шестерня привода;
5 – обгонная муфта;
6 – поводковое кольцо;
7 – резиновая заглушка;
8 – рычаг привода;
9 – якорь реле;
10 – удерживающая обмотка тягового реле;
11 – втягивающая обмотка тягового реле;
12 – стяжной болт реле;
13 – контактная пластина;

14 – крышка реле;
15 – контактные болты;
16 – коллектор;
17 – щетка;
18 – втулка вала якоря;
19 – крышка, со стороны коллектора;
20 – кожух;
21 – шунтовая катушка обмотки статора;
22 – корпус;
23 – винт крепления полюса статора;
24 – якорь;
25 – обмотка якоря;
26 – промежуточное кольцо.

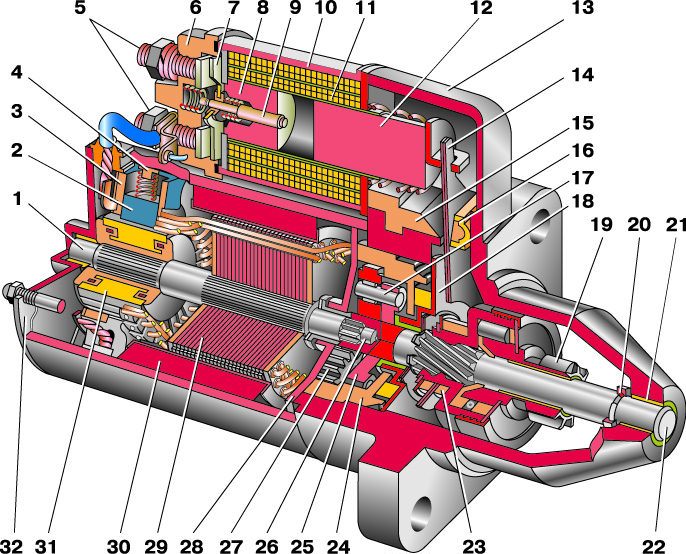

Стартер 5722.3708 в сборе

1 – вал якоря;
2 – «положительная» щетка;
3 – щеткодержатель;
4 – скоба;
5 – контактные болты;
6 – тяговое реле;
7 – контактная пластина;
8 – сердечник тягового реле;
9 – шток тягового реле;
10 – удерживающая обмотка;
11 – втягивающая обмотка;
12 – якорь реле;
13 – передняя крышка;
14 – рычаг привода;
15 – кронштейн рычага;
16 – прокладка;

17 – ось планетарной шестерни;
18 – опора вала привода с вкладышем;
19 – обгонная муфта;
20 – ограничительное кольцо;
21 – втулка передней крышки;
22 – вал привода;
23 – кольцо отводящее;
24 – шестерня с внутренними зубьями;
25 – водило;
26 – центральная (ведущая) шестерня;
27 – сателлит;
28 – опора вала якоря с вкладышем;
29 – сердечник якоря;
30 – постоянный магнит;
31 – коллектор;
32 – задняя крышка с втулкой.

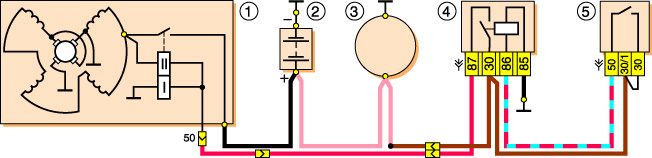

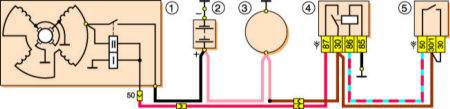

Схема соединений стартера

1 – стартер;
2 – аккумуляторная батарея;
3 – генератор;

4 – реле включения стартера;
5 – выключатель зажигания.

Стартер 35.3708 – четырехщеточный электродвигатель постоянного тока со смешанным возбуждением и с электромагнитным двухобмоточным тяговым реле.

Техническая характеристика стартера 35.3708

Номинальная мощность, кВт

1,3
Потребляемый ток при максимальной мощности, не более, А
290±10
Потребляемый ток в заторможенном состоянии, не более, А
550
Потребляемый ток в режиме холостого хода, не более, А

60

В корпусе стартера винтами закреплены четыре полюса с обмотками возбуждения: тремя сериесными (последовательными) и одной шунтовой (параллельной). Корпус вместе с крышками стянут двумя болтами. Якорь – с торцевым коллектором. Задний конец вала якоря вращается в металлокерамической втулке, запрессованной в крышку со стороны коллектора, а передний конец – во втулке, запрессованной в крышку со стороны привода.

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты якоря стартера от повреждения из-за чрезмерной частоты вращения.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение через дополнительное реле типа 113.3747-10 подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.

Напряжение срабатывания тягового реле должно быть не более 9 В при (20±5)°С. Если это не так, в реле или приводе имеется неисправность. Исправность привода определяется при осмотре после разборки стартера. Неисправное реле заменяют.

На части двигателей установлен стартер 5722.3708 – четырехполюсный четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

Техническая характеристика стартера 5722.3708

Номинальная мощность, кВт

1,55
Потребляемый ток при максимальной мощности, не более, А
375
Потребляемый ток в заторможенном состоянии, не более, А
700
Потребляемый ток в режиме холостого хода, не более, А
80

К стальному корпусу стартера приклеены четыре постоянных магнита, изнутри каждый дополнительно закреплен развальцованной алюминиевой втулкой. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре вала. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной шестерни, трех планетарных шестерен, водила и шестерни с внутренним зацеплением (эпициклической).

На валу привода установлена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты редуктора и якоря стартера от повреждения из-за чрезмерной частоты вращения.

Устройство и работа тягового реле и схема подачи электропитания аналогичны стартеру 35.3708.
