21.3. Снятие блока реле

 ПОРЯДОК ВЫПОЛНЕНИЯ

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113.3747-10, управляющих включением: ближнего света фар, дальнего света фар и обогрева стекла двери задка.
Отсоединяем «минусовой» провод от аккумуляторной батареи.
Для снятия реле…

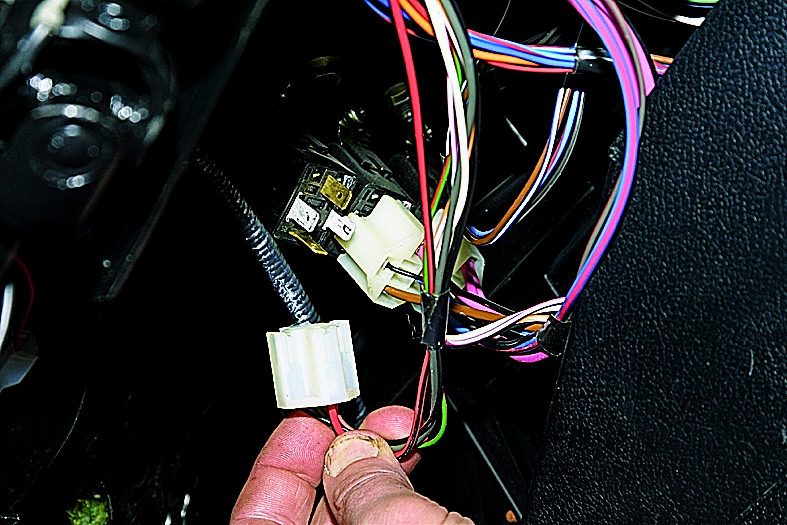

…отсоединяем колодку.

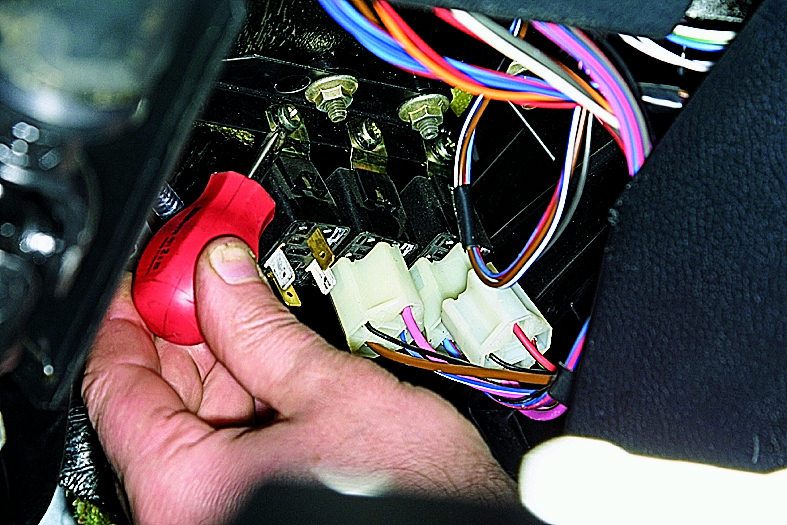

Отвернув крестообразной отверткой саморез,…

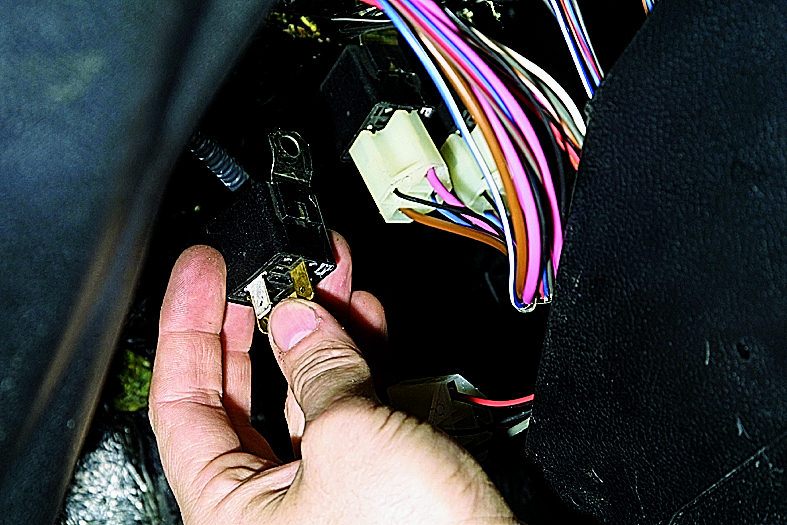

…снимаем реле.

Реле включения стартера и зажигания закреплены под дополнительным блоком предохранителей (на автомобиле с впрысковым двигателем прикреплены к кронштейну реле системы впрыска).

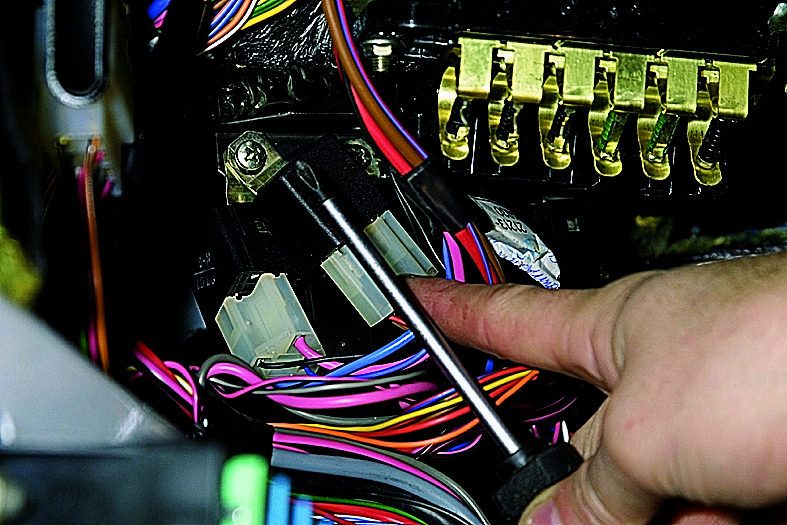

Крестообразной отверткой отворачиваем саморез крепления обоих реле.

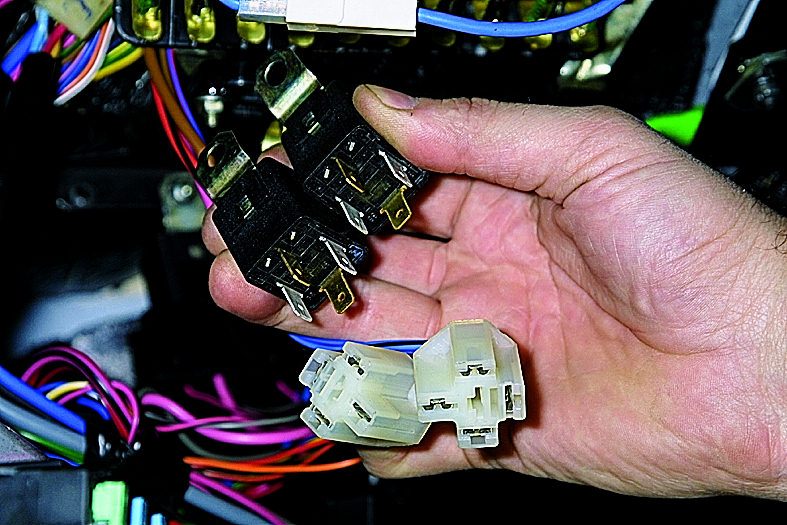

Сняв реле, отсоединяем колодки.

Устанавливаем реле в обратной последовательности.
Так как все реле – однотипные, при выходе из строя одного из них можно временно подсоединить его колодку к другому реле. Например, при выходе из строя реле включения стартера его колодку можно подключить к реле обогрева стекла двери задка.
