8.5.3. Регулировка дифференциала

Дифференциал подлежит регулировке, если проводилась замена колец подшипников, картера коробки передач или подшипников дифференциала. При этом необходимы стрелочный индикатор, отшлифованная поверочная плита, устанавливаемая на полуосевую шестерню. Для регулировки необходимо выполнить следующее:

- запрессовать в картер коробки передач наружное кольцо подшипника (сторона ведомого конического зубчатого колеса) вместе с устанавливаемой под ним шайбой толщиной 1,0 мм. Толщина шайбы всегда должна быть 1,0 мм, ее обозначение — S1;

- запрессовать на другой стороне в картер коробки передач кольцо подшипника без шайбы. Кольца подшипников изготовлены в комплекте, использовать их можно только в комплекте;

- установить в картер дифференциал и соединить обе половинки (оба картера) с помощью болтов. Предварительно выбить установочные штифты. Затянуть болты моментом 25 Н·м;

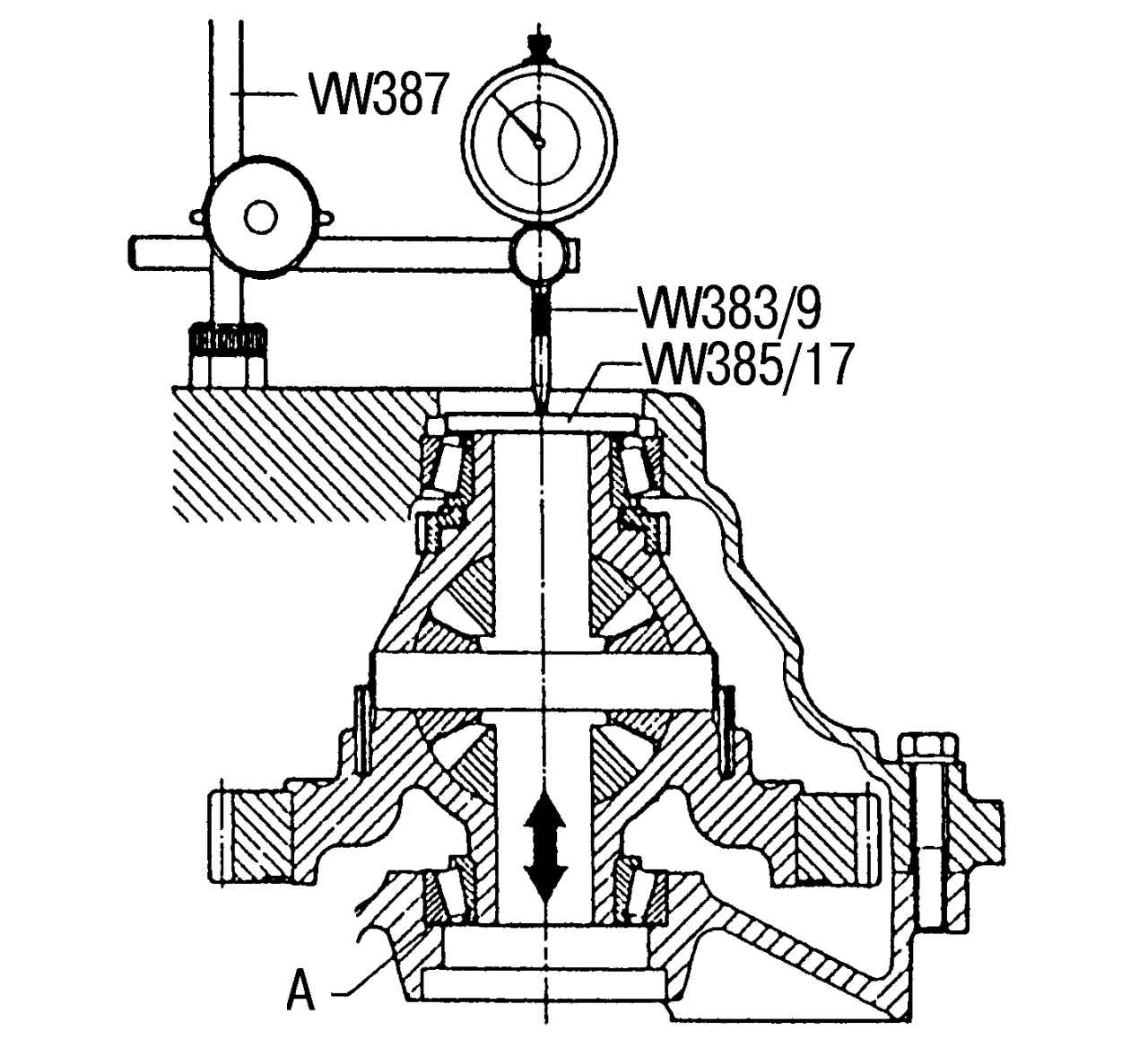

Рис. 207. Определение толщины компенсационной шайбы для установки под наружным кольцом подшипника дифференциала

- установить на дифференциале поверочную плиту VW 385/17, как показано на рис. 207; При ее отсутствии можно также использовать прошедшую тонкое шлифование поверочную плиту при условии, что она подходит по размерам под отверстие фланца;

- установить стрелочный индикатор таким образом, чтобы измерительный штифт имел посадку на плите, и установить на нем предварительное натяжение 1,0 мм;

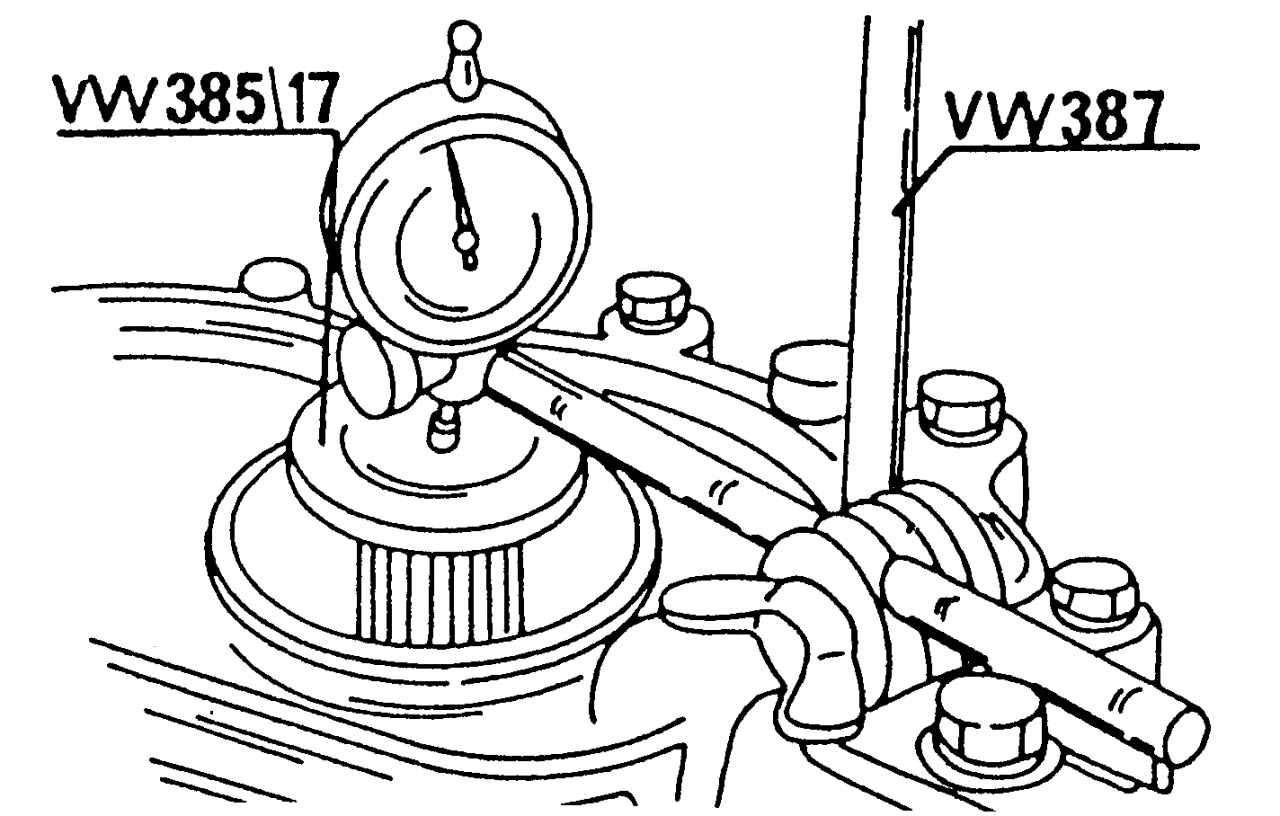

Рис. 208. Измерение возвратно-поступательного перемещения дифференциала для определения толщины компенсационной шайбы S2 для установки под наружным кольцом подшипника дифференциала

- перемещать дифференциал попеременно то в одну, то в другую сторону и следить за показаниями прибора (рис. 208);

- толщина другой компенсационной шайбы увеличивается на 0,30 мм (предварительное натяжение). Если полученный результат перемещения составляет, например, 1,50 мм, то толщину второй компенсационной шайбы (ее обозначение S2) можно вычислить следующим образом.

Пример

Измеренное значение        1,50 мм

Значение предварительного натяжения        0,30 мм

Толщина компенсационной шайбы S2 определяется так:        1,5+0,3=1,80 (мм);

- существует 21 тип различных по толщине компенсационных шайб, а также шайба толщиной 1,0 мм при разнице в толщине между соседними по размеру шайбами, равной 0,05 мм. Благодаря этому всегда можно точно подобрать необходимый размер;

- снова снять картер коробки передач, выпрессовать кольцо подшипника без компенсационной шайбы, установить установленную вычислением компенсационную шайбу S2 и запрессовать кольцо подшипника.
