14.16.5. Электрические стеклоподъемники

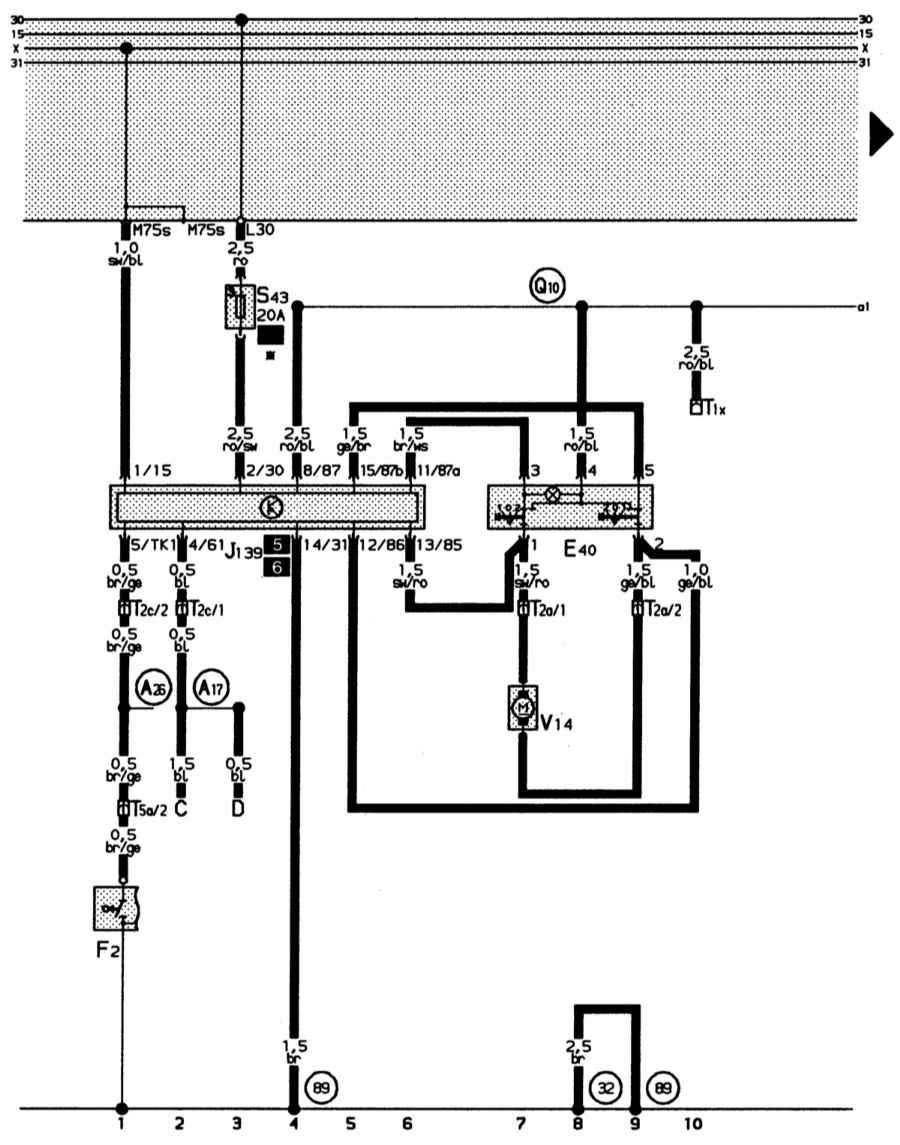

Q20 – соединительная линия – 1 (концевой выключатель), в электроцепи стеклоподъемников
* – только при наличии системы автопроверки
C – трехфазный генератор переменного тока
D – выключатель зажигания и стартера
E40 – выключатель стеклоподъемника, спереди слева
F2 – концевой выключатель передней левой двери с контактом к зуммеру
J139 – блок управления стеклоподъемниками
S43 – термопредохранитель для стеклоподъемников (на дополнительном блоке реле)
T1x – одноконтактное штекерное соединение зеленого цвета, за приборной панелью слева
T2a – двухконтактное штекерное соединение, в двери водителя
T2c – двухконтактное штекерное соединение белого цвета, за приборной панелью слева
T5a – пятиконтактное штекерное соединение коричневого цвета, штекерная станция в дополнительном блоке реле
V14 – двигатель стеклоподъемника, слева
32 – точка «массы», за приборной панелью слева
89 – соединение на «массу» (корпус) – 1, в электроцепи стеклоподъемников
A17 – соединительная линия (61), в электроцепи к приборной панели

A26 – соединительная линия (дверной концевой выключатель/водительская сторона), в электроцепи к приборной панели
Q10 – положительная соединительная линия (87), в электроцепи стеклоподъемники/центральный замок и дверной концевой выключатель
* – установить на любую свободную ячейку реле

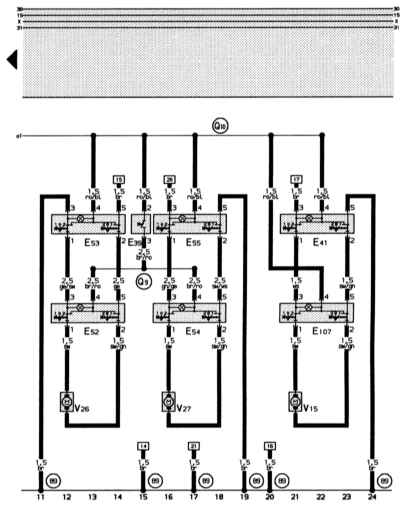

E39 – запирающий выключатель задних стеклоподъемников
E41 – выключатель стеклоподъемника спереди справа
E52 – выключатель стеклоподъемника сзади слева (в двери)
E53 – выключатель стеклоподъемника сзади слева (на центральной консоли)
E54 – выключатель стеклоподъемника сзади справа (в двери)
E55 – выключатель секлоподъемника сзади справа (на центральной консоли)
E107 – выключатель стеклоподъемника (в двери переднего пассажира)
V15 – двигатель стеклоподъемника справа
V26 – двигатель стеклоподъемника сзади слева
V27 – двигатель стеклоподъемника сзади справа
89 – соединение на «массу» (корпус) – 1, в электроцепи стеклоподъемников
Q9 – соединительная линия в электроцепи стеклоподъемников
Q10 – положительная соединительная линия (87), в электроцепи стеклоподъемники/центральный замок и дверной концевой выключатель
