2.10.10. Уплотнительные фланцы и двухмассовый маховик / маховик

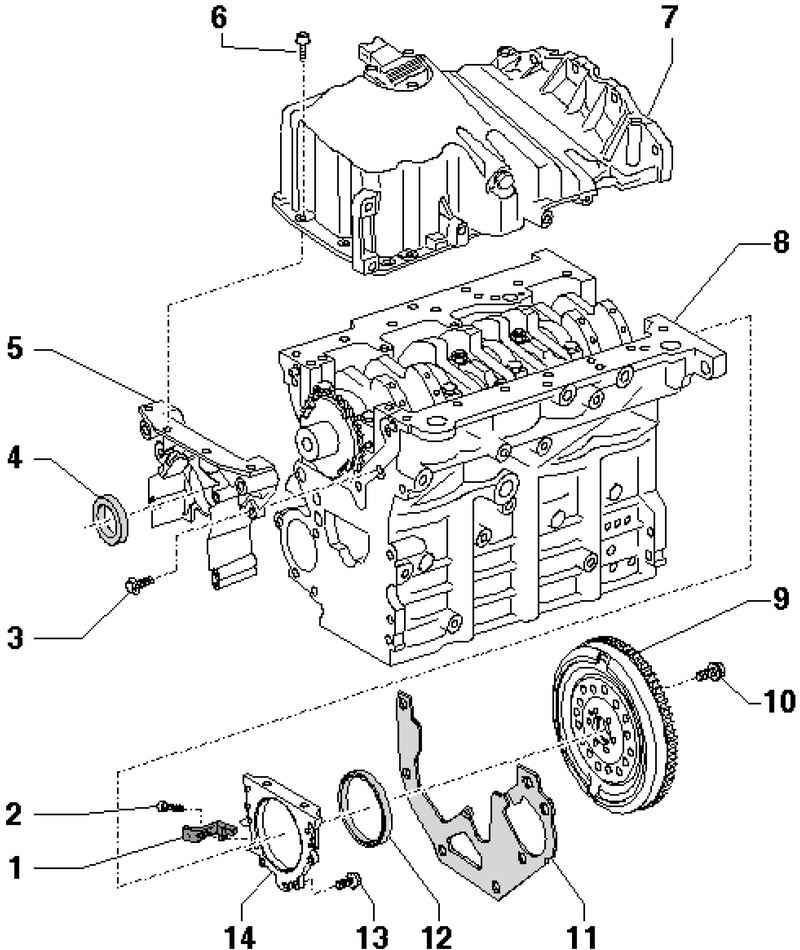

Рис. 2.498. Уплотнительные фланцы и двухмассовый маховик: 1 – датчик числа оборотов двигателя; 2 – болт 4,5 Н·м; 3 – болт 15 Н·м; 4 – уплотнительная манжета; 5 – передний уплотнительный фланец; 6 – болт 15 Н·м; 7 – масляный поддон; 8 – блок цилиндров; 9 – двухмассовый маховик/маховик; 10 – болт крепления двухмассового маховика/маховика; 11 – промежуточный щиток; 12 – кольцо датчика; 13 – болт 15 Н·м; 14 – задний уплотнительный фланец с уплотнительной манжетой

Рис. 2.93. Проверка установки фланца

Подвесьте промежуточный щиток на уплотнительном фланце и насадите его на установочные втулки (рис. 2.93).

Приведите рамку радиатора в сервисное положение.

Снимите поликлиновой ремень.

Снимите зубчатый ремень.

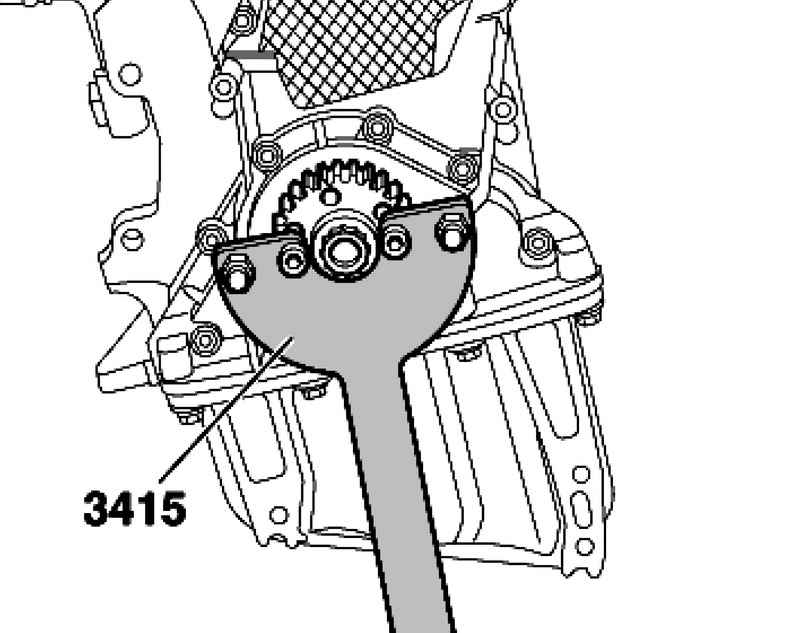

Рис. 2.499. Фиксация шестерни коленвала

Снимите шестерню коленвала, для чего зафиксируйте ее с помощью контропоры (рис. 2.499).

Рис. 2.112. Установка центрального болта в коленвал

Перед установкой съемника манжетного уплотнения вкрутите центральный болт шестерни в коленвал до упора (рис. 2.112).

Рис. 2.113. Вкручивание резьбовой головки в манжетное уплотнение

Выкрутите внутреннюю часть съемника манжетного уплотнения на восемь оборотов из внешней части и зафиксируйте болтом с накаткой (рис. 2.113).

Смажьте резьбовую головку съемника моторным маслом, установите и, сильно надавив, вкрутите ее как можно глубже в манжетное уплотнение.

Ослабьте болт с накаткой и поворачивать внутреннюю часть съемника против коленвала, пока манжетное уплотнение не будет вытянуто.

Зажмите съемник плоскими местами в тисках.

Удалите манжетное уплотнение клещами.

Очистите рабочую и прилегающую поверхности.

ПРИМЕЧАНИЕ Замените болты, затягиваемые на определенный угол. Рабочую кромку и внешний край манжетного уплотнения перед запрессовкой не смазывайте.

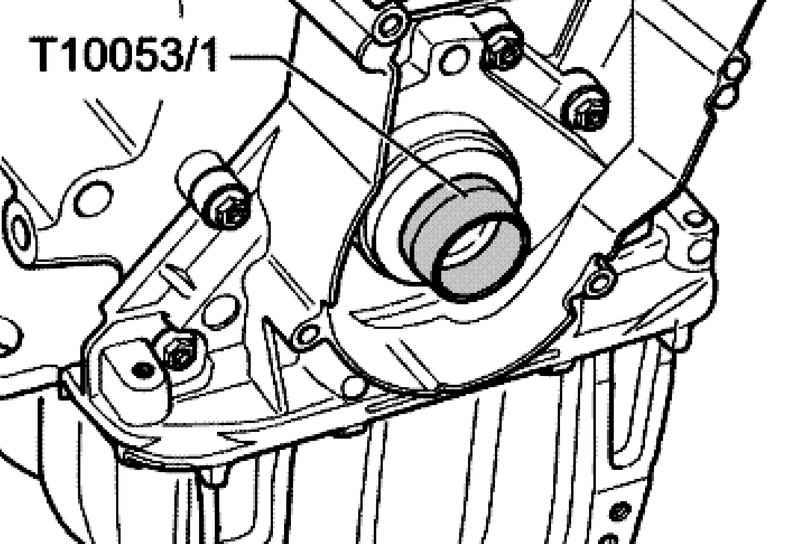

Рис. 2.500. Установка направляющей втулки на носок коленвала

Насадите направляющую втулку на носок коленвала (рис. 2.500).

Насадите манжетное уплотнение через направляющую втулку.

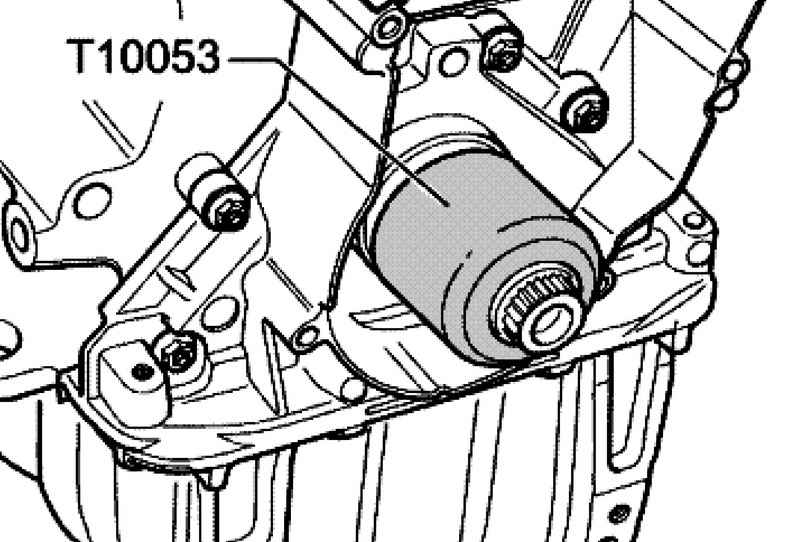

Рис. 2.501. Запрессовка сальника

Запрессуйте манжетное уплотнение заподлицо с нажимной втулкой и центральным болтом (рис. 2.501).

Замените центральный болт шестерни.

На прилегающих поверхностях между приводной звездочкой зубчатого ремня и коленвалом не должно быть масла.

Болт шестерни коленвала дополнительно не смазывайте.

Установите шестерню коленвала, для этого придерживать шестерню с помощью контропоры.

Дальнейшая установка осуществляется в обратной последовательности.

Установите зубчатый ремень (отрегулируйте фазы газораспределения).

Установите гаситель крутильных колебаний.

Установите поликлиновой ремень.

Установите рамку радиатора с навесными элементами.

Опустите упор передней опоры за счет собственного веса на резиновый буфер и затяните гайки.

Рис. 2.96. Крепление резинового буфера

Установите накладку переднего бампера (рис. 2.96).

Звездочка привода зубчатого ремня к коленвалу*: 120 Н·м +90°**.

Упор передней опоры к рамке радиатора: 28 Н·м.

Шланговые хомуты, ширина 9 мм: 3 Н·м.

Шланговые хомуты, ширина 13 мм: 5,5 Н·м.
