2.10.6. Снятие и установка кронштейна дополнительных агрегатов

Отсоедините массовый кабель от АКБ при выключенном зажигании.

Слейте охлаждающую жидкость.

Приведите рамку радиатора в сервисное положение.

Снимите поликлиновой ремень.

Рис. 2.65. Электрический разъем датчика уровня и температуры масла

Отсоедините электрический разъем на датчике уровня и температуры масла (рис. 2.65).

Рис. 2.67. Крепление компрессора кондиционера и штекерный разъем провода

Отсоедините штекерный разъем 1 провода, идущего к электромагнитной муфте компрессора кондиционера (рис. 2.67).

ВНИМАНИЕ Запрещается открывать контур системы кондиционирования климатической установки.

Открутите компрессор кондиционера от кронштейна.

ПРИМЕЧАНИЕ Чтобы избежать повреждений линий и шлангов контура системы кондиционирования, необходимо следить за тем, чтобы линии и шланги были проложены без натяга, перегибов и изломов.

Вывесите компрессор кондиционера с подсоединенными трубопроводами слева на автомобиле.

Открутите электрический провод 1 от генератора.

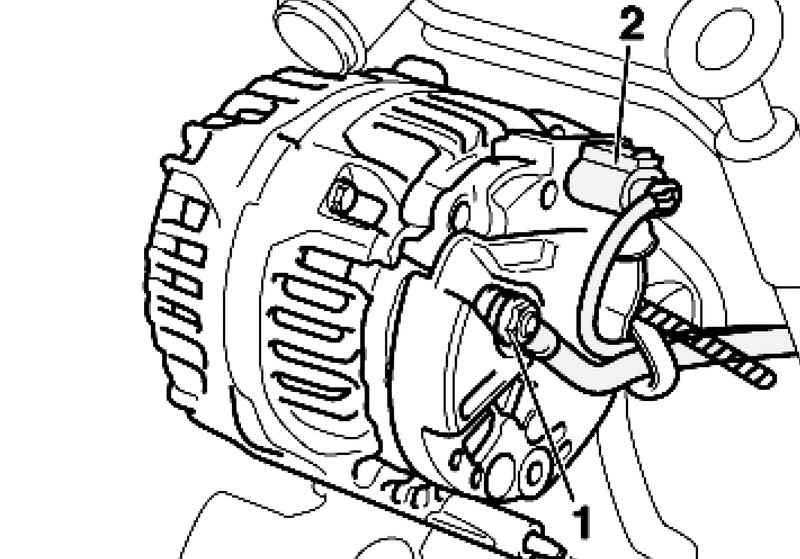

Рис. 2.483. Электрический провод и штекерное соединение генератора

Отсоедините штекерное соединение 2 (рис. 2.483).

Выкрутите болты.

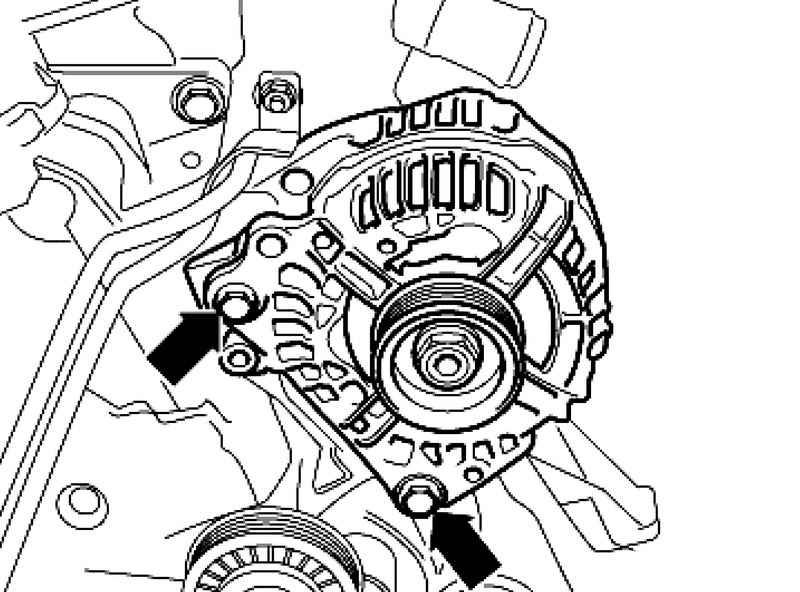

Рис. 2.484. Крепление генератора

Снимите генератор (рис. 2.484).

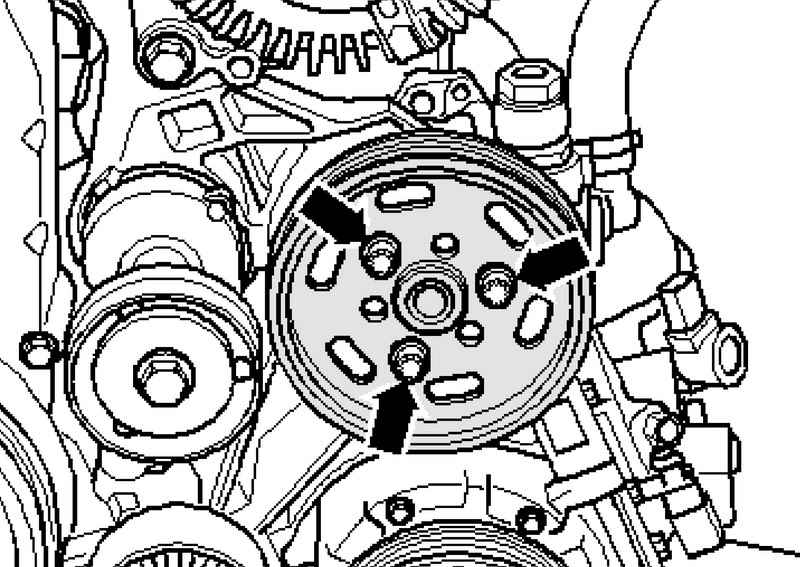

Рис. 2.485. Крепление ременного шкива насоса гидроусилителя

Открутите ременный шкив насоса гидроусилителя, при этом ременный шкив необходимо придерживать с помощь оправки (рис. 2.485).

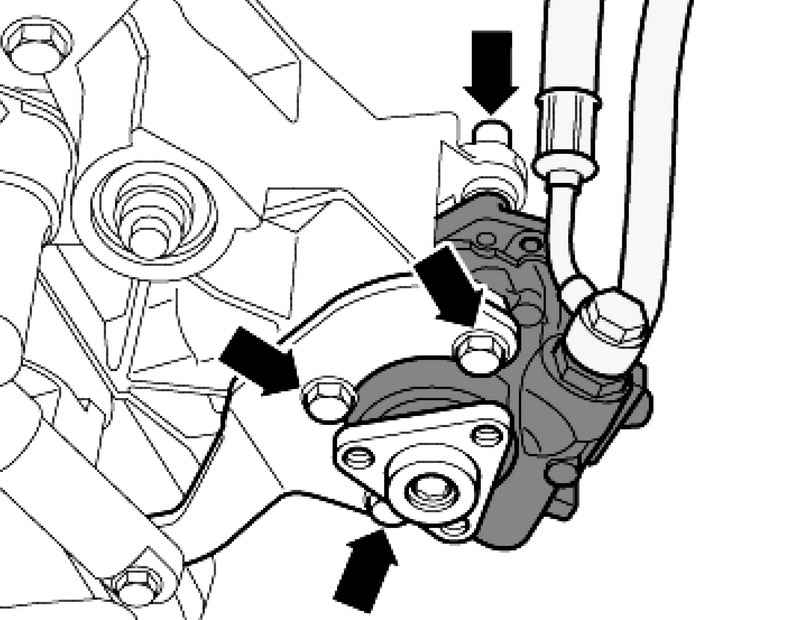

Рис. 2.486. Крепление насоса гидроусилителя

Открутите насос гидроусилителя и подвязать в стороне, трубки остаются подключенными (рис. 2.486).

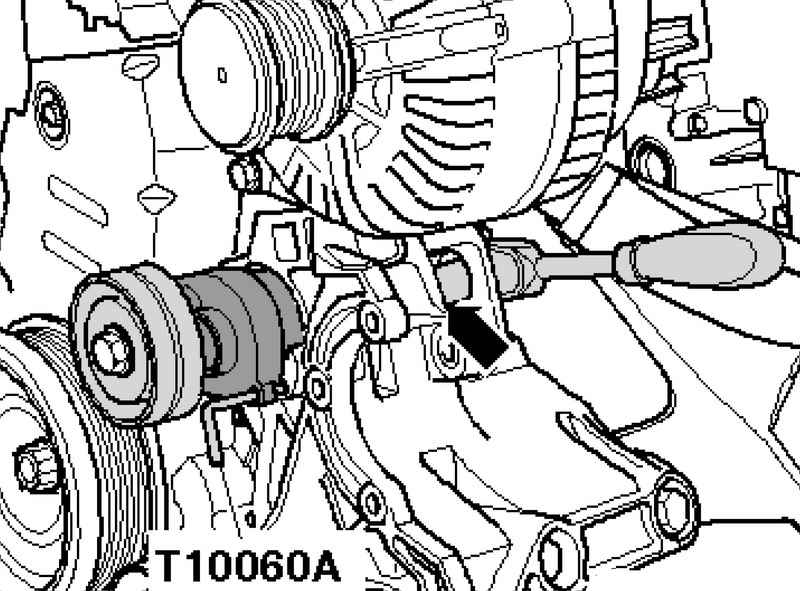

Рис. 2.479. Снятие натяжного элемента поликлинового ремня

Выкрутите болт и снимите натяжной элемент поликлинового ремня (рис. 2.479).

Отсоедините шланг системы охлаждения от соединительного патрубка 2.

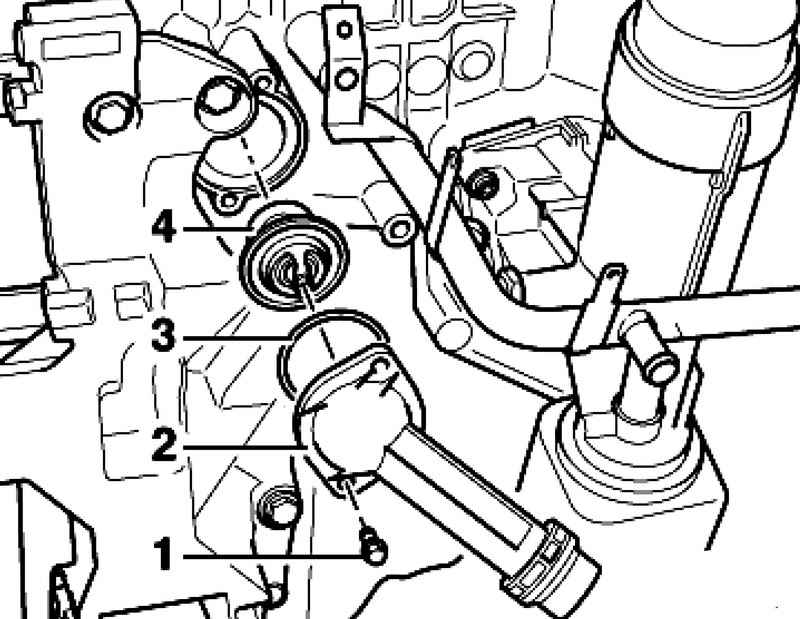

Рис. 2.487. Снятие термостата

Выкрутите болты 1 соединительного патрубка и снимите патрубок с термостатом 4 и уплотнительным кольцом круглого сечения 3 (рис. 2.487).

Снимите зубчатый ремень.

Снимите обводной ролик.

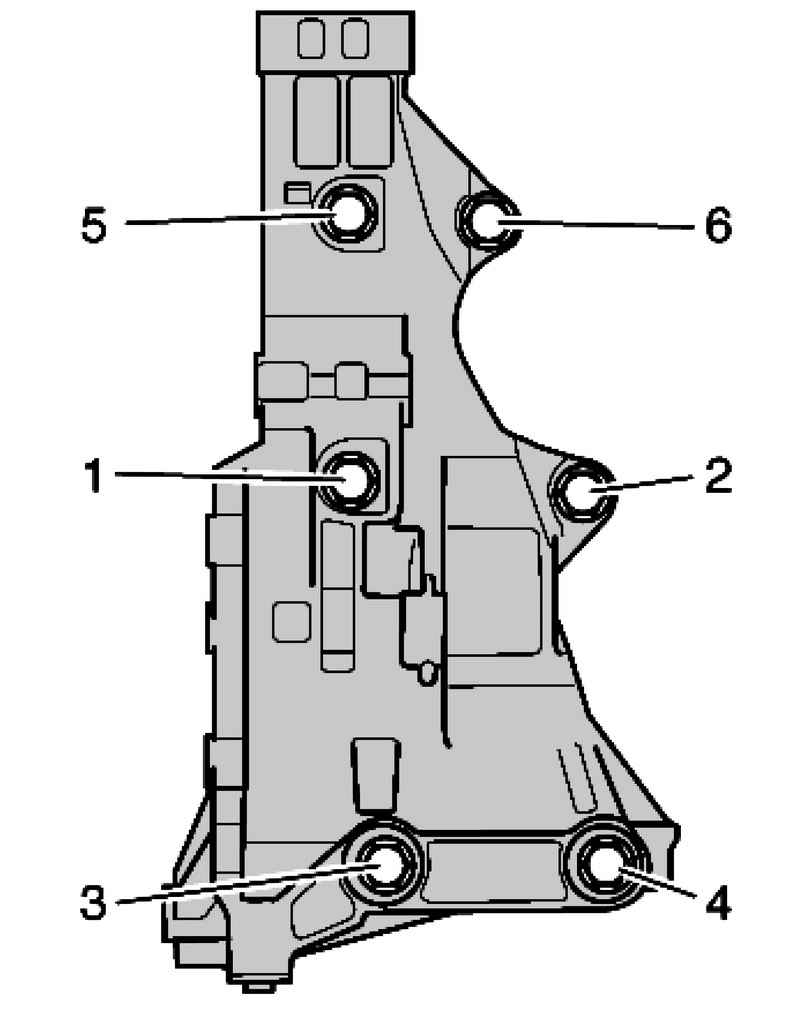

Рис. 2.488. Крепление кронштейна дополнительных агрегатов

Выкрутите болты 1–6 и снимите кронштейн дополнительных агрегатов (рис. 2.488).

Установка производится в обратной последовательности.

Проконтролируйте, на месте ли установочная втулки вверху справа между кронштейном вспомогательных агрегатов и блоком цилиндров. Если нет – вставляйте.

Затяните болты в последовательности 1–6: сначала от руки, затем с определенным моментом затяжки.

Установите зубчатый ремень (отрегулируйте фазы газораспределения).

Установите гаситель крутильных колебаний.

Установите соединительный патрубок термостата вместе с термостатом.

Установите натяжной элемент поликлинового ремня.

Установите насос гидроусилителя.

Установите генератор.

Установите компрессор кондиционера.

Установите поликлиновой ремень.

Установите рамку радиатора с навесными элементами.

Опустите упор передней опоры за счет собственного веса на резиновый буфер и затяните гайки.

Установите накладку переднего бампера.

Подключите аккумуляторную батарею.

Залейте охлаждающую жидкость.

Кронштейн дополнительных агрегатов к блоку цилиндров: 45 Н·м.

Обводной ролик зубчатого ремня к кронштейну дополнительных агрегатов*: 40 Н·м + 90°**.

Упор передней опоры к рамке радиатора: 28 Н·м

Шланговые хомуты, ширина 9 мм: 3 Н·м.

Шланговые хомуты, ширина 13 мм: 5,5 Н·м.
