2.10.3. Снятие и установка поликлинового ремня

Рис. 2.44. Болты выпускной трубы независимого дополнительного отопителя

В автомобилях с дополнительным отопителем выкрутите болты выпускной трубы независимого/ дополнительного отопителя из шумоизоляционного экрана (рис. 2.44).

Рис. 2.45. Крепление передней шумоизоляции

Ослабьте зажимы 1–3 и снимите передний и задний шумоизоляционный экраны (рис. 2.45).

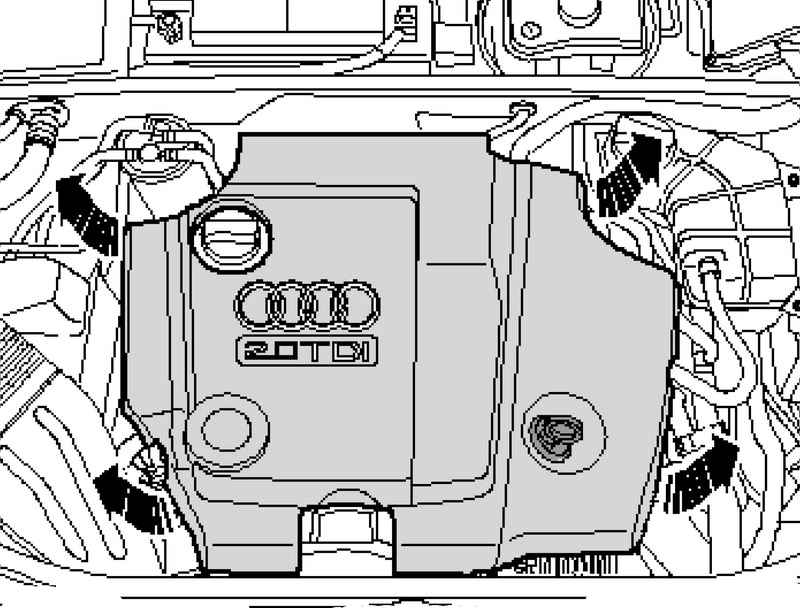

Рис. 2.474. Снятие кожуха двигателя

Снимите кожух двигателя (рис. 2.474).

Выкрутите болты.

Рис. 2.2. Воздуховод

Снимите воздуховод 1 и 2 (рис. 2.2).

Снимите уплотнитель моторного отсека на рамке радиатора.

Рис. 2.475. Крепление верхней части защитного кожуха

Снимите верхнюю часть защитного кожуха, освободив фиксирующие скобы (рис. 2.475).

ПРИМЕЧАНИЕ Перед снятием поликлинового ремня пометьте направление хода мелом или фломастером. Изменение направления хода ранее эксплуатировавшегося ремня может привести к его повреждению

Рис. 2.476. Ослабление натяжения поликлинового ремня

Для ослабления натяжения поликлинового ремня поверните натяжной элемент в направлении стрелки и зафиксируйте его с помощью оправки (рис. 2.476).

Снимите поликлиновой ремень.

Установите компоненты в обратной последовательности.

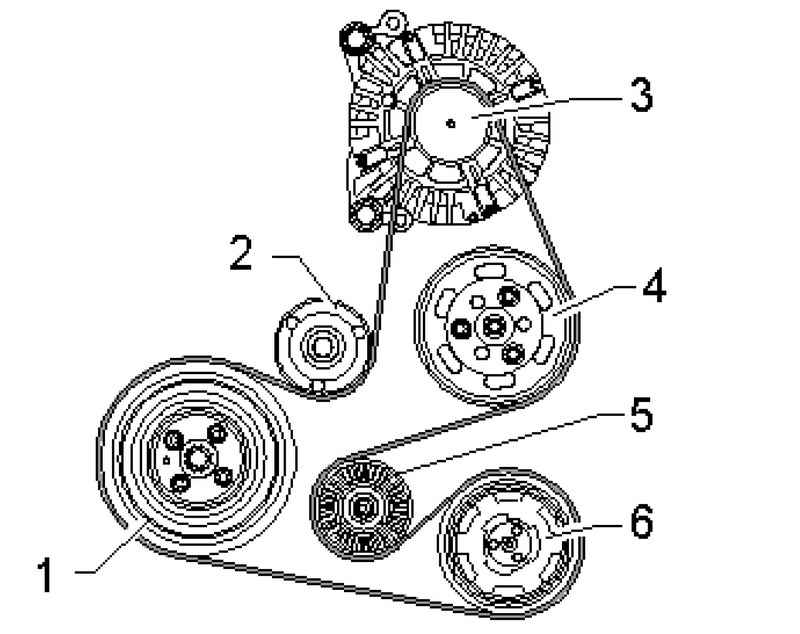

Рис. 2.477. Контур поликлинового ремня: 1 – гаситель крутильных колебаний; 2 – натяжной элемент; 3 – генератор; 4 – насос гидроусилителя; 5 – обводной ролик; 6 – компрессор кондиционера

Уложите поликлиновой ремень на шкивы (рис. 2.477).

Удерживая натяжной элемент гаечным ключом, извлеките стопор и ослабьте натяжной элемент.

Проверьте правильность прокладки поликлинового ремня.

Заведите двигатель и проверьте ход ремня.
