2.3.2. Снятие и установка поликлинового ремня

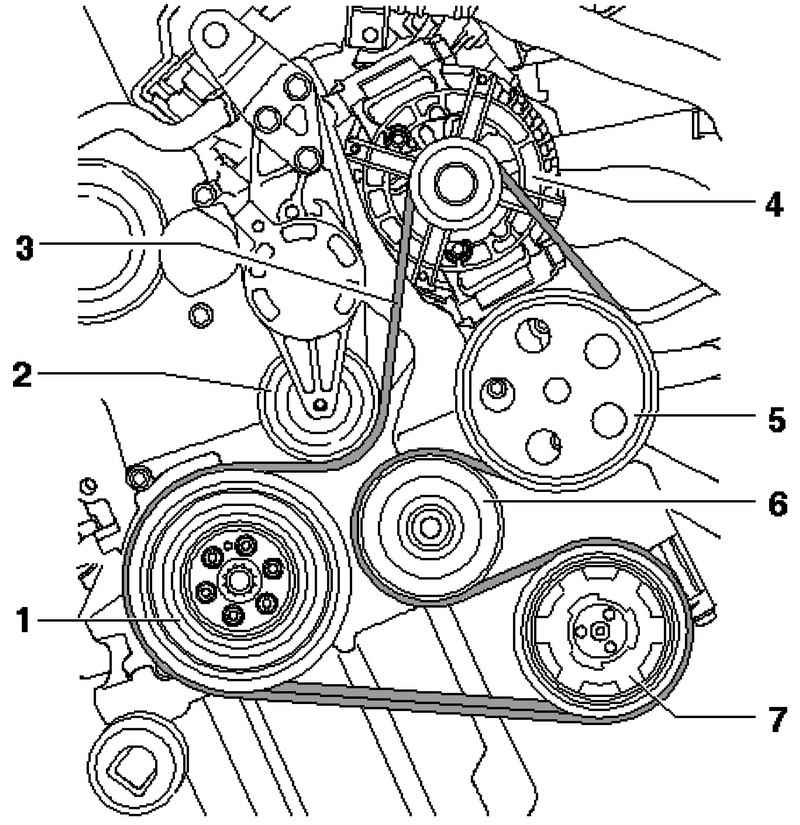

Рис. 2.97. Контур поликлинового ремня: 1 – демпфер крутильных колебаний; 2 – натяжной демпфер поликлинового ремня; 3 – поликлиновый ремень; 4 – генератор; 5 – насос гидроусилителя; 6 – отводной ролик; 7 – компрессор кондиционера

ПРИМЕЧАНИЕ

Перед снятием поликлинового ремня пометьте направление хода мелом или фломастером. Изменение направления хода ранее эксплуатировавшегося ремня может приведите к его повреждению

Снятие

Пометьте направление хода поликлинового ремня.

Рис. 2.64. Ослабление поликлинового ремня

Для ослабления поликлинового ремня поверните натяжной демпфер по стрелке (рис. 2.64).

Зафиксируйте натяжной элемент с помощью фиксатора.

Снимите поликлиновый ремень.

Установка

Проверьте правильность положения поликлинового ремня.

Заведите двигатель и проверьте ход ремня.

ПРИМЕЧАНИЕ

Удерживая натяжной элемент гаечным ключом, извлеките стопор и ослабьте натяжной элемент.
