2.3.21. Снятие и установка фазовращателя

Снимите насос высокого давления.

Выкрутите болты.

Рис. 2.142. Крепление крышки ГБЦ

Снимите крышку ГБЦ (рис. 2.142).

Снимите вакуумный насос.

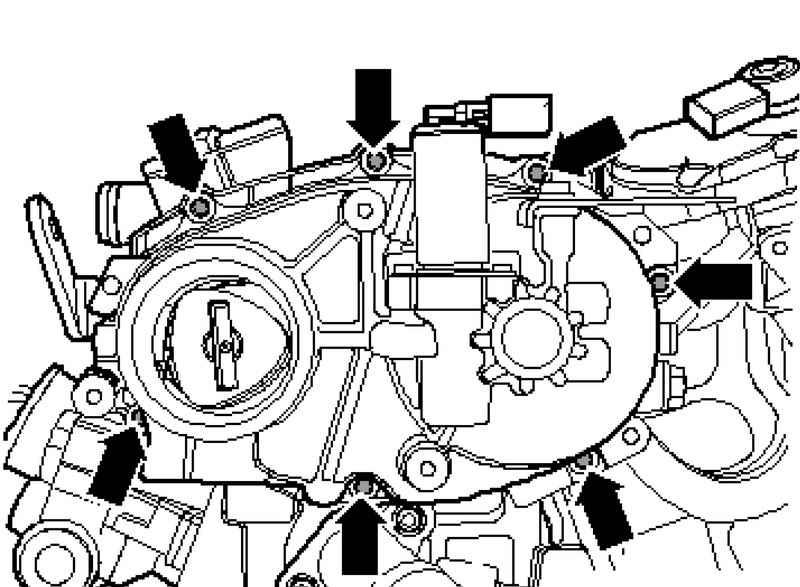

Рис. 2.158. Крепление корпуса регулятора фаз газораспределения

Снимите корпус регулятора фаз газораспределения (рис. 2.158).

Рис. 2.153. Совмещение выемок

Совместите отметку на шестерне распредвала с отметкой на защитном кожухе зубчатого ремня. Выемки стоят вертикально друг напротив друга (рис. 2.153).

Установите фиксатор распредвалов, как показано на рисунке 2.159, и закрепите его.

Открутите крепежный винт фазовращателя торцевой насадкой.

Сожмите натяжитель цепи А и поставьте его на фиксатор В (рис. 2.160).

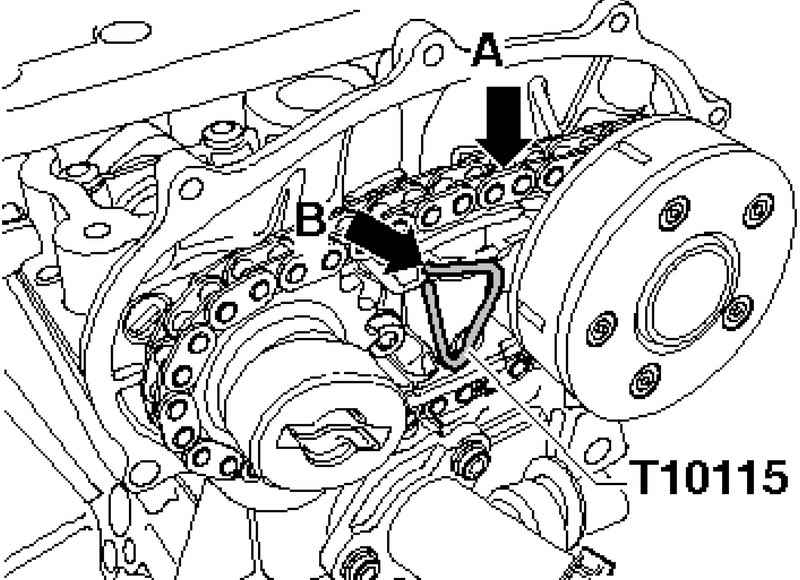

Рис. 2.160. Установка натяжителя на фиксатор

Выкрутите крепежный винт фазовращателя и снимите его вместе с цепью.

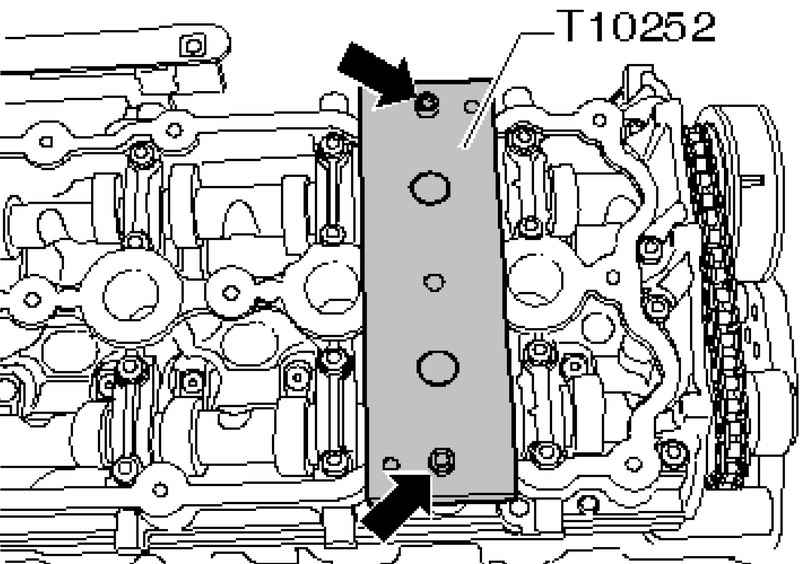

Рис. 2.159. Установка фиксатора распредвалов

Распредвалы следует застопорить фиксатором распредвалов (рис. 2.159).

Наденьте цепь на фазовращатель.

Поставьте фазовращатель перед выпускным распредвалом, чтобы совместить вырез А с шипом В (рис. 2.161).

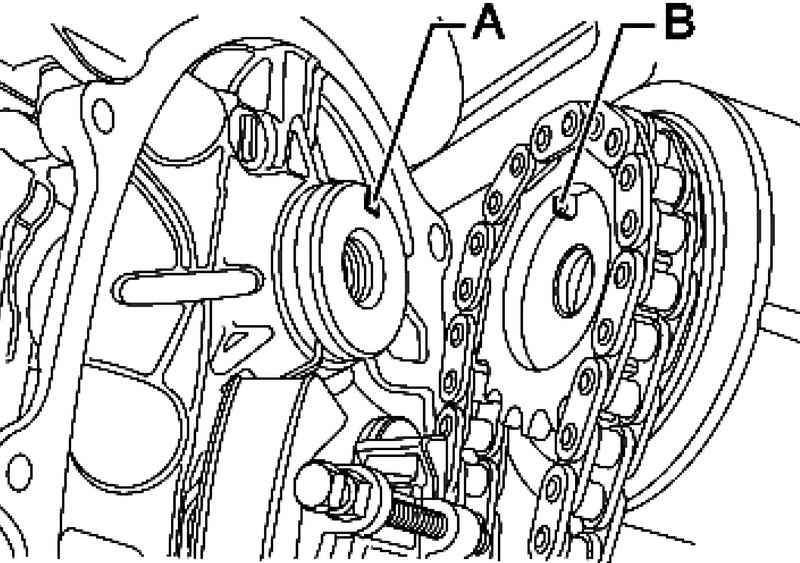

Рис. 2.161. Совмещение фазовращателя и выпускного распредвала

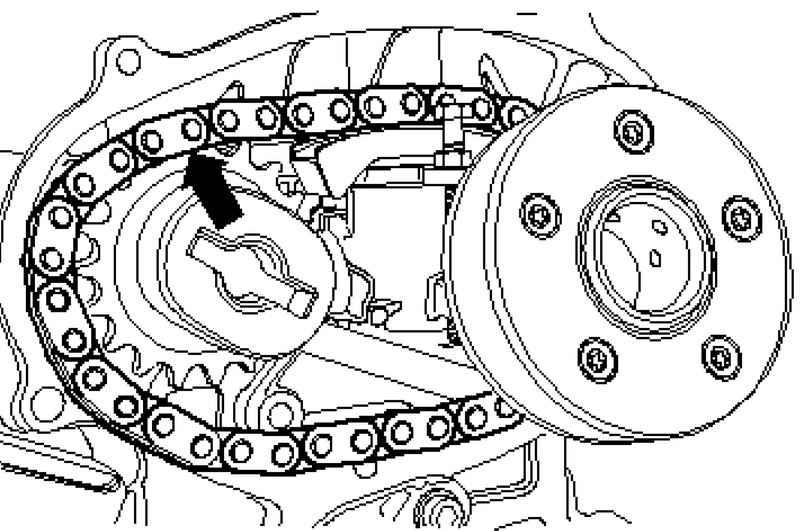

Рис. 2.162. Прокладывание цепи

В таком положении проложите цепь сначала сверху на звездочку впускного распредвала (рис. 2.162).

Медленно прокрутите впускной распредвал ключом на два отверстия по направлению стрелки А, пока фазовращатель не сядет на распредвал (рис. 2.163).

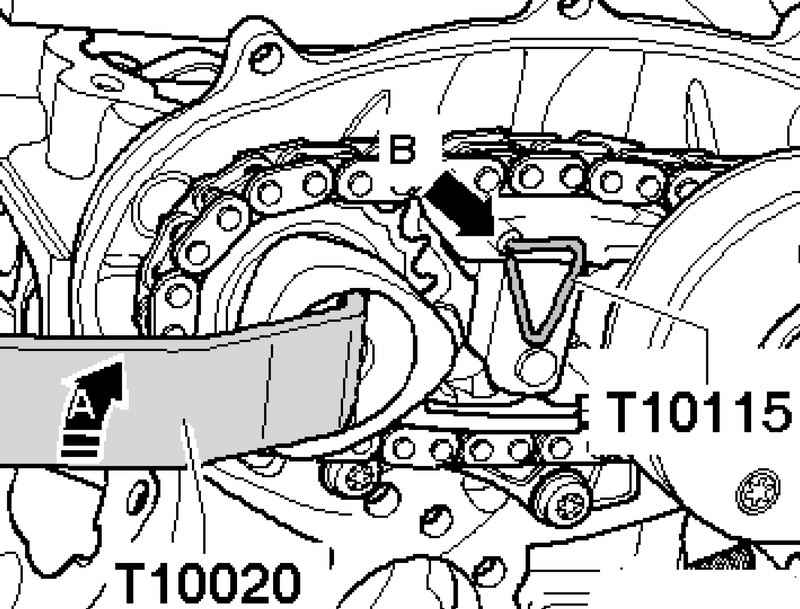

Рис. 2.163. Установка фазовращателя на распредвал

ПРИМЕЧАНИЕ Если штифт на входит в вырез, следует снять и заново установить цепь.

Затяните болт крепления фазовращателя. Для этого используйте торцевую насадку.

Удалите фиксатор В (рис. 2.160).

Дальнейшая установка и сборка выполняется в обратной снятию последовательности.

Установите впускной коллектор.

Установите ТНВД.

Установите вакуумный насос.
