2.3.8. Снятие и установка двухмассового маховика

Двигатель или КПП сняты.

Снимите нажимной диск сцепления.

ВНИМАНИЕ Чтобы не допустить повреждения двухмассового маховика при снятии, болты В нельзя выкручивать пневматическим винтовертом. Выкручивать болты разрешается только от руки.

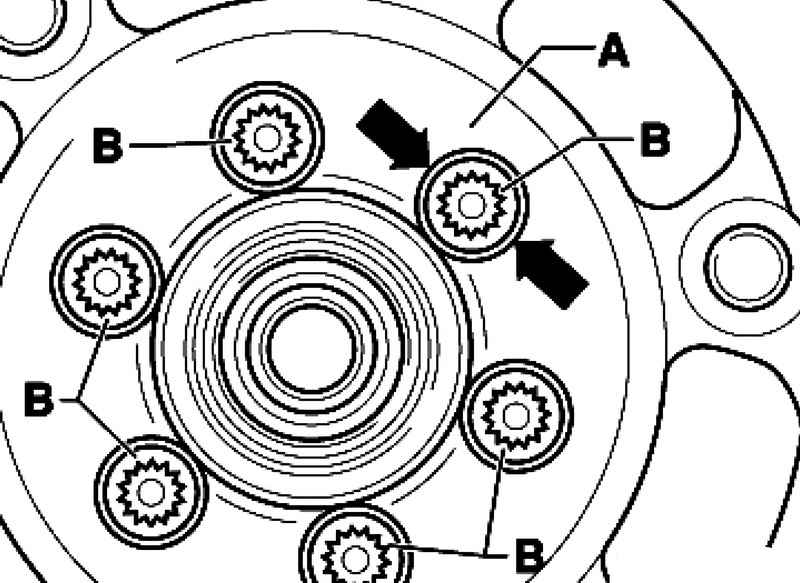

Рис. 2.121. Проворачивание двухмассового маховика

Поверните двухмассовый маховик А так, чтобы болты В встали по центру отверстий (рис. 2.121).

При откручивании болтов В проследите за тем, чтобы головки болтов не упирались в двухмассовый маховик и при проворачивании не повредили его.

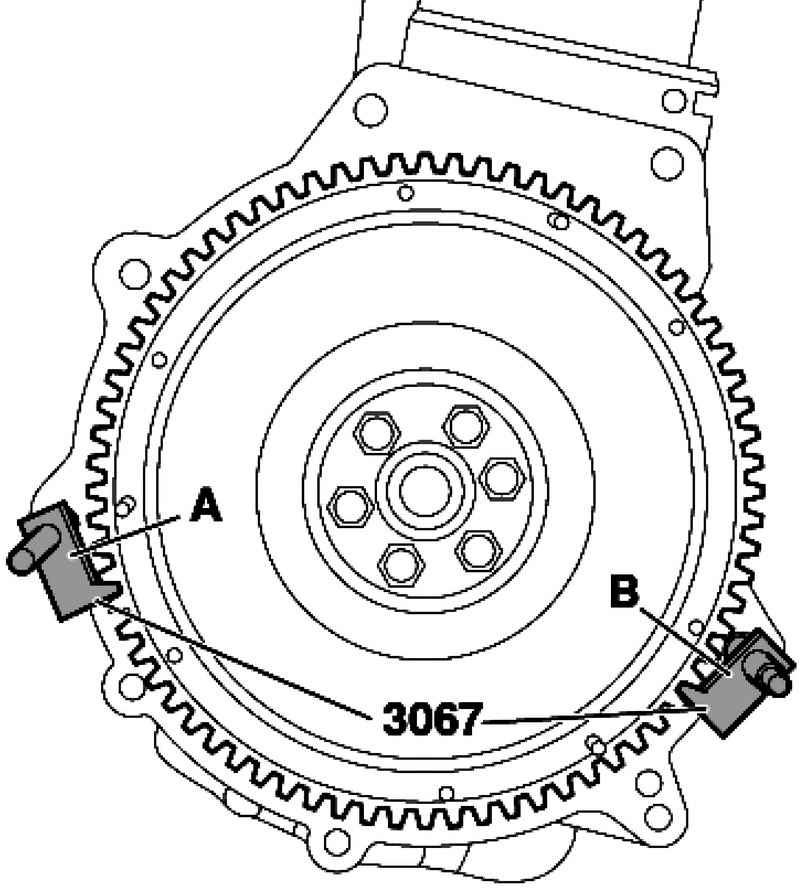

Рис. 2.122. Установка контропор

Вставляйте контропору в отверстие на блоке цилиндров В (рис. 2.122).

Пометьте положение двухмассового маховика относительно двигателя.

Открутите маховик.

Установка осуществляется в обратной последовательности.

Для крепления используйте новые болты.

Вставляйте контропору в отверстие на блоке цилиндров А (рис. 2.122).

Момент затяжки двухмассовый маховик к коленвалу. Длина болтов*:

– 22,5 мм – 60 +90°**

– 35,0 мм – 60 +180°***

– 43,0 мм – 60 +180°***
